Ti钛球阀产品说明

广泛应用于石油、化工、发电、造纸、以及人们日常生活中。密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各个行业得到广泛的应用。只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。的主要特点是本身结构紧凑，易于操作和维修，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

介绍了高温阀门的结构特点和工作原理，指出了阀门采用汽封防结焦使蒸汽消耗量大以及由此产生的污水较多的问题。根据焦化装置的工艺特点，提出了将高温阀门蒸汽汽封改为富气气封的方案，并进行了工艺分析和试验。

特点：
1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
3、比重轻、强度高、耐腐蚀、耐压性好等突出优点。
工作原理：
      Q41F-16A钛合金球阀启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。

电动钛合金球阀Q941Ti产品说明

电动钛合金球阀Q941Ti钛球阀主体材料：钛及钛合金，镍及镍合金，锆及锆合金
    鈦球阀设计标准：ASME B16.34、AP16D、API608、BS5351、
    GB/T 12237、JB/T 7745
    鈦球阀连接方式：法兰，对夹，螺纹，对焊，承插焊
    鈦球阀试验和检验：API598、AP16D、JB/T9092、GB/T13927钛是一种具有高度化学活性的金属。但是，它对许多腐蚀介质都呈现出特别优异的耐腐蚀性。原因是钛和氧有很好的亲合力，
    极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜。在许多苛刻腐蚀工况介质中，这层氧化薄膜十分稳定，较难溶解，即使遭到破坏，只要有充足的氧气，也能自行修复而很快重新生成。钛阀门主要是利用钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。  钛阀门能否抵抗工作环境介质的腐蚀，关键在于其表面的“钝性氧化膜”在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境“钝性氧化膜”本身就有着很好的稳定性。对于高温或PH值较低的还原性腐蚀介质，为提高其“钝性氧化膜”的稳定性，可通过加入缓蚀剂（如空气、水、重金属离子和阴离子等），如钛表面离子改性处理，阳极化处理等方法，来提高“钛”在还原性介质中的耐腐蚀性及表面硬度来满足使用要求。是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。在各种阀门中，球阀的流动阻力*小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。

电动钛合金球阀Q941Ti的应用：
    钛阀门在大气、淡水、海水、高温水蒸气中几乎不腐蚀。
    钛阀门在碱性介质中非常耐腐蚀。
    钛阀门抗氯离子能力非常强，具有优良的抗氯离子耐蚀能力。
    钛阀门在王水、次氯酸钠、氯水、湿氧气等介质中有很好的耐腐蚀性。
    钛阀门在有机酸中的耐蚀性视酸的还原性或氧化性大小而定。
    钛阀门在还原性酸中的耐蚀性，视介质是否有缓蚀剂而定。
    钛阀门重量轻（比重4.507）机械强度高，广泛应用于、海洋船舶、军工领域。

钛阀门由于它性价比高，能抵抗多种腐蚀介质的侵蚀，在民用耐腐蚀工业输送管线中，可解决不锈铜、铜或铝材料阀门难以解决的腐蚀性问题。具有安全、可靠、使用寿命长等优点。广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。钛球阀是由钛金属材料制造的内部密封件为球形的特材阀门，钛球阀和普通球阀的区别之处在于其使用的材料抗耐腐蚀氧化能力很强，故用此种特殊材料制造的阀门可以提升耐蚀氧化能力，适应复杂工况下的工作，更持久的运行。钛球阀具有旋转90度的功能，闭合密封部件为空心球体，密封件材料为钛材主要是利用旋转球体密封件来达到开关闭合的作用，旋转范围在90度范围之内可以自由调节，钛球阀在管路中用来做切断、分配和改变介质的流动方向，可以简单的实现流量调节作用。未来钛球阀的发展趋势是兼具节流和控制流量等多种功能为一体的超强钛阀门
钛球阀不是所有的地方都会用钛材料制造，需要用到钛材质的部位主要有：
阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3    阀瓣：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
钛的密度为4.506-4.516克/立方厘米（20℃），高于铝而低于铁、铜、镍。但比强度位列金属之首所以强度大，重量轻。
常温下钛与氧气化合生成一层极薄致密的氧化膜，这层氧化膜常温下不与绝大多数强酸、强碱反应，包括酸中之王——王水。它只与氢氟酸、热的浓盐酸、浓硫酸发生反应，因此体现了钛抗腐蚀性。 熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力130大气压。钛的导热性和导电性能较差，近似或略低于不锈钢，而且钛拥有超导性。
钛球阀适用于所有耐腐蚀氧化介质环境。一般此种工况环境多为化工，石油，燃气，造纸等化工行业
1、流阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速方便，只要阀体转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。钛球阀阀座（密封圈）一般采用PTFE聚四氟乙烯等弹性材料制造，易于保证密封，而且钛球阀的密封力随着介质压力的增加而增大。
5、纯钛球阀可实现自动化控制和远距离控制，可配置电动装置、气动装置、液动装置。
6、纯钛球阀通道平整光滑，不易沉积介质，可以进行清管通球。

电动钛合金球阀Q941Ti技术规范：
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598

电动钛合金球阀Q941Ti主体材料：
阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
球体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK.......

纯钛球阀压力等级：
PN1.6-10.0Mpa Class150-600Lb

纯钛球阀公称通径：
DN15-DN250 1/2"-10"

纯钛球阀驱动方式：
手柄、蜗轮蜗杆、气动、液动、电动

Ti钛球阀型号：
Q341F-10Ti、Q341F-16Ti、Q341F-25Ti、Q341F-40Ti、Q341F-64Ti、Q341F-100Ti、Q341F-10A、Q341F-16A、Q341F-25A、Q341F-40A、Q341F-64A、Q341F-100A、Q41F-10Ti、Q41F-16Ti、Q41F-25Ti、Q41F-40Ti、Q41F-64Ti、Q41F-100Ti、Q41F-150Lb(Ti)、Q41F-300Lb(Ti)、WSV、Q41F-10A、Q41F-600Lb(Ti)、Q41F-16A、Q41F-25A、Q41F-40A、Q41F-64A、Q41F-100A、Q41F-150Lb(A)、Q41F-300Lb(A)、Q41F-600Lb(A)、Q341F-16Ti、Q341F-25Ti、Q341F-40Ti、Q341F-64Ti、Q341F-100Ti、Q341F-150Lb(Ti)、Q341F-300Lb(Ti)、Q341F-600Lb(Ti)、Q341F-16A、Q341F-25A、Q341F-40A、Q341F-64A、Q341F-100A、Q341F-150Lb(A)、Q341F-300Lb(A)、Q341F-600Lb(A)
钛及钛合金材料牌号：
ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4
TA1、TA2、TA3、TA9、TA10、TC4
Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12
Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12
Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12

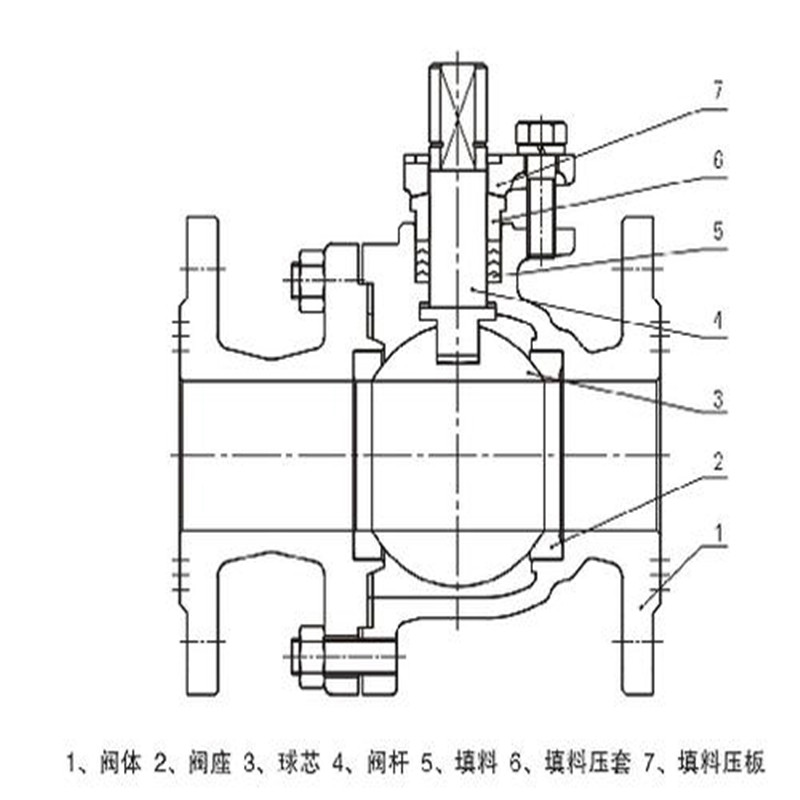

【Ti钛球阀产品零部件材料】：

【阀门外形及连接尺寸】：

【电动钛合金球阀Q941Ti】

【Q41F-25P/R电动钛合金球阀Q941Ti

【Q41F-40P/R不电动钛合金球阀Q941Ti】

【Q41F-64P/R电动钛合金球阀Q941Ti

【Q41F-100P/R电动钛合金球阀Q941Ti

电动钛合金球阀Q941Ti标准

保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门必须处于全开位置。

5.7使用中应将球体全开或关闭，不应将球体部分开启做调节流量用。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。

5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。表1  可能发生的故障、原因及消除方法

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
