申弘固定比例式水减压阀YB43X
详细信息| 询价留言YB43X固定比例式水减压阀 产品说明
是一种等比例减低流经介质压力的调节阀。通常用于高层建筑、泵站及消防系统,既能减动压又能减静压,减压比例精确。该阀结构简单,选材优质,价格低廉,性能可靠。YB43X比例式减压阀参考比例有:2:1、3:1、4:1、3:2、5:2等,如客户有特殊要求,可在订单中说明。上海申弘阀门有限公司主营阀门有:减压阀(组合式减压阀,可调式减压阀,自力式减压阀

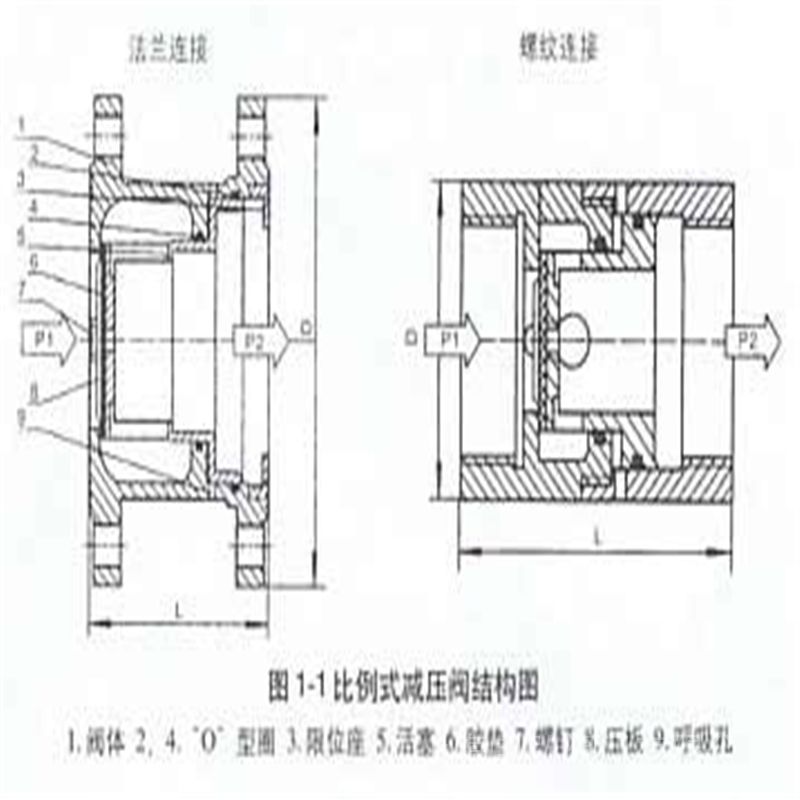

YB43X比例式减压阀主要由阀体、进口法兰、活塞、大缸套、小缸套、出口法兰及O型圈、密封垫等零件组成。比例式减压阀是利用阀内浮动活塞两端不同的截面积构成了阀前与阀后的压力差,改变阀后的压力达到减压目的。上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀比例式减压阀结构独特、性能优越、流量大、开关平稳、无噪声、减压比例稳定、即“减动压”又“减静压”,并且有减少乃至消除“水锤”现象对管件与供水器具的破坏,消除不必要的振动,节约水源保护管网的作用。
作用原理
减压阀是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀,如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动;阀体内无弹簧,故无弹簧锈蚀、金属疲劳失效之虑;密封性能良好不渗漏,因而既减动压(水流动时)又减静压(流量为0时);特别是在减压的同时不影响水流量。水流通过减压阀虽有很大的水头损失,但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况,因此总体上讲仍是节能的。减压阀的每一档弹簧只在一定的出口压力范围内适用,超出范围应更换弹簧。在介质工作温度比较高的场合,一般选用先导活塞式减压阀或先导波纹管式减压阀。介质为空气或水(液体)的场合,一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀。介质为蒸汽的场合,宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。
减压阀设计选用要点
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。
( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。
( 6 )活塞式可调式减压阀应设置在介质单向流动的管路上。
( 7 )活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网*高位置 等存气段 应设置自动排气阀。
( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;
为实现上述目的,本实用新型采取的技术方案是采用由内腰部制有凸环的筒式阀体,阀体的两端口上分别装连上口盖和下口盖所组成的阀壳体,阀心采用由中空的T形活塞,活塞底侧圆周壁上制数个均布的通孔、上口外壁制有环槽内嵌装密封圈,活塞底端面由压板和垫板夹连密封垫所组成的活塞式阀心,活塞式阀心动配合装连于阀壳体内组成为对夹比例式减压阀。使用时,将本减压阀对夹装配于液体管道上。它是利用阀内活塞式阀心两端不同截面积造成的压力差来改变阀后压力,通过活塞式阀心两端的面积差构成阀前与阀后的压力差,达到定比减压的目的。
由于本实用新型采用了活塞式阀心动配合连接于阀壳体内组成的对夹比例式减压阀,比现有的比例式减压阀结构新颖、设计合理、体积精小、重量轻、精度高、运行平稳,安装和使用简易方便,适用于各种液体输送管道上,尤其是高层建设的给水管道,系一种新型的比例式减压阀。以下结合附图和实施例对本实用新型作进一步详细说明。
二、YB43X固定比例式水减压阀主要技术参数:
适用介质
水、气体
适用温度
≤90℃
压力误差
≤8%
*小开启
2:1
0.2MPa
压力
3:1
0.3MPO
连接形式
法兰、内螺纹
主要零件
阀体
锡青铜
不锈钢
铸铁
材料
内件
锡青铜
不锈钢
锡青铜或不锈钢
外形尺寸:
(法兰连接尺寸PNl.OMPa按GB4216.4—84标准):
公称通径
DN lmmlA
D3
25
232
115/125
32
246
140/150
40
256
150/155
50
270
165/175
65
306
185/200
80
320
210/230
100
340
240/265
125
400
275/300
150
429
310/350
200
358
355/400
型号
公称压力PN(MPa)
公称通径
DN(mm)L
YB43X-10T
(B型)1.0
50
85
65
102
80
122
100
140
125
160
150
178
200
230
YB43x-16T
(B型)1.6
50
85
65
102
80
122
100
140
125
160
150
178
200
230
外形尺寸:
公称通径
尺 寸(mm)
DN Imm)
C
L
D
15
1/2″
80
50
20
3/4″
80
50
25
1″
90
54
32
11/4″
100
60
40
11/2″
110
68
50
2″
120
80
本实用新型涉及一种阀,尤其是一种用于定比控制管道中液体压力的比例式减压阀。在输送液体的管道上,特别是高层建筑的输水管道,为控制和平衡管道中液体的压力,通常需要配装减压阀。现有的比例式减压阀主要是由阀体、阀盖和哑铃形阀心,阀心外加环套配合连接组成。由于现有比例式减压阀是采用阀心通过环套与阀体配合,其构造繁复,体大笨重,装配和使用不便。本实用新型之目的是提供一种结构新颖、设计合理、体小重量轻,装配和使用方便的新型比例式减压阀。

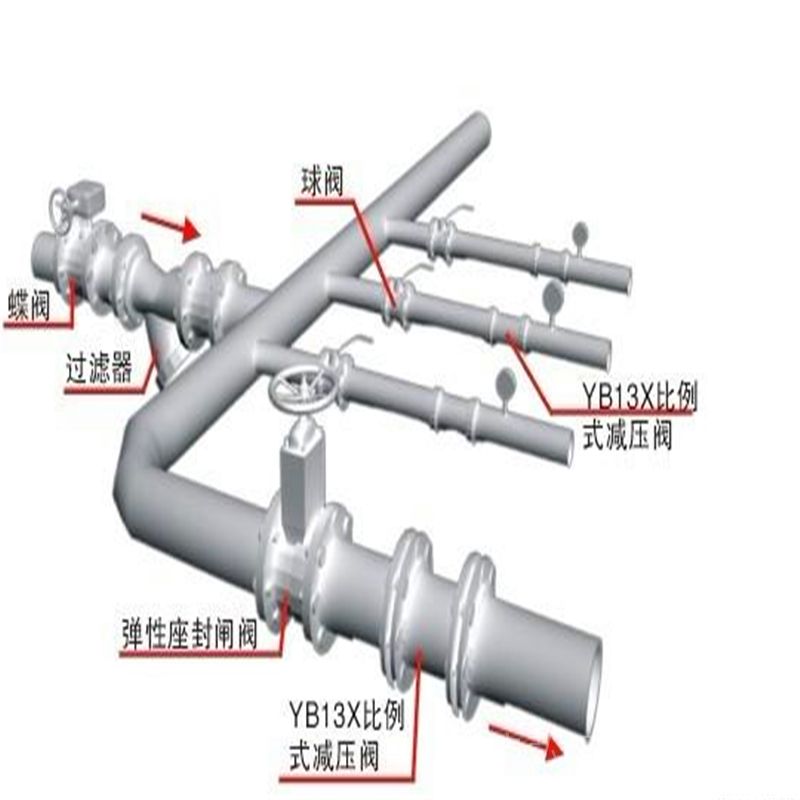

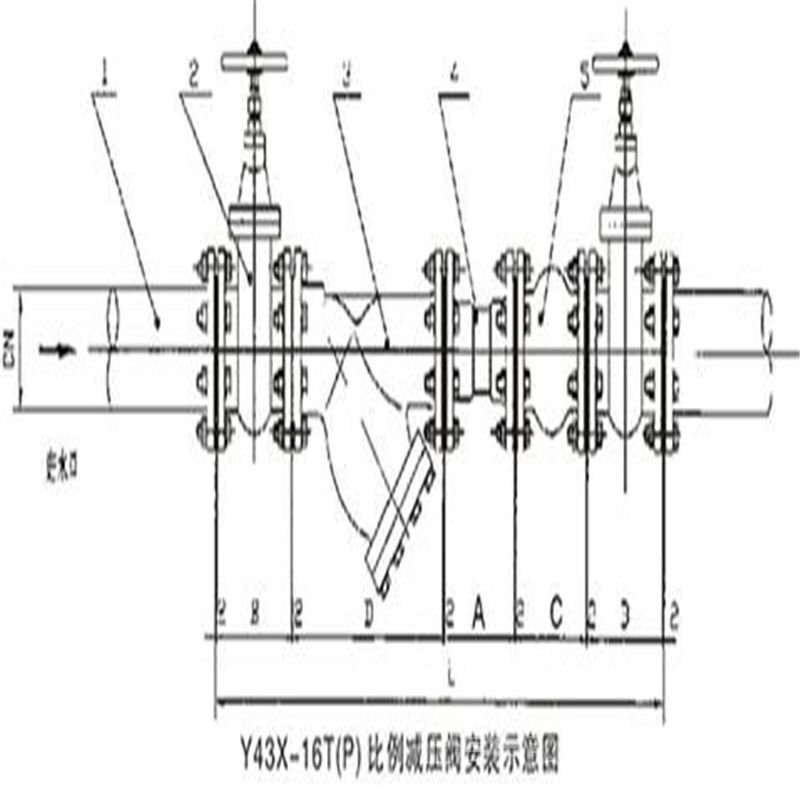

安装要求
(1)减压阀可垂直或水平安装,安装中应注意减压阀进水方向,不可颠倒。
(2)减压阀前应设计和安装过滤器,以便保护减压阀,延长寿命。安装减压阀之前对管路系统进行冲洗清理,以防止焊渣、氧化皮等赃物流入阀门,影响阀门正常工作。
(3)减压阀前映射截止阀,一般安装在过滤器前,便于维修时切断水源。为保证产品的正常维护和不间断供水,应采用并联安装方式此时减压阀前后应设置截止阀。
(4)减压阀前后如何设置压力表,压力表与减压阀门进口或出口端应保持5DN以上距离。
(5)减压阀出水端可设置软接头便于安装维护。
(6)减压阀内部为精密组件,运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料,运输、存放及安装时均应远离炽热环境(如电气焊等),防止橡胶过早老化。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定阀型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请来电咨询:我们一定会尽心尽力为您提供优质的服务。
-
