SUS304不锈钢旋启式止回阀SH

当前位置：上海申弘阀门有限公司 > 产品中心 > 通用阀门 > SUS304不锈钢旋启式止回阀SH

产品型号：

SUS304

品牌：

≧1 台
￥335.00

所在地：

上海闵行区

更新日期：

2024-04-16

详细信息

| 询价留言

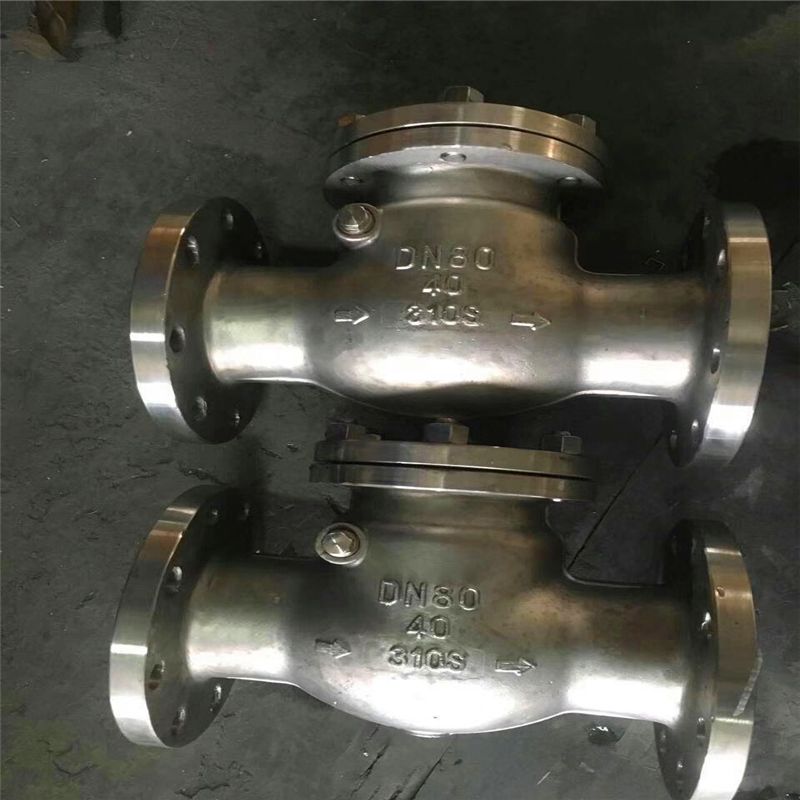

SUS304不锈钢旋启式止回阀产品说明
摘要本实用新型所设计的一种旋启式止回阀，它主要包括阀体和阀盖，阀体为垂直三通管道结构，分别形成流入管道，流出管道和密封管道，流入管道与流出管道连接处为弧形下凹结构，在密封管道内通过销轴设置有阀盖臂，阀盖臂另一端连接有阀盖，阀盖与流入管道密封配合，在密封管道的顶部设置有密封盖。这种旋启式止回阀，阀体为一体结构，更加牢固，且在密封管道内设有阀盖臂，阀盖臂与阀盖连接，提供阀盖在安装及维修时的较大空间，使安装维修更加简单方便。在密封盖上设有顶块，且使阀盖打开的*大角度小于90度，当流体回流时，回流的压力能作用在阀盖的背面，使阀盖能迅速的关闭，减少流体回流的量，降低能量的损失。

H44H旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。已被广泛应用于化工、冶金、制药等多个领域。

SUS304不锈钢旋启式止回阀工作原理：

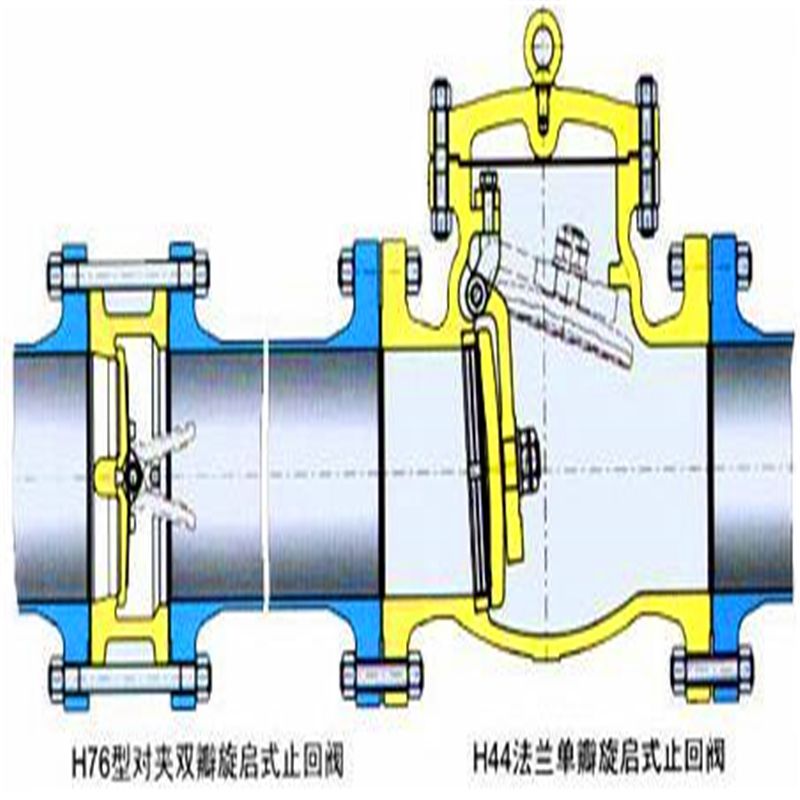

H44H旋启式止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

产品特点：

1、广泛用于给排水、消防、暖通、工业等系统。

2、能有效地减小水锤压力，密封性能好，关闭无噪声。

3、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证较小的压力损失。

4、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到防止倒流和保护设备的目的。

作为优化，在密封管道内的密封盖上设有顶块，顶块与开启后的阀盖中心接触，保证阀盖开启的*大位置与流体流动方向存在一定角度，当液体回流时阀盖背面能受到水平方向的流体压力，使阀盖迅速关闭。为了保证密封效果，在阀盖上设有密封组件，可以更好的实现阀盖与流入管道之间的密封，使该止回阀的止回效果更好，而且还能减少阀盖关闭时对流入管道的冲击，可提高其使用寿命。

SUS304不锈钢旋启式止回阀应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

主要零件材料及主要用途

阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

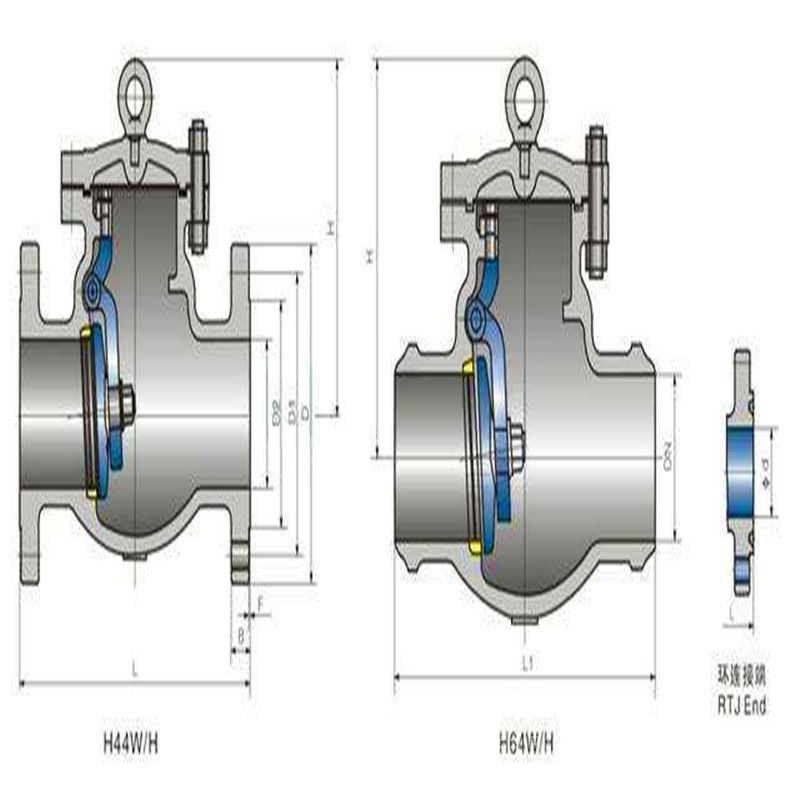

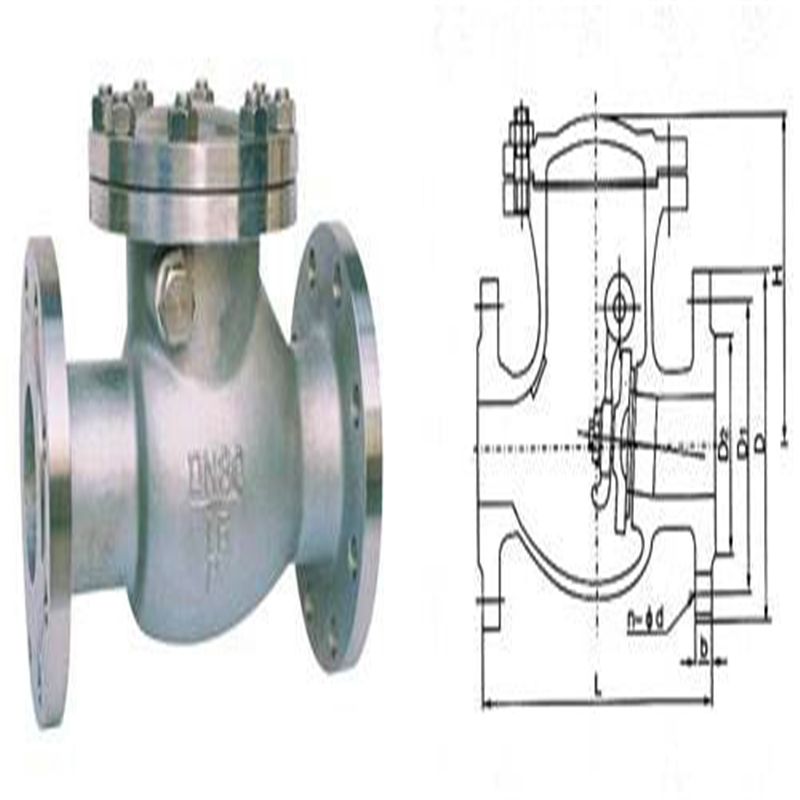

SUS304不锈钢旋启式止回阀主要外形尺寸和连接尺寸（mm）

公称通径DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	165	38
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	500	335	295	265	26	12-Φ23	304	210
250	550	405	355	320	30	12-Φ25	348	294
300	650	460	410	375	30	12-Φ25	390	367
350	750	520	470	435	34	16-Φ25	430	410
400	850	580	525	485	36	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1025	705	650	608	44	20-Φ34	525	850
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	270	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	278	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	52	20-Φ41	618	920

公称通径DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法兰
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	20
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480
H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法兰
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234

本实用新型所得到的旋启式止回阀，阀体为一体结构，更加牢固，且在密封管道内设有阀盖臂，阀盖臂与阀盖连接，提供阀盖在安装及维修时的较大空间，使安装维修更加简单方便。在密封盖上设有顶块，且使阀盖打开的*大角度小于90度，当流体回流时，回流的压力能作用在阀盖的背面，使阀盖能迅速的关闭，减少流体回流的量，降低能量的损失。另外在阀盖上设有密封组件，可以更好的实现阀盖与流入管道之间的密封，使该止回阀的止回效果更好，而且还能减少阀盖关闭时对流入管道的冲击，可提高其使用寿命。

SUS304不锈钢旋启式止回阀安装方式

旋启式止回阀的安装方式与普通止回阀差不多，具体的安装方法如下：

1、安装前，应先对旋启式止回阀进行处理，卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；剥去阀瓣表面上的油纸，去除阀瓣面上的油垢。

2、选择合适的安装位置，按照止回阀上的方向符号，将旋启式止回阀安装在管路上，注意流向不要安反了。

3、让介质在管道中通行，测试能否阻止介质逆流，确认正常即可。

三、旋启式止回阀安装注意事项

1、管道中的止回阀不能承受重量，特别是大型止回阀应该独立安装，不受系统产生的压力影响。

2、阀体上标记的方向应与介质流动的方向相同。

3、通过管路的介质不应带有硬质颗粒，以免损伤密封面，不宜用于含有固体颗粒和粘度较大的介质。

4、旋启式止回阀的安装要注意安装位置。

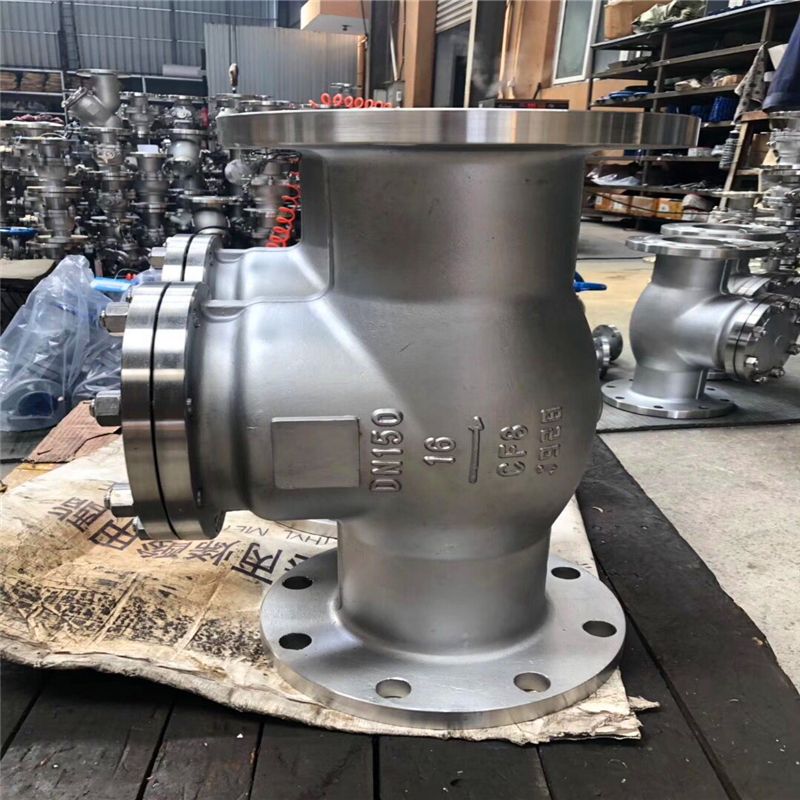

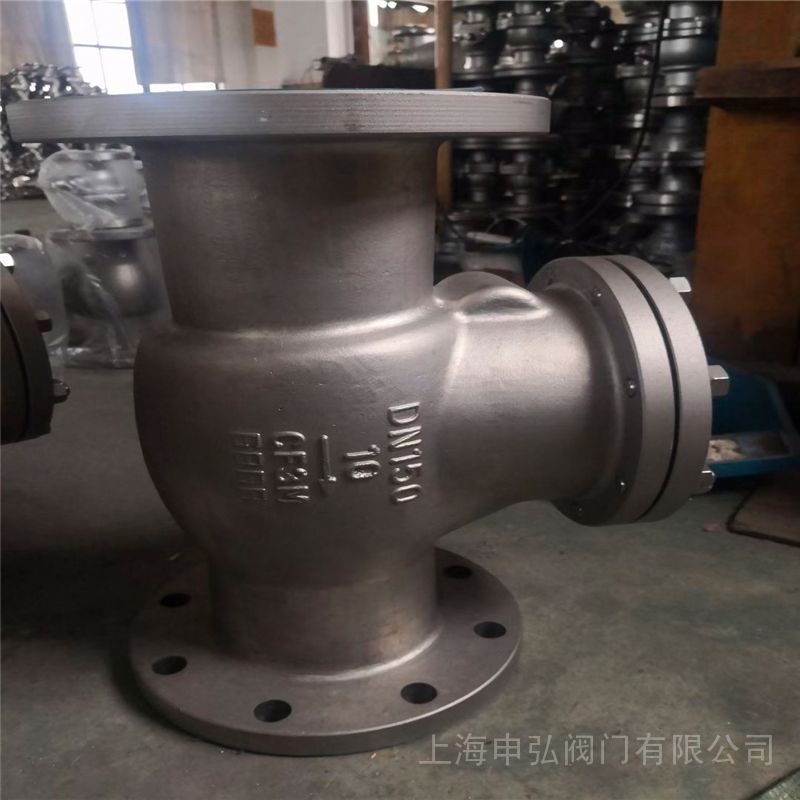

四、旋启式止回阀能竖直安装吗

一般情况下，旋启式止回阀是安装在水平管道上的，有的时候安装条件限制，需要竖直安装，那么旋启式止回阀可以垂直安装吗？升降式止回阀只能水平安装，旋启式止回阀则不同，它既可以水平安装，也可以竖直安装，安装在垂直管道上时，介质会从底部流向顶部。不过通常旋启式止回阀还是水平安装比较多一些，有垂直安装的需求的话，可以考虑使用底阀。
