Q946H电动四通换向球阀 产品说明

四通球阀球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。。该四通换向球阀，一 阀实现正反供水切换，每转90 ，供水方式切换一次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭，现用一台四通球阀替代，操作方便。

特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接,通用性强，拆装方便。阀杆设有防吹出结构
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

Q946F电动四通换向球阀：
运行中的电动阀门，各种阀件应齐全、完好。法兰螺纹和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。手轮上的紧固螺母，如发现松动应及时拧紧，以免磨损连接处或丢失手轮和铭牌。手轮如有丢失，不允许用活扳手代替，应及时配齐。填料压盖不允许歪斜或无预紧间隙。对容易受到雨雪、灰尘、风沙等污物沾染的环境中的电动阀门，其阀杆要安装保护罩。电动阀门上的标尺应保持完整、准确、清晰。电动阀门的铅封、盖帽、气动附件等应齐全完好。保温夹套应无凹陷、裂纹。

Q946F电动四通球阀工作原理:

上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀如图所示“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。电动四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。

Q946H电动四通换向球阀执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

主要零件材质Main Patrs and Materials：

零件名称  Accessory name	材 质 Material
	GB	ASTM
阀体、阀盖  Body,bonnet	WCB	A216-WCB
密封圈  Sealing Ring	PTFE、对位聚苯 PTFE、Counterpoint polypheny1	PTFE、对位聚苯 PTFE、Counterpoint polypheny1
球体 Ball	1Cr18Ni9Ti	SS 304
阀座、阀杆  Seat、Stem	2Cr13	A246-416
双头螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

Q946F电动四通球阀压力测试

公称压力 PN（MPa） Nominal diameter		试验压力 Test pressure
		壳体 Shell	高压液密封 High-pressure liquid sealing	低压气密封  Low-pressure hermetic sealing
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况  Applicable  Operating Mode	适用介质 Applicable medium		水、油品、气等非腐蚀介质和酸碱腐蚀介质  Non-corrosion medium such as water, oil products,  and gas, etc,and nitric acid corrosion medium.
	适用温度 Applicable temperature		-28-350℃
应用规范  Applicable specification	连接法兰  Connecting flange		JB79-59、GB9113、HG20592-97、ANSI B16.5
	检验试验 Test and inspection		GB9/T 9092-99、API 598
其余制造规范均按本厂标准  Other manufacturing standard is according to the standard of our factory.

Q946H电动四通换向球阀外形尺寸

公称压力PN	公称通径DN	尺 寸（mm）
		L	L0	D	D1	D2	b	z-φd	H1	A
1．6MPa	50	260	130	165	125	100	16	4-ф18	205	根据配置 执行机构 大小而定
	65	320	160	185	145	120	18	4-ф18	245
	80	320	160	200	160	135	20	8-ф18	305
	100	370	185	220	180	155	20	8-ф18	340
	125	510	255	250	210	185	22	8-ф18	425
	150	510	255	285	240	2'0	24	8-ф23	450
	200	580	290	340	295	265	26	12-ф23	480
	250	670	335	405	355	320	30	12-ф25	530
	300	760	380	460	410	375	30	12-ф25	585
	350	850	425	520	470	435	34	16-ф25	625
	400	980	490	580	525	485	36	16-ф30	670
	450	1080	540	640	585	545	40	20-ф30	705
	500	1220	610	715	650	608	44	20-ф34	765
	600	1360	680	840	770	718	48	20-ф41	840

请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

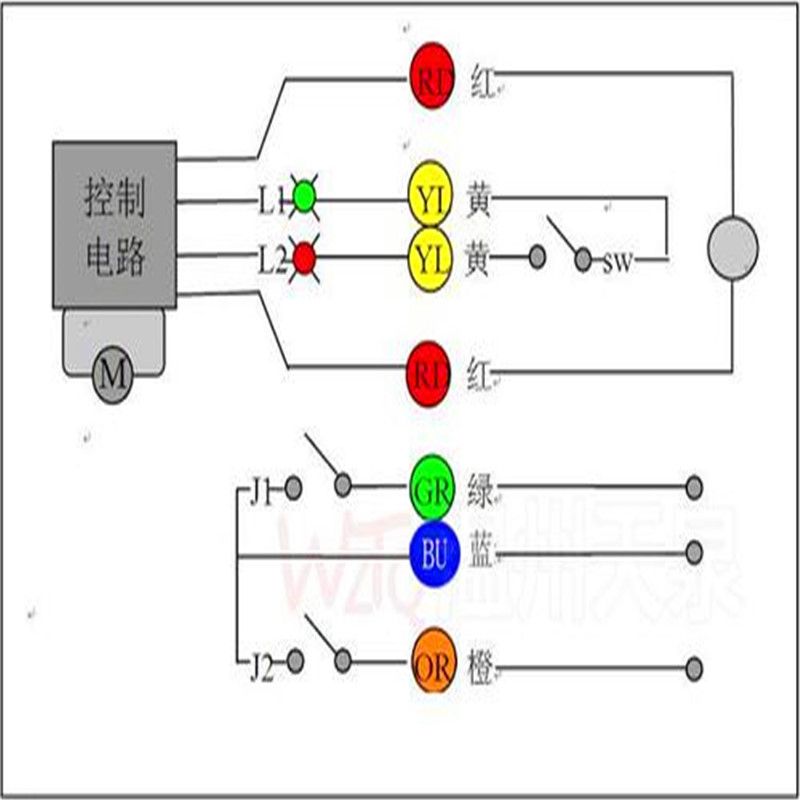

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
