UJ41SM柱塞式截止阀申弘
详细信息| 询价留言耐腐蚀性柱塞式截止阀UJ41SM 耐腐蚀性柱塞式截止阀 手动耐腐蚀性柱塞式截止阀

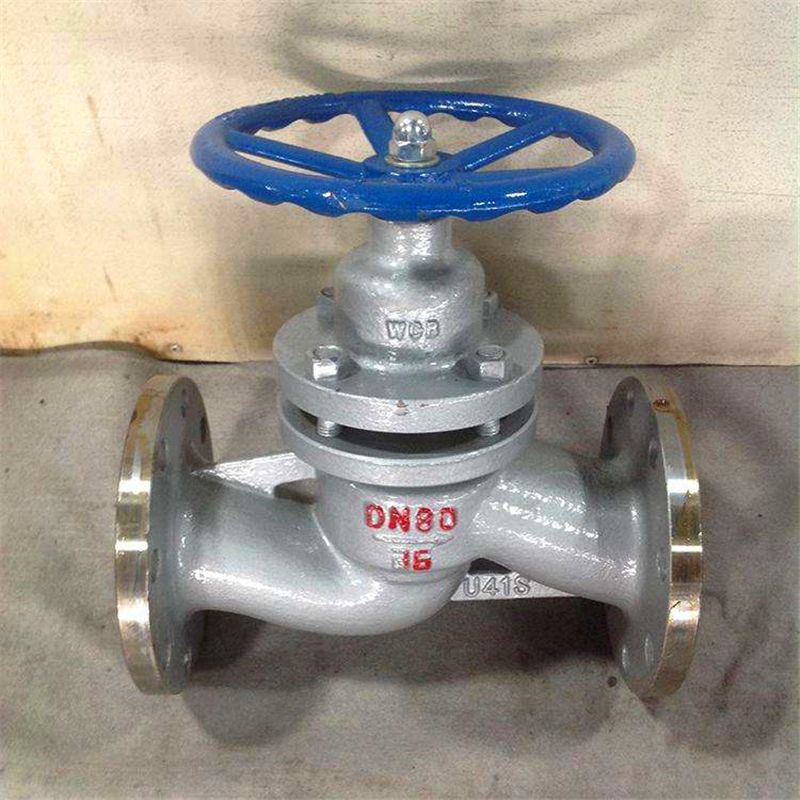

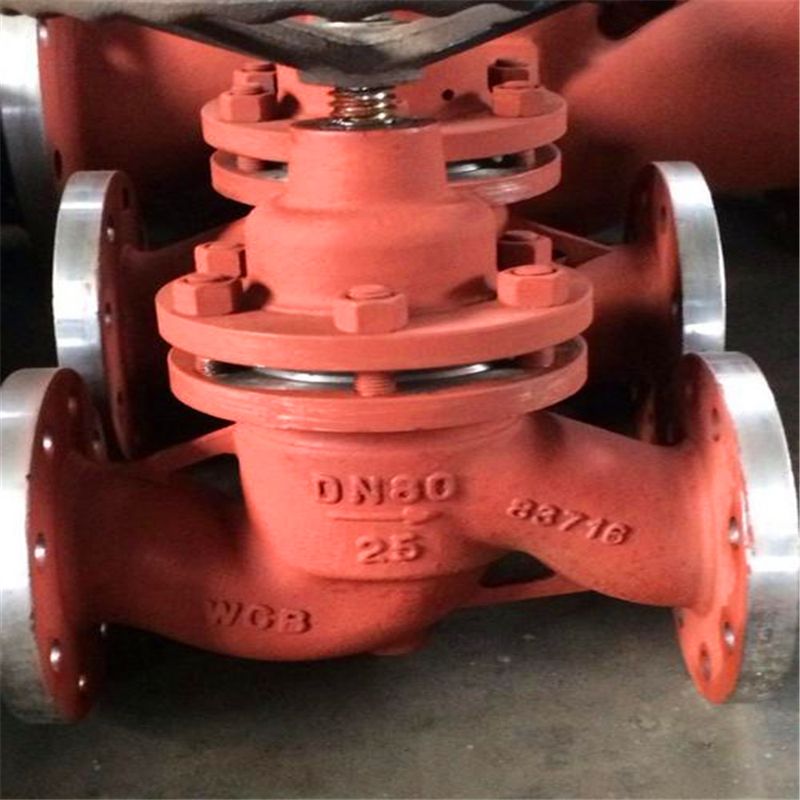

UJ41SM柱塞式截止阀产品说明
柱塞截止阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新产品。
改善供热供况:凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节,达到良好的温度工况,这种调节阀比闸阀、截止阀调节性能好,它具有近似直线调节性能。因此,各采暖建筑物的冷热不均现象得到有力改善节省能源:热力管网由于温度压力失调,造成某些分支流量过大,使一些建筑温度过高,用户不得不开窗户,达到节省能源的目的改善网管水力的工况:手动调节阀能按照额定流量进行控制,将网管超量运行的流量降低,使原来的水工况恶化程度得到一定的改。
在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
UJ41SM柱塞式截止阀的运用范
阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
三、UJ41SM柱塞式截止阀应用规范:
设计与制造 柱塞阀、柱塞阀截止阀、GB12235,柱塞闸阀GB12234 结构长度 国标GB12221、部标JB97、美标ANSI、B16.10 法兰结构尺寸 JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5 检查和试验 按GB/T13927-1992或IBJ16006-1990、API598之规定
UJ41SM柱塞式截止阀性能规范:阀体材料 适用温度 适用介质 范围压力 铸钢 ≤425℃ 水、蒸气、石油 PN1.6-10 不锈钢 ≤300℃ 醋酸 PN1.6-10 含钼不锈钢 ≤300℃ 氮、氢、氨、尿素 PN1.6-10 蒙乃尔 ≤300℃ 氢、氟、酸 PN1.6-10 铬钼矾钢 ≤600℃ 蒸气、石油 PN1.6-10 UJ41 H -16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸:
单位:mm Y DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量
(公斤)15 130 95 65 45 14 4-14 145 157 100 3.5 20 150 105 75 55 14 4-14 149 165 120 4.4 25 160 115 85 65 14 4-14 166 84 140 5.6 32 180 135 100 78 16 4-18 187 213 160 8.5 40 200 145 110 85 16 4-18 208 236 180 11.0 50 230 160 125 100 16 4-18 234 268 220 15.0 65 290 180 145 120 18 4-18 284 330 240 21.0 80 310 195 160 135 20 8-18 314 358 280 30.0 100 350 215 180 155 20 8-18 365 427 320 41.0 125 400 245 210 185 22 8-18 401 475 360 60.0 150 480 280 240 210 24 8-23 415 505 400 82.0 200 600 335 295 265 26 12-23 508 626 450 147.0 250 650 405 355 320 30 12-25 590 740 500 220.0 300 750 460 410 375 30 12-25 1000 1160 560 290 350 850 520 470 435 34 16-25 1040 1210 640 450 400 914 580 525 485 36 16-30 1200 1400 720 725 UJ41 H -25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸: 单位:mm Y DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量
(公斤)15 130 95 65 45 16 4-14 145 157 100 3.5 20 150 105 75 55 16 4-14 149 165 120 4.4 25 160 115 85 65 16 4-14 166 84 140 5.6 32 180 135 100 78 18 4-18 187 213 160 8.5 40 200 145 110 85 18 4-18 208 236 180 12.0 50 230 160 125 100 18 4-18 234 268 220 16.0 65 290 180 145 120 20 8-18 284 330 240 22.0 80 310 195 160 135 22 8-18 314 358 280 32.0 100 350 230 190 160 24 8-23 365 427 320 46.0 125 400 270 220 188 28 8-25 401 475 360 65.0 150 480 300 250 218 30 8-25 415 505 400 92.0 200 600 360 310 278 34 12-25 508 626 450 165.0 250 650 425 370 332 36 12-30 590 740 500 250.0 300 750 485 430 390 40 16-30 1000 1160 560 305 350 850 550 490 448 44 16-34 1040 1210 640 470 400 914 610 550 505 48 16-34 1200 1400 720 780 阀体材料 适用温度 适用介质 范围压力 铸钢 ≤425℃ 水、蒸气、石油产品 PN1.6-16MPa 不锈钢 ≤300℃ 硝酸、醋酸 通径范围 含钼不锈钢 ≤300℃ 氮、氢、氨、尿素等 DN15-400mm 蒙乃尔 ≤300℃ 氢氟酸 UJ41 H -40C UJ41W-40P UJ41W-40R主要外开尺寸和连接尺寸: 单位:mm Y DN L D D1 D2 D6 b Z-φd H≈ H1≈ D0 重量
(公斤)15 130 95 65 45 40 16 4-14 145 157 100 3.5 20 150 105 75 55 51 16 4-14 149 165 120 4.4 25 160 115 85 65 58 16 4-14 166 84 140 5.6 32 180 135 100 78 66 18 4-18 187 213 160 8.5 40 200 145 110 85 76 18 4-18 208 236 180 12.0 50 230 160 125 100 88 20 4-18 234 268 220 16.0 65 290 180 145 120 110 22 4-18 284 330 240 22.0 80 310 195 160 135 121 22 8-18 314 358 280 32.0 100 350 230 190 160 150 24 8-23 365 427 320 46.0 125 400 270 220 188 176 28 8-25 401 475 360 70.0 150 480 300 250 218 204 30 8-25 415 505 400 93.0 200 600 375 320 282 260 38 8-30 508 626 450 185.0 250 650 445 385 345 313 42 12-34 590 740 500 275 300 750 510 450 408 364 46 12-34 1000 1160 560 340 350 850 570 510 465 422 52 16-34 1040 1210 640 510 400 914 655 585 535 474 58 16-41 1200 1400 720 850 1、申弘公司生产的柱塞式截止阀出厂前每只均经过调试,按标准试压,持续三分钟无渗漏使用时只需外表及孔腔清洗干净,不必拆洗和调整更动,基本上可保证在一年内无须检修。
2、柱塞式截止阀阀门可在管疲乏上任意位置安装。介质流动方向见阀体上箭头所示。
3、经过一段时间的使用如有渗漏必须先交无效分蘖门开启后,再将阀盖上的压紧螺栓均匀地略加旋紧压至不漏即可,不宜盲目将螺栓拧得太紧,造成密封圈压坏,失去密封作用。
4、当密封圈损坏需要更换时应注意防止柱塞和新密封圈表面划痕和碰伤。上海申弘阀门有限公司主营阀门有:减压阀(组合式减压阀,可调式减压阀,自力式减压阀UJ41SM柱塞式截止阀的安装与维护
1、手轮、手柄操作的法兰截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
4、法兰截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,法兰截止阀的流向,一律采用自上而下。
5、法兰截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。由于该结构特殊的运动原理,也造成对阀门上密封副间受力极为不利的后果(形成既有密封副间必须的垂直压力,又有密封副间相对滑移的摩擦)。实践证明,阀门的上密封往往只启闭几次,就因为密封副间的擦伤而引起泄漏。擦伤轻微的需拆开修复,擦伤严重的均因损坏而报废,这样的后果不但增加了企业的制造成本,而且影响阀门的性能。为解决此类问题对阀门上密封的结构和材料做了试验和改进。
法兰截止阀开启过程
1在关闭位置,法兰截止阀阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
