LNG手动液化气低温截止阀   手动液化气低温截止阀  手动液化气截止阀   手动低温截止阀

LNG液化气深冷低温截止阀产品用途

DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。DJ41Y低温截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。DJ41Y低温截止阀只适用于全开和全关，不允许作调节和节流。

液氧低温焊接截止阀，阀门采用手轮转动开关启闭，阀门经过了低温处理，可以用到-196度超低温，阀门的阀体材质为不锈钢304阀体，阀门的连接方式为焊接连接，低温截止阀具有良好的密封效果，可以对管道起到良好的密封性能，防泄漏性能强，阀门的阀瓣采用四氟乙烯密封，具有极强的耐腐蚀性能，阀门的阀杆采用加长杆，使用更加方便。液氧专用低温截止阀,液氧低温截止阀厂家焊接低温截止阀标准与

LNG液化气深冷低温截止阀产品结构介绍：
1．设计：API6D、JB/T7749
2．阀门常规检查和试验：按API598标准。
3．阀门低温检查和试验：按JB/T7749。
4．驱动方式： 手动、伞齿轮传动及电动驱动装置。
5．阀座形式： 阀座采用焊接结构，密封面堆焊钴基硬质合金，保证阀门的密封性能。
6．闸板采用弹性结构，在进压端设计卸压孔。
7．单向密封的阀门阀体上标有流向标志。
8．低温球阀、闸阀、截止阀，蝶阀采用长颈结构，以保护填料。
9．超低温球阀标准：JB/T8861-2004。
LNG液化气低温截止阀产品规格和设计参数:
1．压力等级：1.6，2.5 4.0MPa
2．阀门通径：10～100mm
3．连结形式：法兰式、焊接式、螺纹。
4．阀门材料：CF8。
5．工作温度：-46℃、-101℃、 -196℃
6．适用介质：液化天然气、乙烯、丙烯等。
7．驱动方式：手动、气动、电动 。

LNG液化气深冷低温截止阀性能参数

LNG手动液化气低温截止阀的设计要求

根据使用条件，低温阀的设计有下列要求：
1） 阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2） 阀门不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速
蒸发，产生异常升压，造成危险。
3） 低温介质不应对手轮操作及填料密封性能产生有害的影响。
4） 直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5） 在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。

LNG手动液化气低温截止阀执行标准

设计与制造：JB/T7749-95

结构长度：GB/T12221-89

连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89

检验与试验：JB/T7749-95

LNG液化气深冷低温截止阀材料及性能

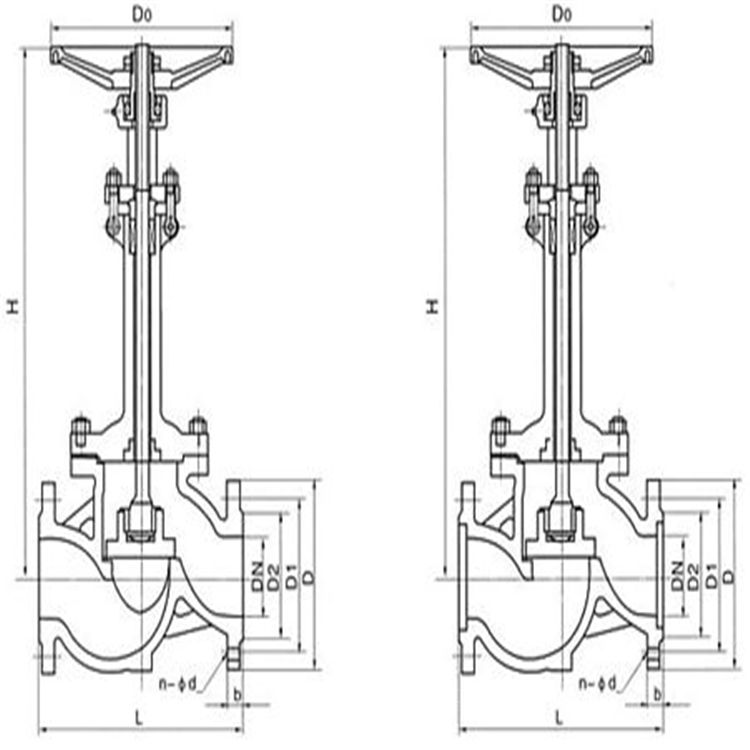

四、LNG液化气深冷低温截止阀外形尺寸图

五、LNG液化气深冷低温截止阀 外形连接尺寸

LNG液化气深冷低温截止阀产生泄漏的原因分析：
1.内漏
阀门产生内漏主要原因是密封副在低温状态下产生变形所致。当介质温度下降到使材料产生相变时造成体积变化，使原本研磨精度很高的密封面产生翘曲变形而造成低温密封不良。
2．外漏
阀门的外漏：其一是阀门与管路采用法兰连接方式时，由于连接垫料、连接螺栓、以及连接件在低温下材料之间收缩不同步产生松弛而导至泄漏。因此可把阀体与管路的连接方式由法兰连接改为焊接结构，避免了低温泄漏。其二是阀杆与填料处的泄漏。*高使用压力4.0MPa，使用温度*低为-196℃。为保证LNG配套阀门和低温贮运设备以及空分装置的稳定性、安全性，产品在出厂都经过压力密封测试。

LNG液化气低温截止阀工作原理：
低温焊接截止阀的基本工作原理，就是通过转动手轮，阀门的手轮带动阀门旋转升降阀瓣，将阀瓣升起或下降，阀瓣升起，阀门打开，介质通过；阀瓣下降，阀门关闭，阀瓣压在阀座上时，阀门关闭，阀门的介质流向是由上向下，阀门关闭时，管道压力越大，阀门密封性越好，低温焊接截止阀具有良好的耐腐蚀性，且阀门的结构简单，体积小，重量轻，方便与在管道中的安装，适合用于多种场所的管道中。

LNG液化气深冷低温截止阀​低温处理

低温阀门包括低温球阀、低温闸阀、低温截止阀、低温安全阀、低温止回阀，低温蝶阀，低温针阀，低温节流阀，低温减压阀等，主要用于乙烯，液化天然气装置，天然气LPG LNG储罐，接受基地及卫星站，空分设备，石油化工尾气分离设备，液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。

经过多年制造，已积累了丰富的经验，从设计、工艺到制造日趋成熟，并已开发形成了低温阀门的系列产品。对所生产的低温阀门制定了严格的制造工艺和采用专用设备，对零件的加工进行严格的质量控制。经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。阀门的装配与普通阀门也不同，零件需经过严格的清洗，除去任何油污，以保证使用性能。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
