H44W超大口径旋启式止回阀产品说明
本实用新型属于阀门领域，尤其涉及一种大口径旋启式止回阀。本发明公开了一种旋启式止回阀，包括阀盖、密封垫、阀体、销轴、密封块、阀瓣和摇杆，其中阀体上设有内螺纹孔、法兰、沉槽、限位块和取平脚，内螺纹孔设于阀体的上部，用于与阀盖通过螺栓装配，法兰设于阀体的两端，阀体内腔内设有沉槽，沉槽上装配有密封块，密封块上设有缓冲条，限位块设于阀体内腔内，所述阀瓣上设有密封条，取平脚设于阀体的弧面*下端，用于装配时找平，阀体与阀盖通过螺栓与阀体上的内螺纹孔紧固，密封垫设在阀体与阀盖之间，摇杆通过销轴与阀体连接，本发明的有益效果是：这种旋启式止回阀，结构简单合理，制作工艺简单，有效提高产品使用寿命，同时可以实现阀体水平装配，防止介质倒流。

H44W超大口径旋启式止回阀结构与特点：

1、选材考究，符合国内、外相关标准，材料的全面质量高。

2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

3、产品按国家标准GB/T12235设计制造。

4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况.可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

旋启式止回阀广泛使用于液体、气体介质管道防止介质倒流的阀门。其结构一般包括阀体、阀座、阀瓣、阀盖，阀瓣具有与阀座相互配合的密封面，阀瓣背面通过连接螺杆和螺母固定安装在摇杆的一端，摇杆另一端铰接安装与阀体内腔壁，正向介质压力推动阀瓣旋转开启，反向介质和阀瓣重力使阀瓣关闭。其主要缺点是：阀瓣由连接螺杆和螺母固定安装在摇上，在反复启闭过程中，螺母与连接螺杆之间的螺纹配合容易松动，导致阀瓣从摇杆上脱落，使阀门失去控制功能。特别是大口径阀门，其连接螺杆和螺母直径较大，反复升降运动中，两者之间的螺纹配合更容易松动。

H44W超大口径旋启式止回阀技术实现要素：

本实用新型针对现有技术存在的缺点，提供一种阀瓣连接牢固，工作性能可靠的大口径旋启式止回阀。本实用新型的技术方案包括阀体、阀座、阀瓣、阀盖、摇杆，阀座倾斜固定在阀体通道内，阀瓣具有与阀座相互配合的密封面，阀瓣背面通过连接装置与摇杆一端固定连接，摇杆另一端铰接安装在阀体内腔壁的挂钩上；其特征是：所述连接装置包括连接杆、对开环和盖帽，连接杆设置在阀瓣背面，其端部外圆面设有卡槽，摇杆一端的安装孔套装在连接杆上，对开环嵌装在卡槽内，盖帽由螺钉固定安装在连接杆的端平面上，盖帽的径向台阶压装在对开环的端平面上，其径向台阶外径处的内圆壁套装在对开环的外圆面上，对开环的另一个端平面通过平垫圈与摇杆安装孔端平面压紧接触。

在以上技术方案中，摇杆端部设有向阀体出口侧弯曲的挡杆，阀体中腔内壁设有挡块。

在以上技术方案中，阀体出口通道内腔上侧制有与阀瓣直径相等的圆弧凹槽。

本实用新型与现有技术相比的有益效果是：阀瓣通过由连接杆、对开环、盖帽组成的连接装置固定安装在摇杆上，使阀瓣与摇杆长期反复升降运动不会松动，两者之间连接牢固，工作可靠。

H44W超大口径旋启式止回阀技术参数

公称压力PN	2.5	4.0	6.4	16	Mpa
壳体试验压力PT	3.75	6.0	9.6	24
高压密封试验压力	2.75	4.4	7.04	17.6
低压气密封试验压力	0.5-0.7
适用介质	C		P	I
	水、油品、蒸汽		硝酸类	油品
适用温度	≤425℃		≤100℃	≤550℃

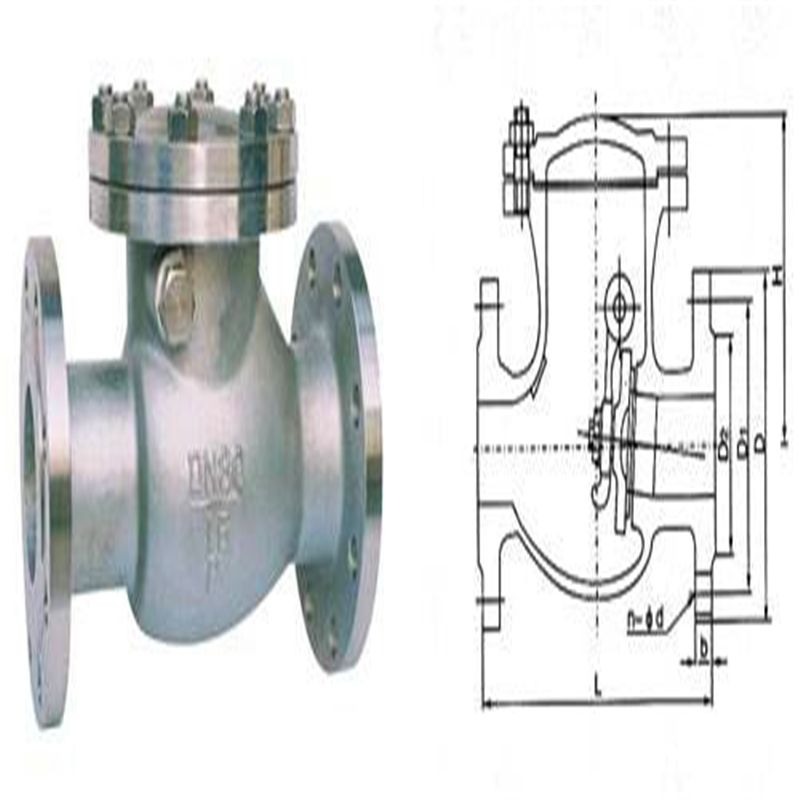

H44W超大口径旋启式止回阀外形尺寸

PN	DN	L	H	D	D1	D2	D6	b	f	f1	Z-φd
2.5MPa	50	230	160	160	125	100	-	20	3	-	4-18
	65	290	175	180	145	120	-	22	3	-	8-18
	80	310	185	195	160	135	-	22	3	-	8-18
	100	350	220	230	190	160	-	24	3	-	8-15
	125	400	248	270	220	188	-	28	3	-	8-25
	150	480	276	300	250	218	-	30	3	-	8-25
	200	550	350	360	310	278	-	34	3	-	12-25
	250	650	410	425	370	332	-	36	3	-	12-30
	300	750	430	485	430	390	-	40	4	-	16-30
	350	850	518	550	490	448	-	44	4	-	16-34
	400	950	560	610	550	505	-	48	4	-	16-34
	500	1150	618	730	660	610	-	52	4	-	20-41
4.0MPa	50	230	169	160	125	100	88	20	3	4	4-18
	65	290	173	180	145	120	110	22	3	4	8-18
	80	310	185	195	160	135	121	22	3	4	8-18
	100	350	220	230	190	160	150	24	3	4.5	8-25
	125	400	248	270	220	188	176	28	3	4.5	8-25
	150	480	270	300	250	218	204	30	3	4.5	8-25
	200	550	342	375	320	282	260	38	3	4.5	12-30
	250	650	401	445	385	345	313	42	3	4.5	12-34
	300	750	423	510	450	408	364	46	4	4.5	16-34
	350	850	455	570	510	465	422	52	4	5	16-34
	400	950	510	655	585	535	474	58	4	5	16-41
6.4MPa	50	300	177	175	135	105	88	26	3	4	4-23
	65	340	197	200	160	130	110	28	3	4	8-23
	80	380	212	210	170	140	121	30	3	4	8-23
	100	430	248	250	200	168	150	32	3	4.5	8-25
	125	500	296	295	240	202	176	36	3	4.5	8-30
	150	550	330	340	280	240	204	38	3	4.5	8-34
	200	650	385	405	345	300	260	44	3	4.5	12-34
	250	775	445	470	400	352	313	48	3	4.5	12-41
	300	900	474	530	460	412	364	54	4	4.5	16-41
	350	1025	514	595	525	475	422	60	4	5	16-41
	400	1150	616	670	585	525	474	66	4	5	16-48
16.0MPa	50	300	210	215	165	132	95	36	3	12	8-25
	65	340	227	245	190	152	110	44	3	12	8-30
	80	380	235	260	205	168	130	46	3	12	8-30
	100	430	274	300	240	200	160	48	3	12	8-34
	150	550	340	390	318	270	205	66	3	14	12-41
	200	650	374	480	400	345	275	78	3	17	12-48
	250	775	440	580	485	425	330	88	3	20	12-54
	300	900	505	665	570	510	380	100	3	23	16-54

H44W超大口径旋启式止回阀技术总结

本实用新型涉及一种大口径旋启式止回阀，包括阀体、阀座、阀瓣、阀盖、摇杆，阀瓣背面通过连接装置与摇杆一端固定连接；其特征是：所述连接装置包括连接杆、对开环和盖帽，连接杆设置在阀瓣背面，其端部外圆面设有卡槽，摇杆一端的安装孔套装在连接杆上，对开环嵌装在卡槽内，盖帽由螺钉固定安装在连接杆的端平面上，盖帽的径向台阶压装在对开环的端平面上，其径向台阶外径处的内圆壁套装在对开环的外圆面上，对开环的另一个端平面通过平垫圈与摇杆安装孔端平面压紧接触。使阀瓣与摇杆长期反复升降运动不会松动，两者之间连接牢固，工作可靠。
