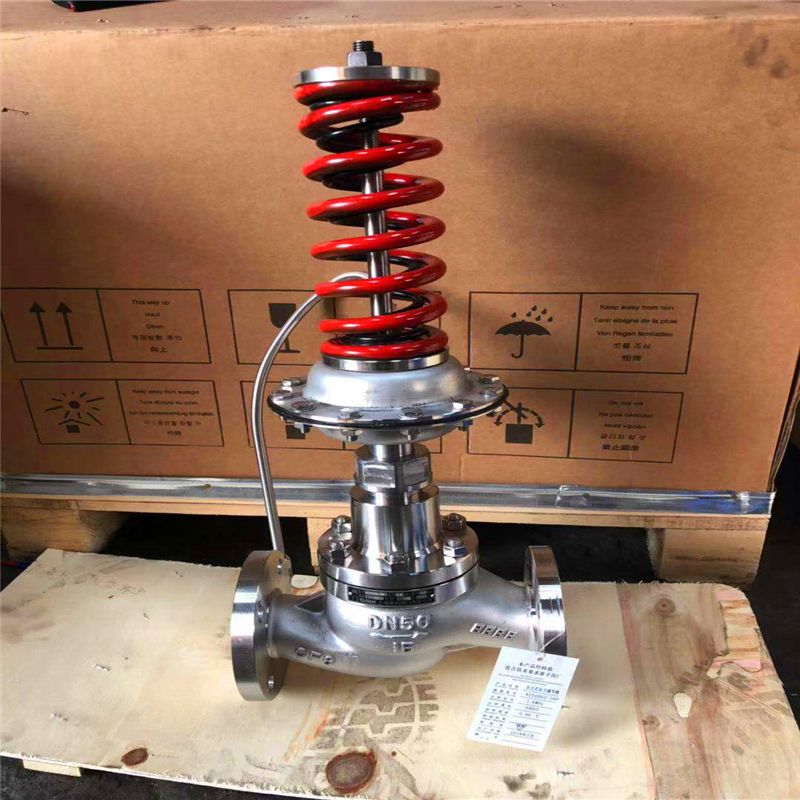

申弘不锈钢压力调节阀V230Y

当前位置：上海申弘阀门有限公司 > 产品中心 > 手动阀门 > 申弘不锈钢压力调节阀V230Y

产品型号：

V230Y

品牌：

申弘

≧1 台
￥2800.00

所在地：

上海闵行区

更新日期：

2024-04-16

详细信息

| 询价留言

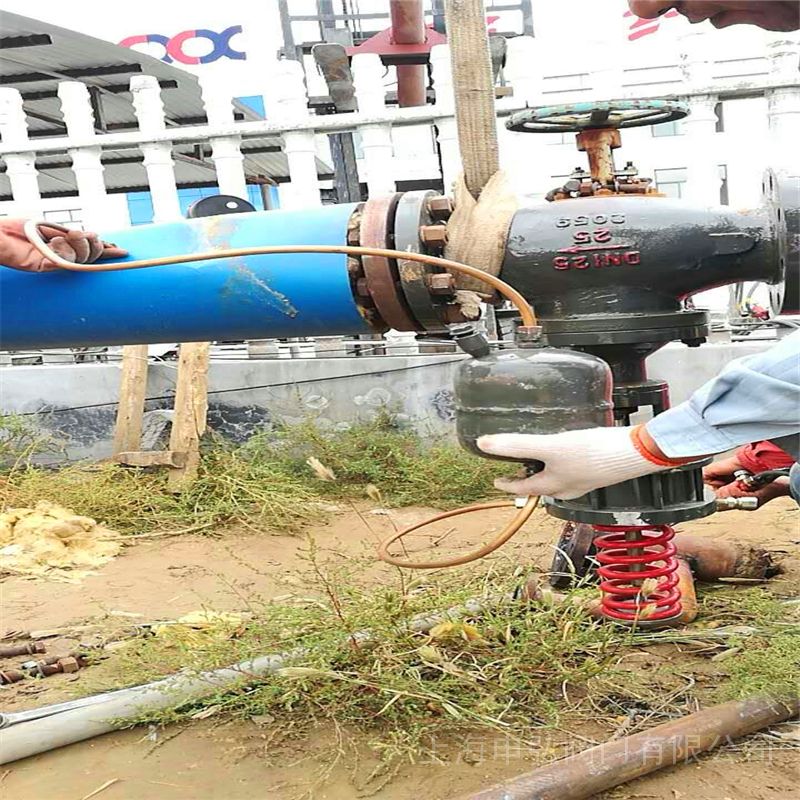

V230Y不锈钢自力式压力调节阀产品说明

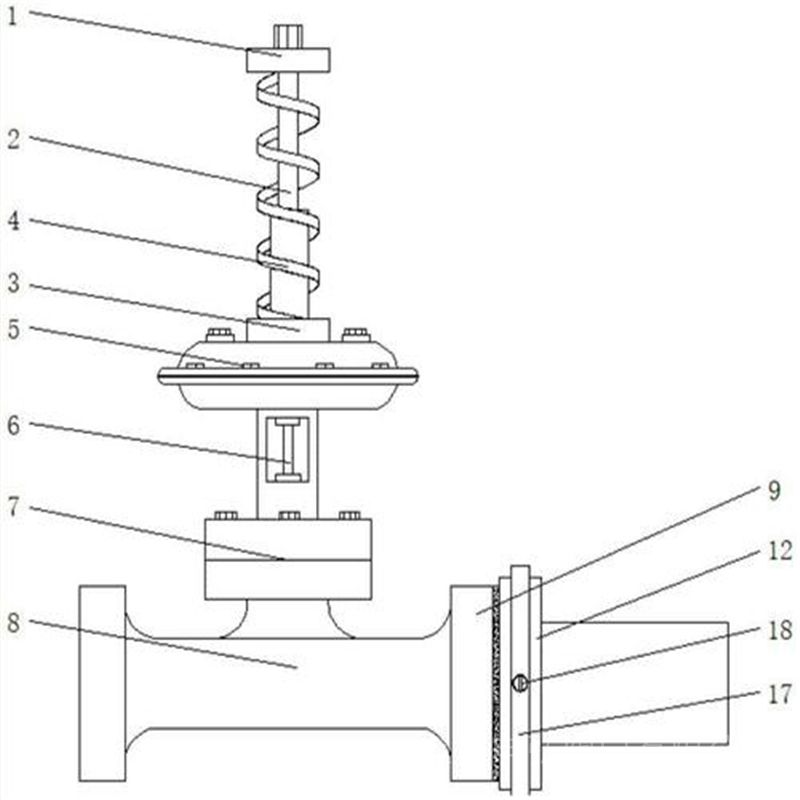

用于自力式调节阀的执行元件，其特征在于，包括圆柱体，圆柱体内开有空腔，空腔内设有密封的金属波纹管，圆柱体的一端设有端盖，在金属波纹管与端盖之间设有压簧，端盖上开有导向孔，毛细管穿过所述导向孔伸入到金属波纹管形成的容腔内，在容腔内设有可沿容腔长度方向运动的推杆，推杆的前端穿过容腔可伸出到空腔外，在空腔内位于推杆的外周设有用于推杆复位的复位弹簧。

由阀体、阀座、阀芯部件等组成，是一种不用外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP系列相比,控制弹簧由于离阀体较远,不易受介质温度而影响，以及更易于更换或调整弹簧的特点。因此自力式压力调节阀主要用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。自力式压力调节阀系列产品公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。

V230Y不锈钢自力式压力调节阀产品特点：

（1）自力式调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

（2）压力分段范围细且互相交叉，调节准确度高。

（3）压力设定值在运行期间可连续设定。

（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。

（6）采用压力平衡机构，使调节阀反应灵敏、控制准确。

自力式调节阀的执行元件，以解决油液流失，执行机构失灵的问题。用于自力式调节阀的执行元件，包括圆柱体，圆柱体内开有空腔，空腔内设有密封的金属波纹管，圆柱体的一端设有端盖，在金属波纹管与端盖之间设有压簧，端盖上开有导向孔，毛细管穿过所述导向孔伸入到金属波纹管形成的容腔内，在容腔内设有可沿容腔长度方向运动的推杆，推杆的前端穿过容腔可伸出到空腔外，在空腔内位于推杆的外周设有用于推杆复位的复位弹簧。

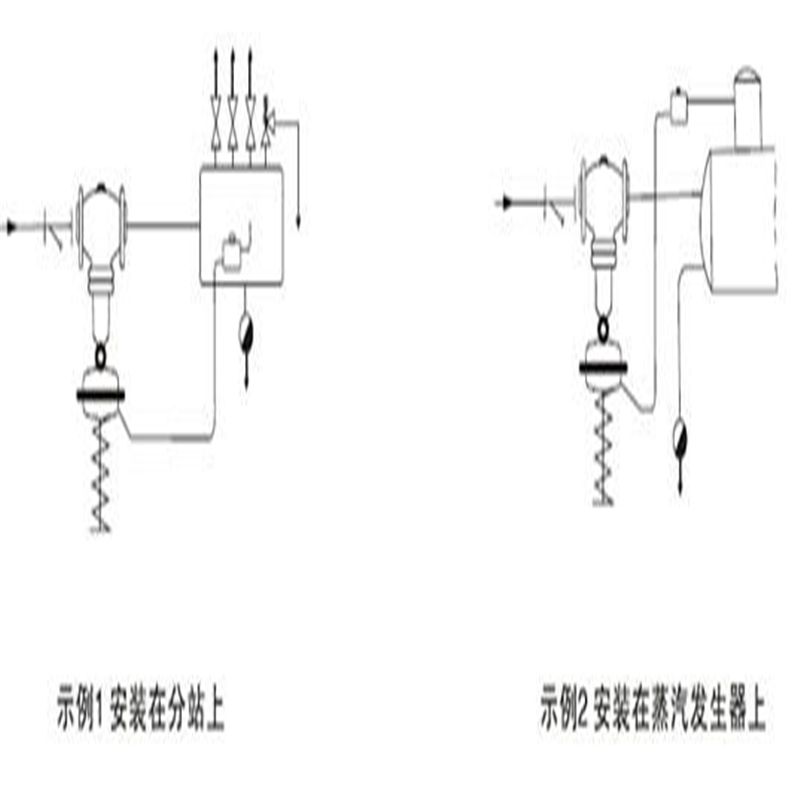

自力式阀后压力调节阀的工作原理。阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，P2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当P2降低时，作用方向与上述相反，这就是阀后压力调节的工作原理。

二、V230Y不锈钢自力式压力调节阀型号规格

类别	压力控制调节阀				差压控制调节阀
	阀后压力控制		阀前压力控制		差压上升阀关闭		差压上升阀开启
	硬密封	软密封	硬密封	软密封	硬密封	软密封	硬密封	软密封
型号	V230D01	V231D01	V230D02	V231D02	V230D03	V231D03	V230D04	V231D04
规格	DN15-250

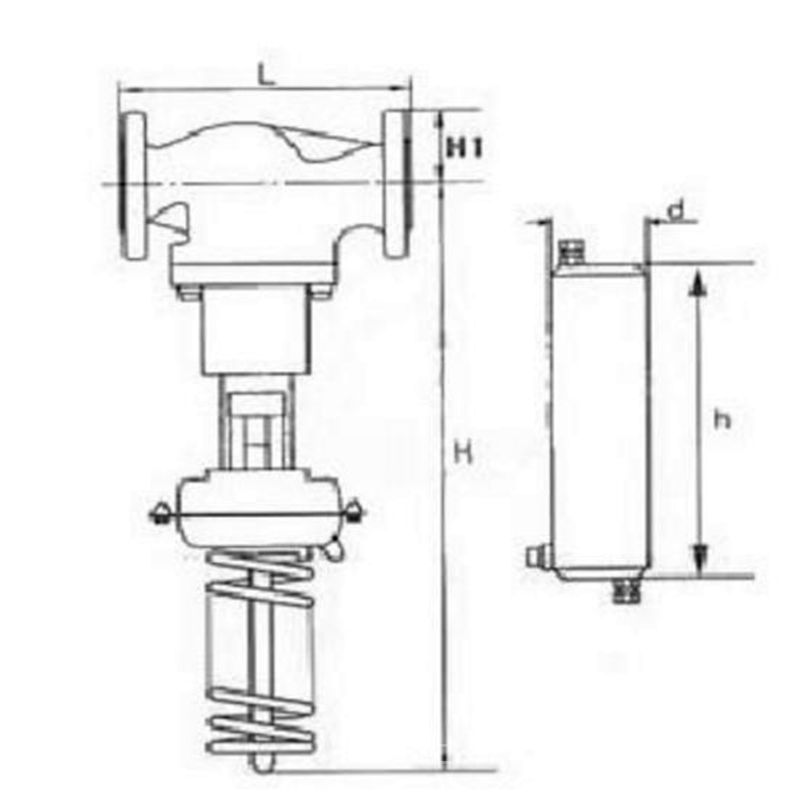

三、V230Y不锈钢自力式压力调节阀技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
额定行程L（mm）		8		10		14	20		25	40		50	60	70
公称压力PN（MPa）		1.6、4.0
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特质		快开
调节精度（%）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级）
	软密封（m1/min）	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
减压比	较大	10
	较小	1.25

四、V230Y不锈钢自力式压力调节阀执行机构技术参数

产品型号	V230D01（D03），V231D01（D03）				V230D02（D04），V231D02（D04）
有效面积（cm2）	32*	80*	250	630	32*	80*	250	630
压力设定范围（MPa）	0.8~1.6	0.1~0.6	0.015~0.15	0.005~0.035	1.0~1.6	0.1~0.5	0.015~0.12	0.005~0.035
压力设定范围（MPa）	0.3~1.2	0.05~0.3	0.01~0.07	0.005~0.035	0.3~1.1	0.05~0.25	0.01~0.06	0.005~0.035
保证正常工作较小压差（MPa）	≥0.05	≥0.04	≥0.01	≥0.005	≥0.05	≥0.04	≥0.01	≥0.005
材质	膜盖：镀锌钢板；膜片：EPDM夹纤维
控制管线	铜管或不锈钢管M10x1;卡套式接头R1/4"

不易受介质温度而影响,以及更易于更换或调整弹簧的特点。可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。具有压力平衡功能，灵敏度高低噪音，性能可靠，免于维护，采用标准模块化设计，通过组合件，可以进行多项组合控制。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。

受温度变化驱动的机构中，包括直接利用执行机构操作的阀门。这种阀门采用毛细管将执行机构与敏感元件连接起来，敏感元件置于流体介质中，且在敏感元件中设置油液，通过流体介质温度升高使油液膨胀，油液流经毛细管去推动执行机构动作。但上述温度驱动的调节阀存在的问题在于如果发生油液流失现象，如毛细管突然破裂，那么执行机构将无法带动阀门开启或关闭，将会失灵，造成系统安全风险。本实用新型涉及一种自力式调节阀部件，具体是指一种应用介质为蒸汽的新型自力式调节阀执行机构。
