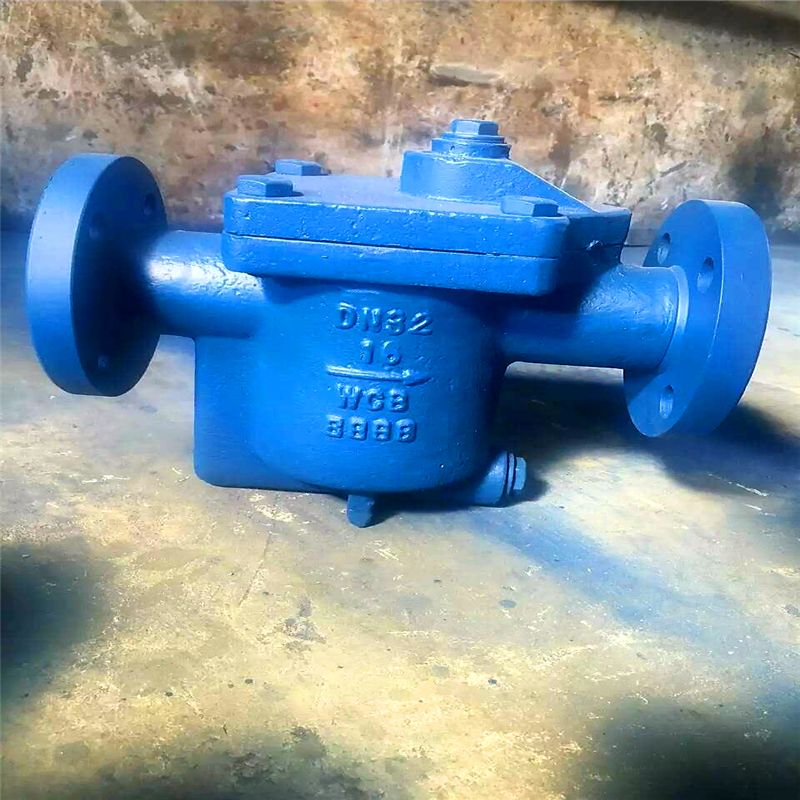

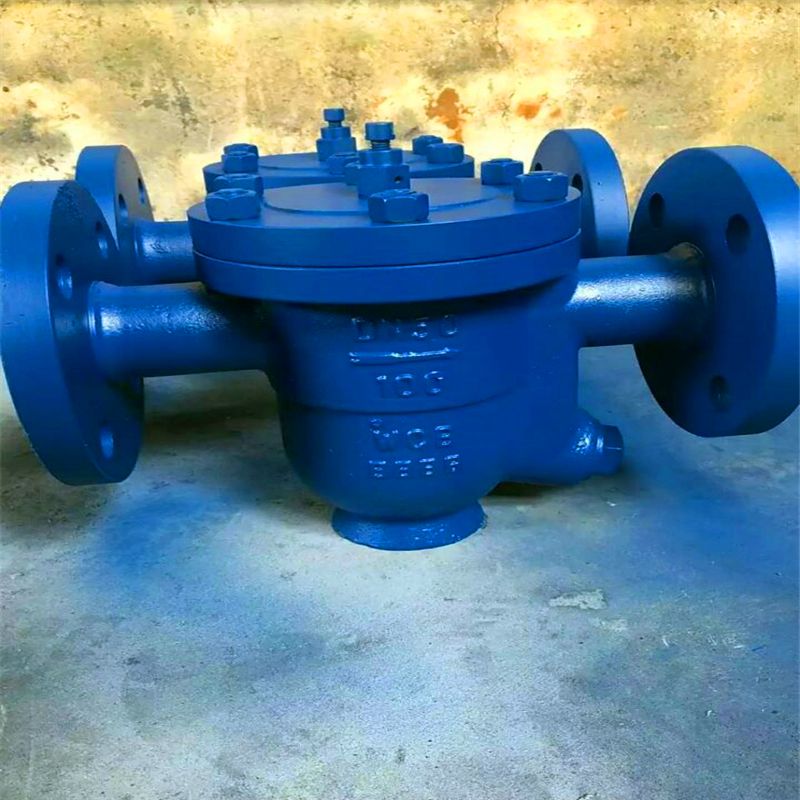

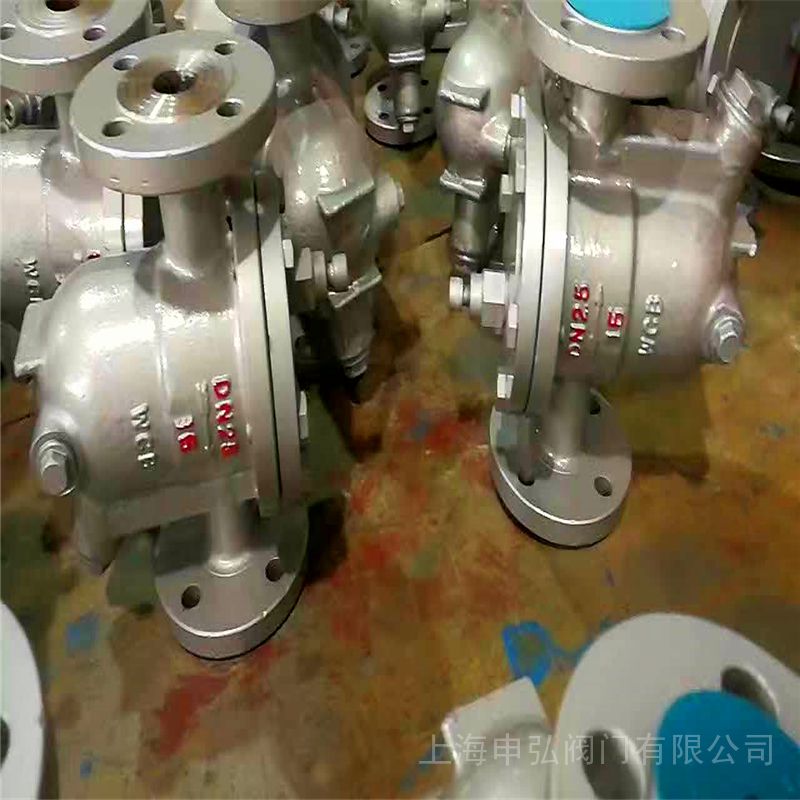

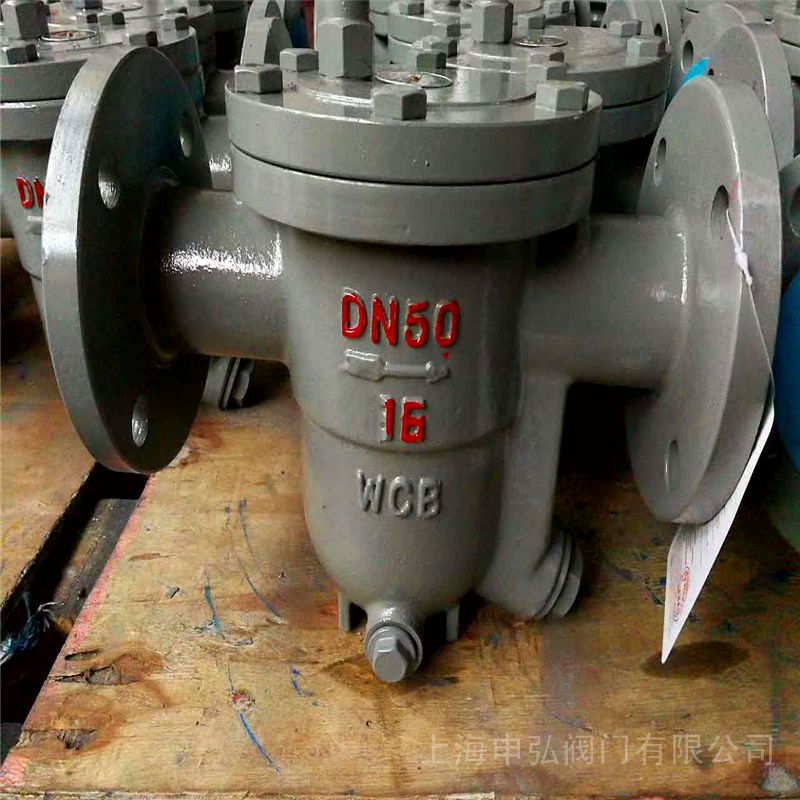

CS41H自由浮球式疏水阀 产品说明
本实用新型涉及疏水阀领域，特别涉及自由浮球式疏水阀。构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。

本实用新型具有如下有益效果
1、与现有技术相比，通过设置的旋钮，当使用人员需要更换过滤网时，则可以通过旋转旋钮，通过转动杆带动*锥齿轮转动，由于*锥齿轮与第二锥齿轮相互啮合，从而能够带动螺纹杆进行转动，则能够通过螺纹杆带动卡杆进行滑动，当滑杆从滑槽中滑出时，则能够拆卸过滤网使用，反之，则能够快捷的安装过滤网使用，便于使用人员进行使用，相对于传统方式更好。
2、与现有技术相比，通过设置的滑动杆与滑轨，为了增加卡杆在滑动时的稳定性，则可以通过滑动杆与滑轨之间的配合带动卡杆更加稳定的滑动，从而能够有效的增加过滤网的安装稳定性，防止过滤网安装不稳定而脱落，方便了使用人员对其使用，相对于传统方式更好。

CS41H自由浮球式疏水阀背景技术：
疏水阀在蒸汽加热系统中起到阻汽排水作用，自由浮球式疏水阀内部设有一个不锈钢空心浮球，既是浮子又是启闭件，当阀体内的冷凝水对浮球的浮力小于于一定值时，浮球与阀座贴合，为闭合状态，对浮球的浮力大于一定值时，浮球上浮离开阀座，为开启状态。
现有的疏水阀在使用时存在一定的弊端，现有的疏水阀在使用时，内部的过滤网长期使用则需要腐蚀破坏，过滤网破坏后则会影响到疏水阀的密封性，则使用人员需要更换过滤网才能保证疏水阀的精密性，在使用的过程中，带来了一定的影响，为此，我们提出自由浮球式疏水阀。
CS41H自由浮球式疏水阀工作原理：
自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到*高工作效率。要想达到*理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

CS41H自由浮球式疏水阀产品特点：
①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得*高的加热效率。
②蒸汽压力变化时，不受影响，能连续工作性能稳定。
③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。
④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。

疏水阀安全系数（n）推荐值

序号	使用部位			使用要求					n值
1	分汽缸下部排水			在各种压力下，能进行快速排除凝结水					3
2	蒸汽主管疏水			每100米或控制阀前、管路拐弯、主管末端等处疏水					3
3	支管			支管长度大于5m处的各种控制阀的前面设疏水					3
4	汽水分离器			在汽水分离器的下部疏水					3
5	伴热管			伴热管径为DN15，≤50m处设疏水点					2
6	暖风机			压力不变时 压力可调时  0－0.1Mpa（表压）             0.2－0.6Mpa（表压）					3 2 3
7	单路盘管加热（液体）			快速加热 不需快速加热					3 2
8	多路并联盘管加热（液体）								2
9	烘干室（箱）			压力不变时 压力可调时					2 3
10	溴化锂制冷设备蒸发器疏水			单效：压力≤0.1Mpa（表压） 双效：压力≤1.0Mpa（表压）					2 3
11	浸在液体中的加热盘管			压力不变时 压力可调时  01－0.2Mpa（表压） 大于0.2Mpa（表压） 虹吸排水					2 2 3 5
12	列管式热交换器			压力不变时 压力可调时  ≤0.1Mpa（表压） ＞0.2Mpa（表压）					2 2 3
13	夹套锅			必须在夹套锅上方设排空气阀					3
14	单效、多效蒸发器			凝结水量＜20t/h         ＞20t/h					3 2
15	层压机			应分层疏水，注意水击					3
16	间歇，需速加热设备								4
17	回转干燥圆筒			表面线速度U≤30m/s             ≤80m/s             ≤100m/s					5 8 10
18	二次蒸汽			罐体直径应保证二次蒸汽速度U≤5m/s且罐体上部要设排空气阀					3
19	淋浴			单独换热器 多喷头					2 4
20	采暖			压力≥0.1Pma（表压） 压力＜0.1Pma（表压）					2－34
产品性能参数



CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
CS41H-16	16	1.6	≤200	水、蒸汽
CS41H-16C	16	1.6	≤425	水、蒸汽
CS41H-25	25	2.5	≤350	水、蒸汽
CS41H-40	40	4.0	≤425	水、蒸汽

CS41H自由浮球式疏水阀产品零部件材料

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料

型号	阀体材料
CS41H-16	铸铁
CS41H-16C	碳钢
CS41H-25	碳钢
CS41H-40	碳钢

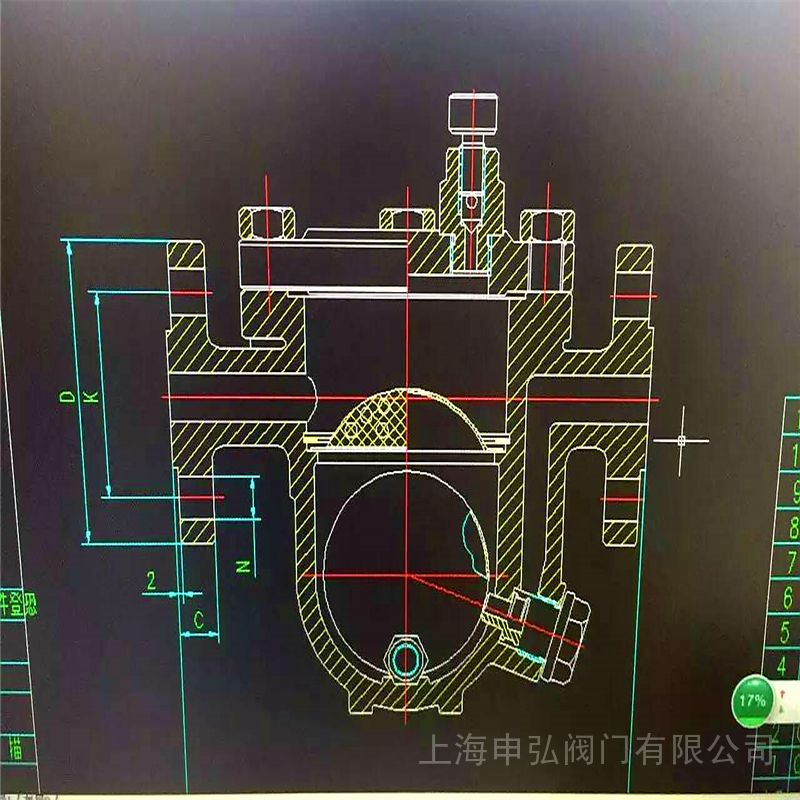

CS41H自由浮球式疏水阀产品外形及结构尺寸

产品型号	公称通径（DN）	连接方式	使用压力（Mpa）	允许温度（℃）	外型尺寸
					L	H1	H2	W
CS11H-16CB CS11H-25CB CS11H-40CB	15-25	螺纹 承插焊	1.6、2.5、4.0	300	155	95	100	-
CS11H-16CD CS11H-25CD CS11H-40CD	32		1.6、2.5、4.0		270	110	135	172
	40				280	110	165	172
	50				290	110	165	172
CS41H-16B CS41H-25B CS41H-40B	15	法兰	1.6、2.5、4.0		195	97	100	126
	20				195	100	101	130
	25				215	105	105	140
CS41H-16D CS41H-25D CS41H-40D	25-32	法兰	1.6、2.5、4.0		270	110	135	172
	40				280	115	160	172
	50				290	115	160	172
CS41H-16F	50	法兰	1.6		410	175	175	234
	65				410	175	175	236
	80				430	245	245	260
	100				430	255	255	265
	125-150				480	185	311	302

本实用新型公开了自由浮球式疏水阀，包括疏水阀主体，所述疏水阀主体的顶端一侧设置有阀盖，所述疏水阀主体的内部一侧设置有出水口，所述疏水阀主体的内部另一侧设置有进水口，所述疏水阀主体的外表面靠近出水口的一侧设置有阀座，所述疏水阀主体的内底部一侧设置有浮球，所述疏水阀主体的内部对应浮球的一侧设置有过滤网，所述疏水阀主体的外表面靠近过滤网的两侧均设置有旋钮，所述旋钮的底端一侧固定安装有转动杆，所述转动杆的外表面一侧固定安装有*锥齿轮。本实用新型所述的自由浮球式疏水阀，能够使得整体装置便捷的拆卸更换过滤网使用，增加整体装置的使用精密性，带来更好的使用前景。
CS41H自由浮球式疏水阀维护和保养：
应确认阀体的材料、压力和温度的值能满足工况所需。
在安装前须清洗管路，除去杂物。
安装位置应尽可能靠近加热设备。
应水平安装在管路的低点，流向与阀体上标注的方向一致。
每台加热设备要各自安装疏水阀，以免互相影响。
在保证系统能安系统能安全运行时，缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。
要定期保养，保证疏水阀正常工作。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
