J961Y电动高温高压电站焊接式截止阀产品说明:

高压电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

截止阀可以安装在管道的任何位置上，介质从下往上流。DN250以上采用先进的多密封，双支架，采用导向运动（能提高抗水锤冲击）、介质从上方进入，较好解决了大口径截止阀启闭力矩大，密封无法关严，填料室跑冒，有力提高了阀门各项性能与使用范围。（“关”的力矩是普通阀门的10%“开”的力矩是普通阀门的3%）。不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐蚀性和足够的强度。

本阀可以安装在管道上任意位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。结构简单、紧凑、检修方便，使用寿命长。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

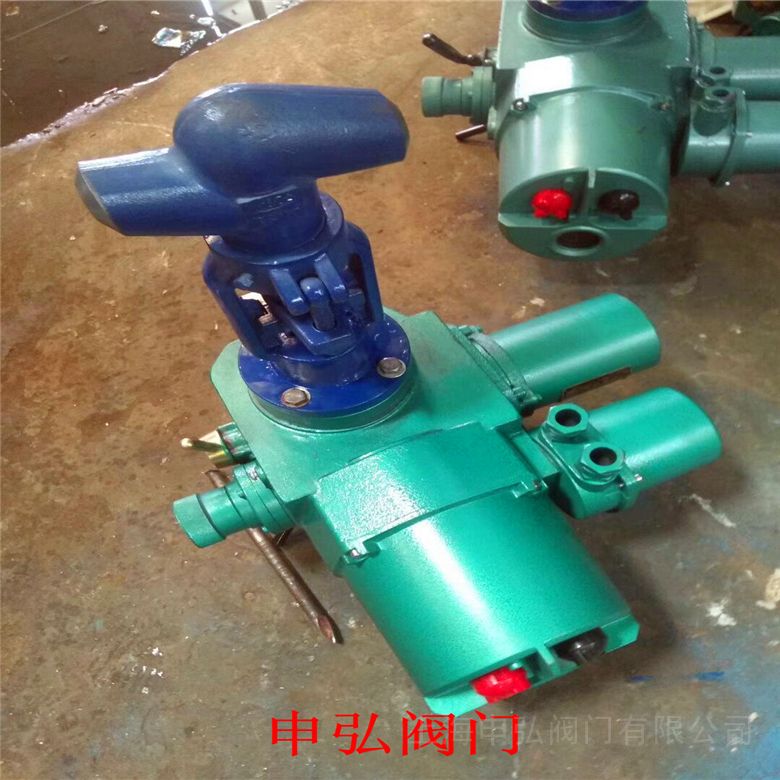

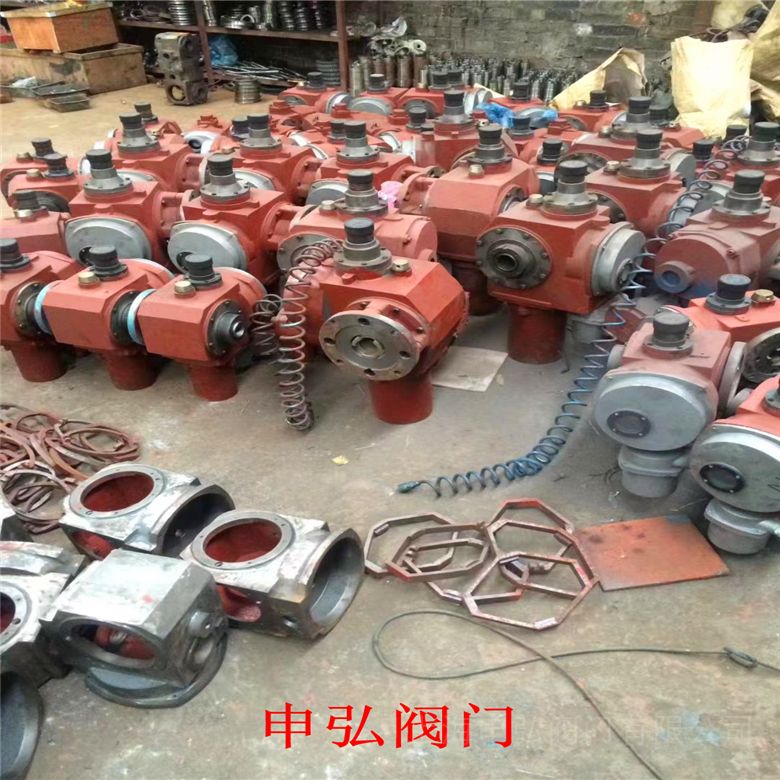

J961Y电动高温高压电站焊接式截止阀

电动高温高压截止阀”也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。广泛用于石油化工行业、造船行业等。

J961Y电动高温高压电站焊接式截止阀主要特点

1.阀体和阀盖连接形式:PN10-64采用栓接阀盖;PN64-320采用自压密封式阀盖。

2.阀杆螺母:通常情况下,阀杆螺母材料采用ASTM A439 D2,同时可以根据用户要求采用铜合金等材料,对于大口径的截止阀,装滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。

3.阀杆设计:采用整体锻造工艺制成,按照标准要求确定*小直径。

4.阀盖垫片形式:PN10-64截止阀采用不锈钢石墨缠绕垫片;PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;PN160截止阀可采用金属环垫片,PN320截止阀采用自压密封金属环。

5.截止阀结构特点:栓接阀盖,明杆支架和升降式阀杆金属封面。

6.上密封座设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封,但这不作为在带压情况下更换填料的依据。

7.填料密封:通常采用成型柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。

8.阀座:碳钢截止阀阀座通常采用锻钢材料,阀座密封面可根据客户需求喷焊硬质合金,NPS≤10″的截止采用分离式螺纹旋入式阀座,如果用户需要焊阀座结构也可提供;NPS≤12″截止阀采用焊阀座结构;不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求,不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

三、工作环境和主要技术参数：

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

工作环境：

环境温度：-20~+60℃（特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；d

ⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55（特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。

四、结构特点：

1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2、密封面不易磨损、擦伤，密封性较好、寿命长。

3、启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。

4、该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；

5、转矩控制机构动作可靠，调节方便，转矩重复精度高；

6、行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关；

7、采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便；

8、采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小；

9、配有机械式阀位指示器。

本实用新型涉及高温高压截止阀领域，具体公开了一种新型焊接式阀盖截止阀，包括阀体、阀座、阀瓣、阀杆、阀盖和手轮，阀体内设有阀座，阀瓣设置在阀体内，在截止阀呈关闭状态时阀瓣的下端面与阀座形成锥形倒密封，阀盖设置在阀体上，阀杆的一端穿过阀盖与阀瓣连接，另一端与手轮连接，阀盖的上下端均为外螺纹结构，阀盖的上端通过螺纹连接的方式连接有支架，下端与阀体端部的内螺纹连接且阀盖与阀体的接触面焊接固定；阀盖的顶端内侧与阀杆之间设有填料区，填料区的上方设有填料压盖。本实用新型结构简单，可以适用多种高温高压环境，解决了填料区与介质直接接触容易被损坏的情况，提高了截止阀的使用寿命和在线更换填料区的安全性。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀J961Y全锻件电站耐磨截止阀J61Y(J961Y)高压电站截止阀主要特点及用途

阀门与管路连接采用焊接式结构。

密封面有易磨损、擦伤、密封性能好，使用寿命长。

结构紧凑，启闭性好、高度小、维护方便。

适用于水、蒸汽、油品管路上，具有耐高压的特点；合金钢阀门具有耐高温，耐高压的特点。

高温高压截止阀是启闭件（阀瓣）沿阀体密封面轴线升降运动的阀门，阀杆开启与关闭行程相对较短，而且具有非常用可靠的开通和切断功能.不能作调节阀用。

优势与特点
  1、设计、制造、检验、标记、供货等均符合相关的ASME,JIS等国际先进标准和国内GB,JB,DL等有关标准。
  2、材质符合ASME,JIS,GB,JB,DL等国内外相关标准。
  3、所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬度高、抗擦
     伤、耐冲蚀、寿命长。
  4、上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
  5、体盖采用压力自紧式密封结构，压力越高，密封性能越好。
  6、闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
  7、DN65以上手动阀门采用撞击式手轮，减小了操作力矩，启闭轻松。
  8、阀杆螺母与支架连接部位安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
  9、电动装置择优选用名牌产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操 作。
  10、本公司电站阀门品种多、规格全、质优价廉、交货准时、服务周到

J961Y电动高温高压电站焊接式截止阀主要零部件材料

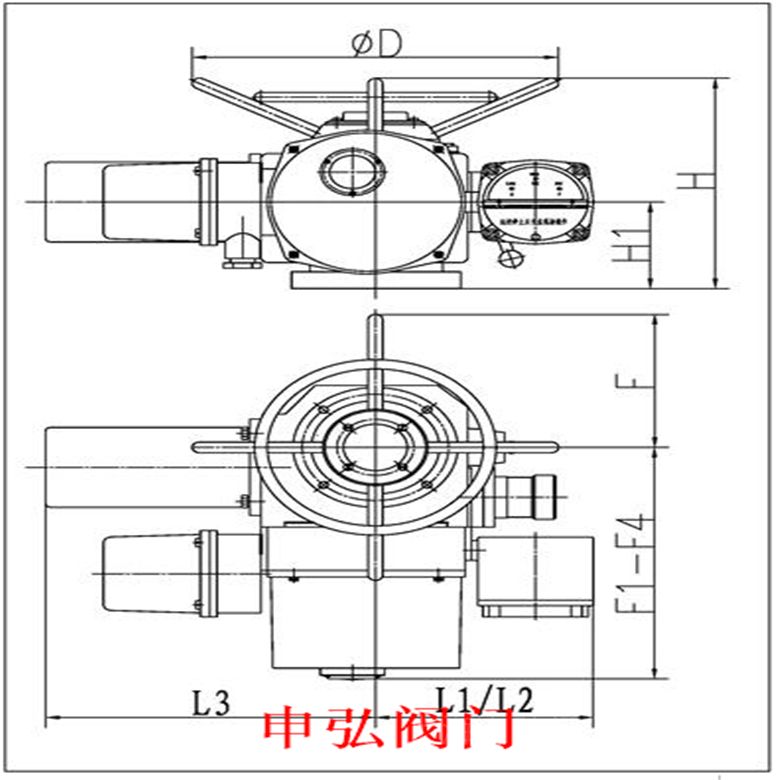

J961Y电动高温高压电站焊接式截止阀外形尺寸

J961Y电动高温高压电站焊接式截止阀型号选取原则

1、高温、高压介质的管路或设备装置上宜选用截止阀。如火电厂、核电站、石油化工、蒸汽系统的高温、高压管路上。
2、管路上对流阻要求不严的系统上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上适用。
5、超高压环境下，公称压力PN16.0MPa -PN32.0MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝等冶金生产中的脱硅车间、易结焦的管路上，阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、管道建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

J961Y电动高温高压电站焊接式截止阀施工安装要点

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
