YZ11X小区支管减压阀简介

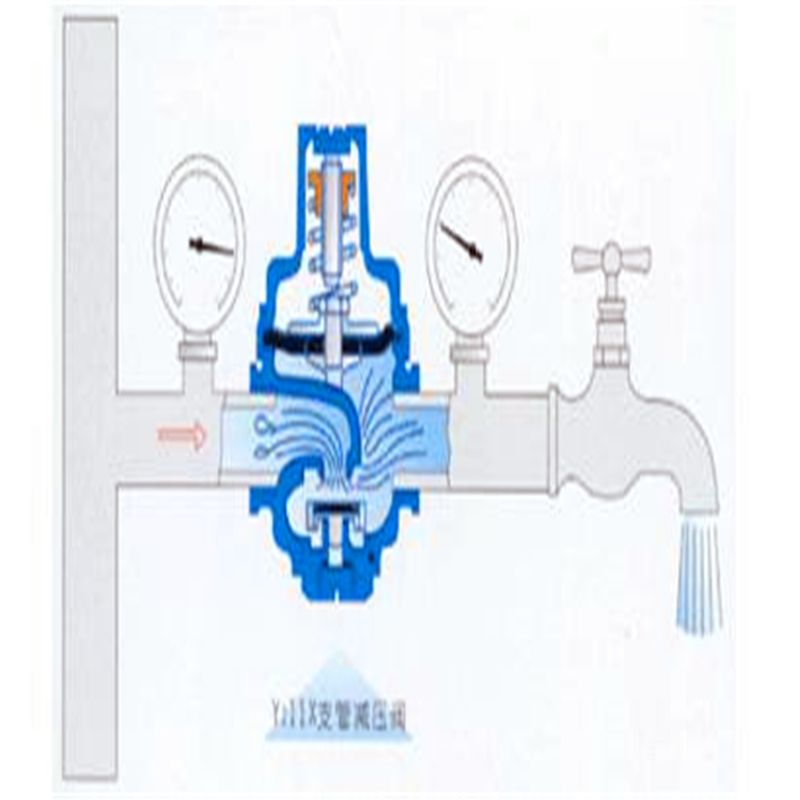

    是直接作用式薄膜弹簧式，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。YZ11X 支管减压阀利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。YZ11X 支管减压阀本产品适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。

YZ11X 支管减压阀适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。支管减压阀:主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀它用于支管减压，可供水压力分配更加均衡，避免部分供水点超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统中可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。

YZ11X支管减压阀在高层建筑的应用：
例如 1 当您必须在建筑物上安装减压阀时，您有二种选择：A 采用干管减压，使用一只减压阀，当楼层在5层以下时，可以运用。缺点是每一层楼的水压均不相同，一只大口径减压阀的价格较高。当楼层高过5层时，不可采用。采用支管减压，每一层楼均使用一只减压阀，每一层水压均为3.0bar。既有利于正常使用水，又有利于节约用水，同样供水压力，可为26层楼房供水仅需为1-21层安装减压阀。（每一层楼层高按3米计，即每升高一层楼，水压下降0.3bar）如果主管路水压太高（例如 2），您必须先将水压降低，再采用支管减压。
在输送液体的管道上，特别是高层建筑的输水管道，为控制 和平衡管道中液体的压力，通常需要配装减压阀。
现有的减压阀包括阀盖和阀体，阀体中设有阀芯，阀体中 部设有上下相接的大小圆孔，阀芯下部设有弹簧。大圆孔的边缘 设置环形凸台；小圆孔中部设有环形凹槽，凹槽中设有突出小圆 孔表面的环形橡胶密封圈。阀体左右两侧分别设有进水口，进水口设置在阀体中下部，出水口设置在阀体中上部。阀芯一端设置 弹簧座，阀芯中部设有圆台，圆台的下部设有环形凹槽，凹槽内 设有环形密封橡胶圈。

YZ11X小区支管减压阀基本性能
(1)调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达减压阀到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3)流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

YZ11X小区支管减压阀主要零件材料：

零件名称	零件材料
阀体	铜合金
阀盖	铜合金
阀瓣	铜合金
O型圈	橡胶
密封圈	橡胶
膜片	夹织物橡胶
调节弹簧	60Si2Mn
调节螺栓	2Cr13

YZ11X支管减压阀主要技术参数和性能指标：

公称压力（Mpa）	1.0	1.6
壳体试验压力（Mpa）*	1.5	2.4
密封试验压力（Mpa）	1.0	1.6
zui高进口压力（Mpa）	1.0	1.6
出口压力范围（Mpa）	0.05-0.55	0.05-0.8
压力特性偏差（Mpa）△P2P	GB12244-1989
流量特性偏差（Mpa）△P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

*.壳体试验不包括膜片、顶盖。

YZ11X小区支管减压阀流量系数（Cv）：

DN	15（1/2"）	20（3/4"）	25（1"）	32（1-1/4"）	40（1-1/2"）	50（2"）
Cv	1	2	3	5	8	14

外型尺寸：

DN(mm）	15	20	25	32	40	50
in	1/2	3/4	1	1 1/4	1 1/2	2
H1	31	31	36	42	45	54
H2	60	75	88	93	98	130
L	76.5	76.5	85	98	102	117
G	59	73	81	81	85	98

与现有技术相比，本在阀杆的下端固连有下活塞，通过活塞 来增加灵敏度，同时在阀体上设置用于调节弹簧弹力的调节机构， 增大了可调式减压阀的适用范围，调节机构仅由调节座和调节螺 母组成，结构简单。
安装
　　1、为了操作和维护方便，该阀一般直立安装在水平管道上。
　　2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
　　3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
　　它用于支管减压，可供水压力分配更加均衡，避免部分供水点超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统中可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。本类阀门在管道中一般应当水平安装。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
