SH电动三通硬密封球阀Q944H

当前位置：上海申弘阀门有限公司 > 产品中心 > 电动控制阀 > SH电动三通硬密封球阀Q944H

产品型号：

Q944H

品牌：

≧1 台
￥4341.00

所在地：

上海闵行区

更新日期：

2025-04-24

详细信息

| 询价留言

Q944H电动三通硬密封球阀简介
本实用新型进ー步设置为所述凸台呈圆柱状结构设置，所述凹槽与凸台形状相适配。通过采用上述技术方案，进ー步明确凸台和凹槽的配合方式，圆柱形状的设置使得当球体受介质作用时，球体不发生移动，避免了球体对两侧阀座的不均匀挤压，延长球阀的使用寿命。本实用新型进ー步设置为所述阀杆与球体一体设置。通过采用上述技术方案，传统的球阀是球体与阀杆分体设置，通过装配而成，现在将阀杆与球体一体而成，无需装配，节约，减少成本，而且能够确保球体绕阀杆轴线良好运转。本实用新型涉及一种球阀，特别涉及一种三通硬密封球阀。电动三通球阀就是一种有三个进出口的阀门，它的工作原理有分流和合流两种。电动分流三通球阀的工作原理就是介质从一个通道进来，从另外两个通道出去；电动合流三通球阀的工作原理就是介质从两个通道进去，从一个通道出来。

执行机构：
1、控制量采集精度:0.2级；
2、阀位反馈输出精度:0.2级；
3、死区（灵敏度）：0.1~3% ；
4、输入阻抗：4~20mA 阻抗200Ω，0~10V 10KΩ；
5、工作电源：AC220V-±10%，50Hz-±2% AC24V±10%，50Hz-±2% DC24V±5%；
6、控制方式：比例调节方式；
7、输入控制信号：4～20mA或0～10mADC，电压信号0～5V或1～5V或0～10V，
8、输出位置反馈信号:4～20mA或0～10mADC，电压信号0～5V或1～5V或0～10V；
设计标准
设计标准: GB/ T12237—1989, DIN 3357/ 1, API 608
法兰标准: GB/ T9113.1, JB/ T 79, DIN 3202, JIS B2002, ASME B16.10
结构标准: GB/ T12221—1989, DlN 3202, JlS B2002, ASME 16.10
检验标准: GB/ T13927 DlN 3230/ 3, API 598 JIS B 2003

技术实现要素：
本实用新型的目的在于提供一种三通硬密封球阀，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种三通硬密封球阀，包括有阀体、设于阀体上的连接腔、安装于连接腔内的球体及与阀体连接腔导通的三个连接管道以及刮刀构件，所述的各连接管道与球体之间分别设有阀座，阀座与球体之间设有硬质密封块，所述的各连接管道内分别设有可调节阀座与球体之间间距的调节件，调节件与阀座之间设有压紧密封机构，该压紧密封机构包括有与阀座相对设置硬质密封块一端的另一端抵触的阀座密封垫圈、与阀座密封垫圈抵触的至少两块相互贴合的石墨填料密封块及设于石墨填料密封块与调节件之间的弹性抵压组件，所述润滑脂注入瓶的出口设在阀座与单向渗透膜之间；所述刮刀构件包括弧形薄板以及弹性支撑件，所述弧形薄板位于阀座的两侧并且底部安装有弹性支撑件，所述弧形薄板与球阀球体之相切且与阀座之间呈有一定角度。

进一步的，所述的石墨填料密封块为两块，两石墨填料密封块相贴合的端面为斜面；所述的弹性抵压组件包括有与石墨填料密封块抵触的弹簧座及过度环，过度环与弹簧座之间设有压缩弹簧，过度环相对于与压缩弹簧抵触一端的另一端与调节件抵触。
进一步的，所述的调节件为可与各连接管道呈螺纹旋接的调节管体。
进一步的，所述弧形薄板与阀座之间的夹角为15-30°。
进一步的，所述润滑脂注入瓶所用的材质的PVC。
进一步的，所述球体球面喷涂有1.5mm厚的硬质合金层。
进一步的，所述弹性支撑件包括弹簧和开合页，所述开合页的两端分别连接弧形薄板和阀座，所述弹簧设在弧形薄板和阀座之间的夹角区域内。

主要执行器技术参数表

执行器型号	PSQ、3810R、DTR角行程执行机构；防爆型3810系列
主要技术参数	电源电压：220V/50Hz、380V/50Hz；输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)；隔爆标志：ExdⅡBT4；手操功能：手柄。
	环境温度：-25～+70℃；环境湿度：≤95%

性能规范

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	聚四氟乙烯	≤150℃	水＼蒸汽
碳钢C型	对位聚苯	≤300℃	油晶等
铬镍钛钢P型	聚四氟乙烯	≤150℃	硝酸类
铬镍钛钢P型	对位聚苯	≤200℃
铬镍钼钛钢	聚四氟乙烯	≤150℃	醋酸类
铬镍钼钛钢	对位聚苯	≤200℃

Q944H电动三通硬密封球阀主要零件材料

阀体＼阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球体	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
阀座＼密封面	GB	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
	ASTM	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

Q944H电动三通硬密封球阀主要连接尺寸

公称压力 PN	公称通径 DN	尺寸(mm)
公称压力 PN	公称通径 DN	L	L0	D	K	d	Y	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	4-ф18	245	295
	80	320	160	200	160	135		20	8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	8-ф18	425	465
	150	510	255	285	240	2’0		24	8-ф23	450	505
	200	580	290	340	295	265		26	12-ф23	480	525
	250	670	335	405	355	320		30	12-ф25	530	565
	300	760	380	460	410	375		30	12-ф25	585	630
	350	850	425	520	470	435		34	16-ф25	625	675
	400	980	490	580	525	485		36	16-ф30	670	710
	450	1080	540	640	585	545		40	20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718		48	20-ф41	840	945
	700	1750	875	910	840	788		50	24-ф41	1050	1110
	800	1850	925	1025	950	898		52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998		54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110		56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325		58	32-ф54	1395	1450
2．5MPa	50	260	130	165	125	100		20	4-ф18	205	265
	65	320	160	185	145	120		22	8-ф18	245	295
	80	320	160	200	160	135		22	8-ф18	305	345
	100	370	185	230	190	160		24	8-ф23	340	420
	125	510	255	270	220	188		28	8-ф25	405	465
	150	510	255	300	250	218		30	8-ф25	450	505
	200	580	290	360	310	278		34	12-ф25	480	525
	250	670	335	425	370	332		36	12-ф30	530	565
	300	760	380	485	430	390		40	16-ф30	585	630
	350	850	425	555	490	448		44	16-ф34	625	675
	400	980	490	620	550	505		48	16-ф34	670	710
	450	1080	540	670	600	555		50	20-ф34	705	770
	500	1220	610	730	660	610		52	20-ф41	765	825
	600	1360	680	845	770	718		56	20-041	840	945
	700	1750	875	960	875	815		60	24-ф48	1050	1110
	800	1850	925	1085	990	930		64	24-ф48	1125	1220
	900	2050	1025	1185	1090	1025		66	28-ф54	1260	1315
	1000	2150	1075	1320	1210	1140		68	28-ф58	1325	1385
	1200	2450	1225	1520	1420	1350		72	32-ф58	1395	1450
4．0MPa	50	260	130	165	125	100	88	20	8-ф18	245	285
	65	320	160	185	145	120	110	22	8-ф18	265	315
	80	320	160	200	160	135	121	22	8-ф18	320	365
	100	370	185	235	190	160	150	24	8-ф23	355	465
	125	510	255	270	220	188	176	28	8-ф25	425	495
	150	510	255	300	250	218	204	30	8-ф25	470	535
	200	580	290	375	320	282	260	38	12-ф30	480	565
	250	670	335	450	385	345	313	42	12-ф34	530	605
	300	760	380	515	450	408	364	46	16-ф34	585	675
	350	850	425	580	510	465	422	52	16-ф34	625	705
	400	980	490	660	585	535	474	58	16-ф41	670	745
	450	1080	540	685	610	560	524	60	20-ф41	705	795
	500	1220	610	755	670	612	576	62	20-ф48	765	855
	600	1360	680	890	795	730	678	62	20-ф54	840	985
C1aSS150	2"	260	130	152	120．5	92		16	伞φ19	205	265
	2 1/2"	320	160	178	139．5	105		18	4-ф19	245	295
	3"	320	160	190	152．5	127		19	4-ф19	305	345
	4"	370	185	229	190．5	157		24	8-ф19	340	420
	5"	510	255	254	216	186		24	8-ф22	425	465
	6"	510	255	279	241．5	216		26	8-ф22	450	505
	8"	580	290	343	298．5	270		29	8-ф22	530	525
	10"	670	335	406	362	324		31	12-ф25	630	565
	12"	760	380	483	432	381		32	12-ф25	680	630
	14"	850	425	533	476	413		35	12-ф29	625	675
	16"	980	490	597	540	470		37	16-ф29	670	710
	18"	1080	540	635	578	533		40	16-ф32	705	770
	20"	1220	610	699	635	584		43	20-ф32	765	825
	24"	1360	680	813	749．5	692		48	20。ф35	840	945
	28"	1750	875	927	864	800		71	28-ф35	1050	1110
	32"	1850	925	1060	978	914		81	28-ф41	1125	1220
	36"	2050	1025	1168	1086	1022		90	32-ф41	1260	1315
	40"	2150	1075	1289	1200	1124		90	36-ф41	1325	1385
	48"	2450	1225	1511	1422	1359		108	44-ф41	1395	1450

球阀为一种启动件，即球体由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。三通高温球阀主要用于锅炉及高压蒸汽的工况中，其主要起到换向的作用。传统的三通高温球阀主要由阀体、设于阀体上的连接腔、安装于连接腔内的球体及与阀体连接腔导通的三个连接管道，通过调节球体的角度，可促使两两连接管道实施导通。为了保证在换向时阀体的密封性，连接通道与球体之间通过会设置带有弹簧的阀座，阀座上设有与球体密封的硬密封块，此种密封方式虽然可实现密封，但在使用过程中任然容易出现泄漏等情况。

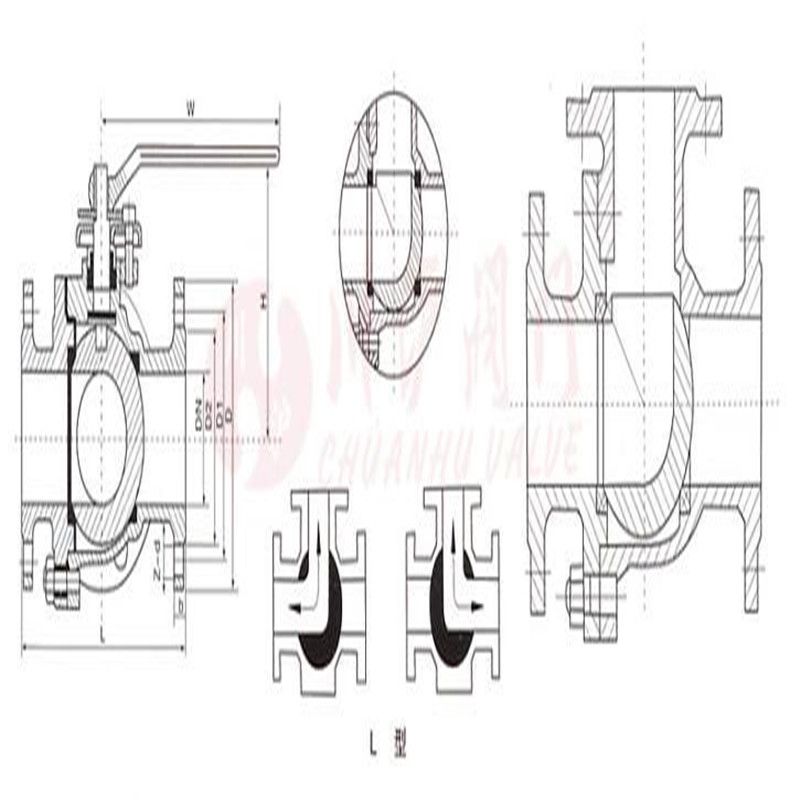

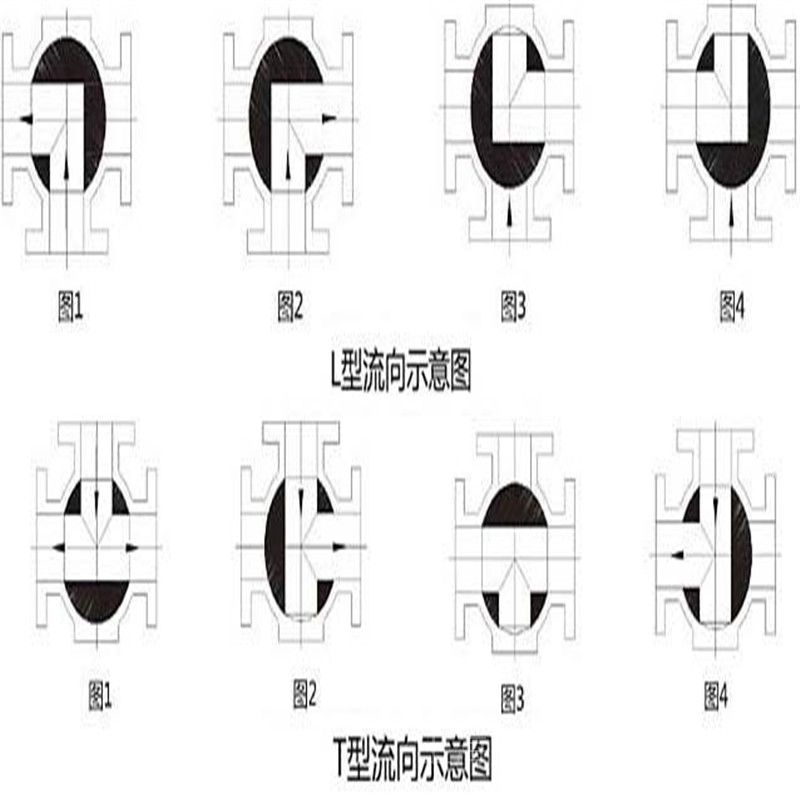

可为L形和T形，L形三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。电动三通法兰球阀采用回转式角行程电动执行机构，以AC220V、380V、DC24V电源电压作动力，接受工业自动化仪表控制系统输入（4-20mA）电流信号或电压信号，即可控制运转，电动三通法兰球阀实现对工艺介质的比例调节或二位切换控制。

Q944H电动三通硬密封球阀请按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
