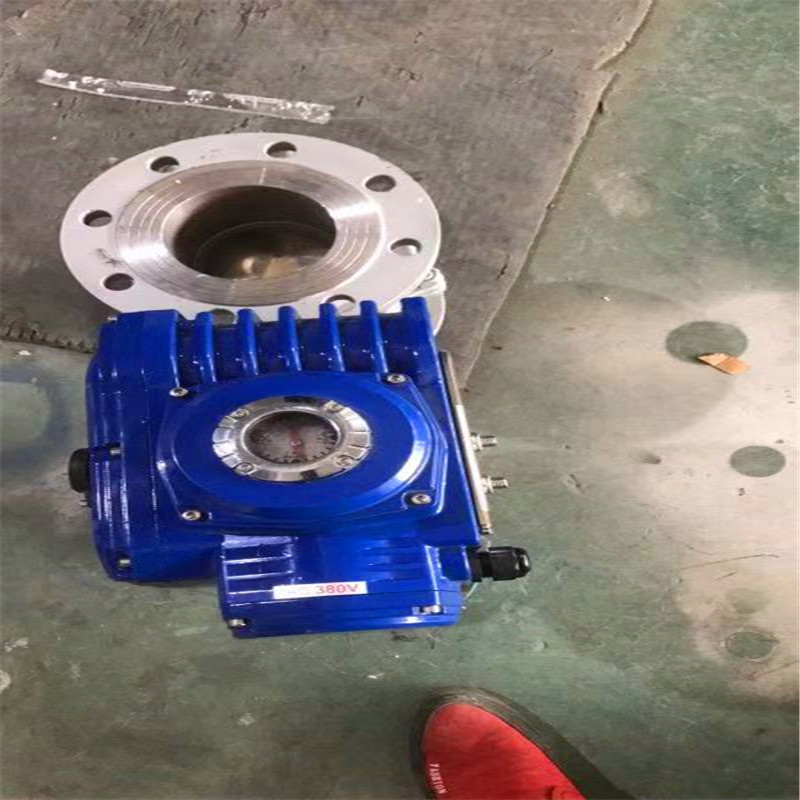

BQ971PPL电动对夹式保温球阀产品说明
对夹式保温球阀照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显着的优点，保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。该阀设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

对夹式保温球阀工作原理

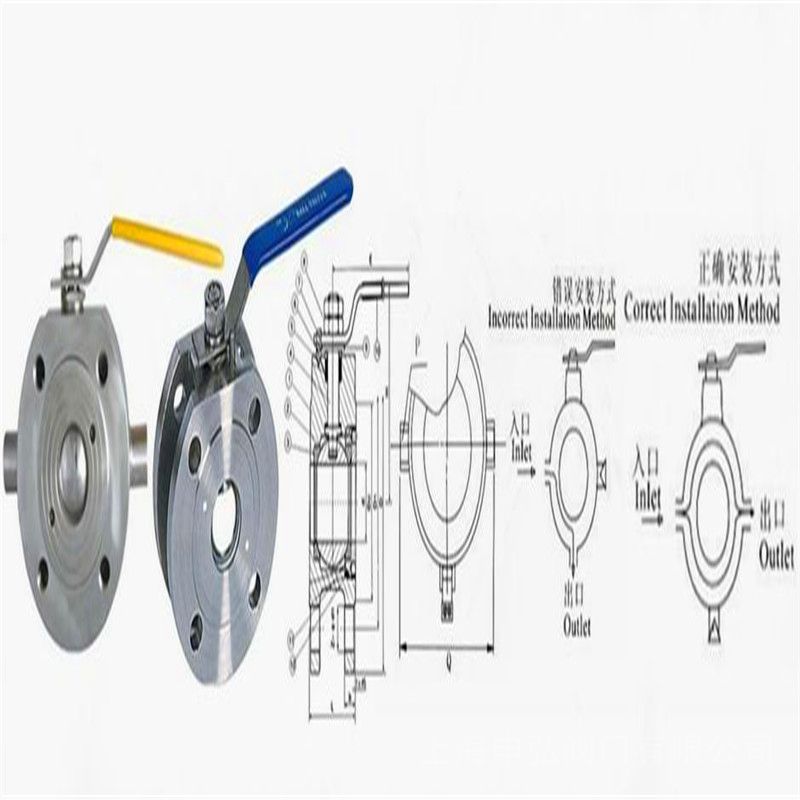

对夹式保温球阀的两端法兰之间焊装一个金属夹套，在保温球阀的侧面、底部装有夹套的连接口，用于蒸汽或导热油的进出，从而起到对球阀的保温效果，确保粘稠介质流通正常。是电动球阀中的一种由精小型电动执行机构与阀体是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。执行机构可选配：开关型；调节型；电压可选配：24V；220V；电动对夹球阀采用一体化结构，与电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转。
对夹式保温球阀产品特点
1、对夹保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷。
2、对夹保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。
3、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。

标准规范
设计制造标准：GB/T12237、ASME B 16.34
结构长度标准：GB/T 12221-2005、ASME B 16.10
连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、JB/T9092、API 598

BQ971PPL电动对夹式保温球阀技术参数

公称通径	DN10～150mm
公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性	快开特性
可调范围	DN10-80	DN100-150
	250:1	350:1
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤180℃、PPL≤300℃、硬密封≤450℃

执行器技术参数

执行器类别	引进型JOX系列执行器参数	引进型3610R系列执行器参数	引进型JHQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

电动保温球阀主要零件材料：

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封填料	V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

五、电动保温球阀主要设计标准：

设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

BQ971PPL电动对夹式保温球阀外形尺寸

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	Z-Md	H	W
15	35	95	65	45	4-M12	291	155.2
20	38	105	75	55	4-M12	296	155.2
25	42	115	85	65	4-M12	301	155.2
32	50	135	100	78	4-M16	311	195
40	60	145	110	85	4-M16	318	195
50	70	160	125	100	4-M16	326	234
65	95	180	145	120	4-M16	336	234
80	118	195	160	135	8-M16	363	271
100	140	215	180	155	8-M16	383	325
125	175	245	210	185	8-M16	403	414
150	210	280	240	210	8-M16	418	420

适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
电动球阀安装过程的注意事项
1、电动球阀的维护包括在安装前的准备工作、电动管路球阀的安装、电动管路球阀安装后的检查、电动管路球阀的维修。
2、电动球阀在使用过程中出现锈蚀现象。经过金相组织分析、染色试脸、热处理试脸、SEM等试验分析，找到了材料锈蚀的关键因素是因为材料中沿晶界的碳化物析出形成贫铬区阀门。
3、电动球阀安装完毕后，启动电动管路球阀开、关数次，应该动作灵活，受力均匀，球阀工作正常；根据管道压力设计要求，通压后检测电动球阀与管道法兰结合面的密封性能。
4、为了保证电动球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受管路球阀自身重量，如果发现管线不能承受管路球阀重量，则在安装前为管线配备相应的支撑。
5、电动管路球阀法兰与管线法兰间按管路设计要求装上密封垫，法兰上的螺栓需对称、逐次、均匀拧紧，如果管路球阀采取电动等执行器时，按说明书完成电源的安装。
6、此外，确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。
7、电动球阀的任何一段都可安装在上游端，手柄电动球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电动执行器的管路球阀，则必须垂直安装，阀门进出口处在水平位置上。
8、电动球阀锈蚀。材质为CF8M的电动球阀在使用过程中出现锈蚀现象。奥氏体不锈钢经正常热处理后，室温下组织应为奥氏体，耐蚀性能很好。为了分析球阀的锈蚀原因，在其上取样进行分析。
9、核对电动管路球阀铭牌，并对电动球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。
10、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于电动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。
