AT气动对焊式半球阀简介

一种偏心半球阀，包括阀体，所述的阀体内设置有球冠，所述的球冠由其上方的阀杆控制旋转，所述的阀体内还设置有调整座，所述的调整座和球冠之间设置有阀座，所述的阀座上设置有刮料部件，所述的刮料部件包括可伸缩的刷毛。本实用新型具有以下有益效果：球冠在开启时，球冠上的吸附滞留物能够被伸缩的刷毛刷落，防止时间久了滞留物硬化风干变为结垢，难以去除，并且影响阀门正常开启和关闭。可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源就可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质.半球阀是上世纪90年代问世的一种阀门，半球阀已经发展成为一种主要的阀类，广泛应用于能源、石油、化工、冶金等领域，起着截流、节流等作用，现有半球阀还存在一些缺点，现有偏心半球阀的阀体内腔为球形，介质进入阀体后易产生滞留物和结垢，影响阀门的流通能力，阀体中间为球形内腔，介质进入阀体后，流速会减小，介质中渣滓易沉积，形成紊流、涡流、气蚀，影响使用寿命，阀门开启后，介质冲击阀体易产生不平衡力，阀门振动严重、噪声大。

针对现有技术中的不足，本实用新型提供一种偏心半球阀，来解决偏心半球阀的球冠上吸附滞留物和结垢，导致阀门关闭卡阻，扭矩增加，严重时阀门无法启闭而功能失效的问题。是靠旋转半球来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。

【AT气动对焊式半球阀产品特点】
1.流体阻力小，其阻力系数与同长度的管段相等；
2.结构简单、体积小、重量轻；
3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用；
4.偏心结构设计，阀门打开时迅速脱离阀座，减少摩擦，提高寿命；
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；
AT气动对焊式半球阀主要性能指标

主要零部件材料表

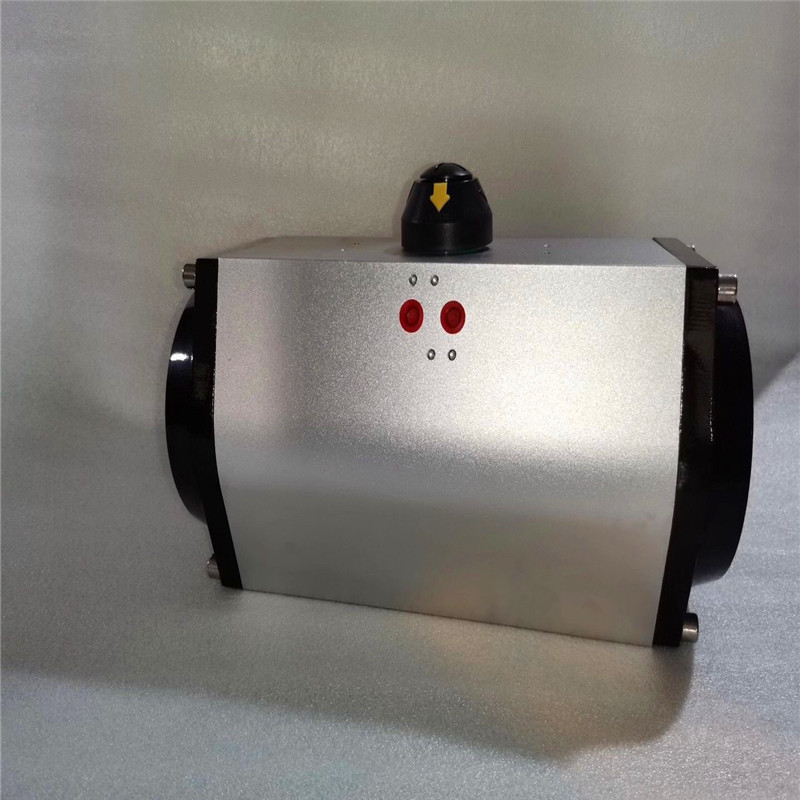

三、主要执行器参数

四、AT气动对焊式半球阀主要外形尺寸表

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取*新数据。


为达到以上目的，本实用新型采用的技术方案为:—种偏心半球阀，包括阀体，所述的阀体内设置有球冠，所述的球冠由其上方的阀杆控制旋转，所述的阀体内还设置有调整座，所述的调整座和球冠之间设置有阀座，是由高准度活塞式气动执行器及和偏心半球阀组成，气动偏心球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源就可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，增加使用寿命，阀芯后部设有一个导流翼，可以使流体稳定流动，气动偏心调节阀具有良好的稳定性。其次，还有流量大，可调范围大等特点。

请按以下指示进行安装：
   a:取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
   b:安装前应按规定的信号（电动或气动）进行整机测试（因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
   C:备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
   d在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
   e:本类阀应安装在管道的水平方向或垂直方向。
   f:安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离
   g:与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
