BQ941PPL电动保温球阀产品说明

电动保温球阀采用电动角行程执行机构与夹套保温球阀组成，具有良好的保温保冷特性，且气动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。采用一体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。采用一体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC 电源即可控制运转。电动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构，因而夹套保温电动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

　电动保温球阀由于采用了蒸气夹套保温，故即使外界温度降到零度以下，球阀仍操作灵活以保证输油管道能断开，其优点是一般控制阀门所没有的。保温球阀是重油输送管道理想的控制阀门，根据用户需要夹套里注入蒸气、导热油等使整个阀门保温或降温达到所需要的温度，能防止介质结晶。法兰连接按JB/T 79-94标准制造用于石油、化工、冶金、制药等行业。

【工作原理】：

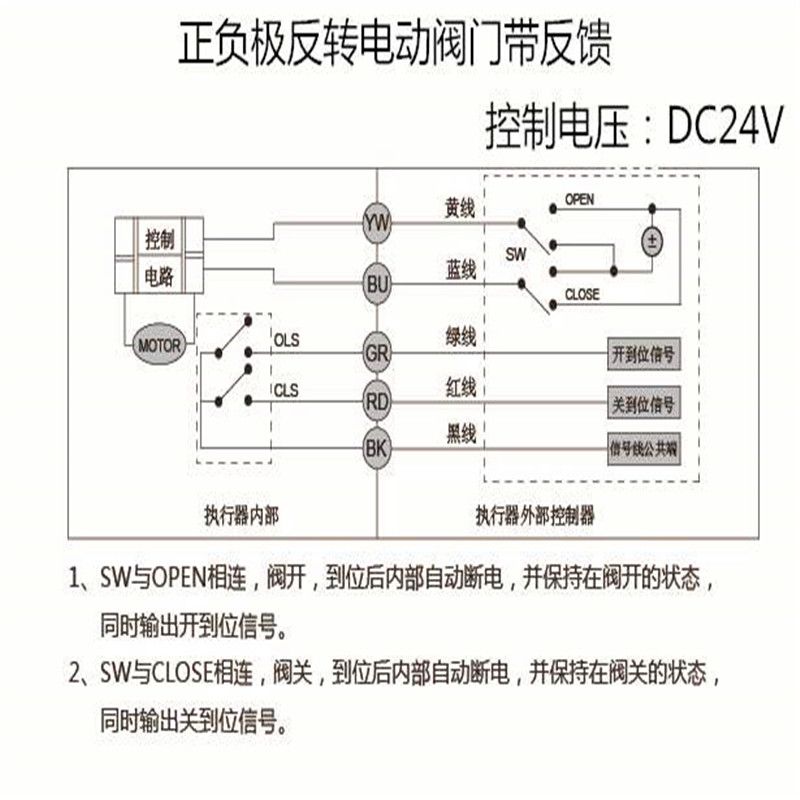

    BQ941PPL电动保温球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90o）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。
电动保温球阀,包括阀体,阀盖,阀芯,阀杆和驱动机构,所述阀杆穿过在阀体上部的导孔,并采用填料密封,该填料上方设置阀盖进行固定,所述阀杆上端连接驱动机构,下端连接安装在阀体内部密封座上的阀芯,所述阀体外壁设置带有进出口的夹套,该夹套用于流通保温液,所述驱动机构为电动执行装置,该电动执行装置的控制线连接安装在阀体内腔的温度传感器.本实用新型密封性能可靠,并可以有效防止阀门内介质凝固,并可以根据阀体内腔的温度对阀门的开启进行电动调节.

【产品特点】：
1、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、采用整体式夹套结构设计，更能均匀地保温、保冷。
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、采用进口增强聚四氟乙烯材料具有良好的自润滑性，和耐高温性能。

BQ941PPL电动保温球阀主要技术参数：

执行机构

主要性能指标

主要材质

☆主要技术标准

☆主要性能规范

BQ941PPL电动保温球阀主要尺寸表

电动保温球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

BQ941PPL电动保温球阀安装过程的注意事项
1、电动球阀的维护包括在安装前的准备工作、电动管路球阀的安装、电动管路球阀安装后的检查、电动管路球阀的维修。
2、电动球阀在使用过程中出现锈蚀现象。经过金相组织分析、染色试脸、热处理试脸、SEM等试验分析，找到了材料锈蚀的关键因素是因为材料中沿晶界的碳化物析出形成贫铬区阀门。
3、电动球阀安装完毕后，启动电动管路球阀开、关数次，应该动作灵活，受力均匀，球阀工作正常；根据管道压力设计要求，通压后检测电动球阀与管道法兰结合面的密封性能。
4、为了保证电动球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受管路球阀自身重量，如果发现管线不能承受管路球阀重量，则在安装前为管线配备相应的支撑。
5、电动管路球阀法兰与管线法兰间按管路设计要求装上密封垫，法兰上的螺栓需对称、逐次、均匀拧紧，如果管路球阀采取电动等执行器时，按说明书完成电源的安装。
6、此外，确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。
7、电动球阀的任何一段都可安装在上游端，手柄电动球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电动执行器的管路球阀，则必须垂直安装，阀门进出口处在水平位置上。
8、电动球阀锈蚀。 材质为CF8M的电动球阀在使用过程中出现锈蚀现象。奥氏体不锈钢经正常热处理后，室温下组织应为奥氏体，耐蚀性能很好。为了分析球阀的锈蚀原因，在其上取样进行分析。
9、核对电动管路球阀铭牌，并对电动球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。
10、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于电动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。

电动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
