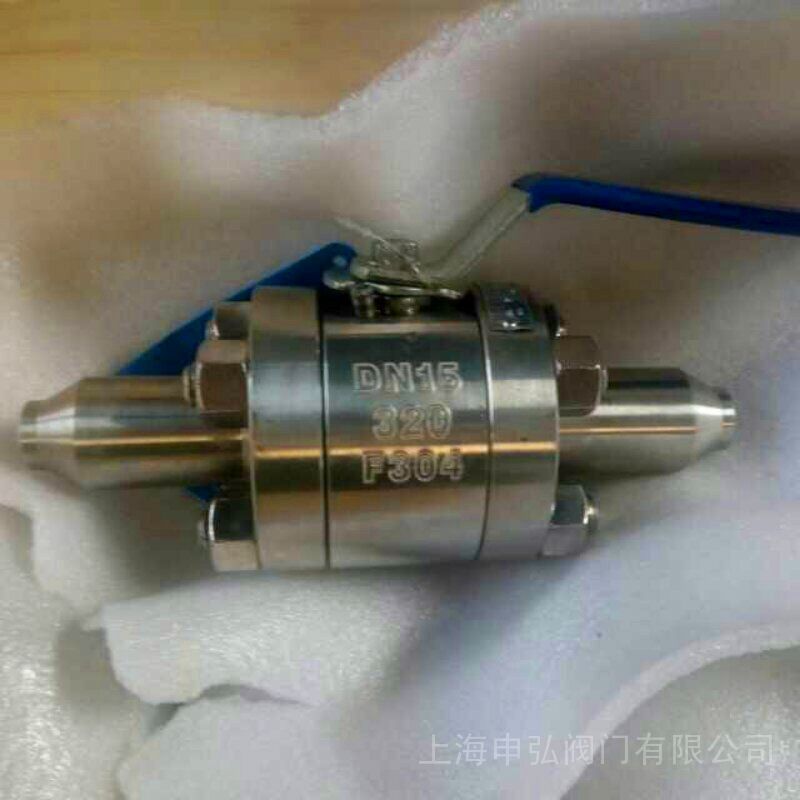

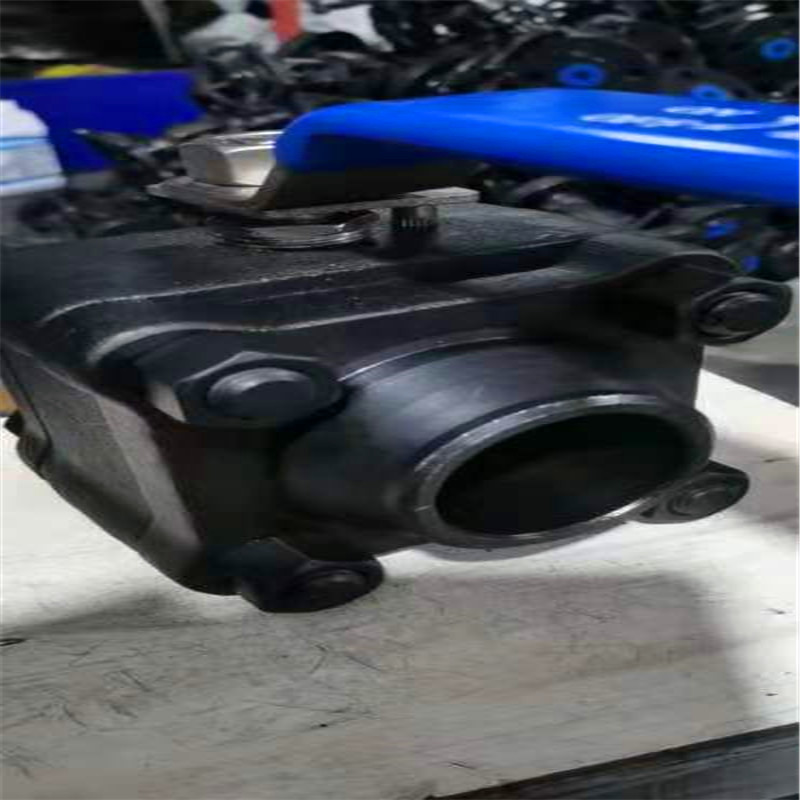

Q61H加长袖管焊接球阀产品说明

长输管道是石油、天然气和成品油等长距离运输*廉价、*安全和*便捷的方式，因此长输管线在世界范围内得到广泛的应用。全焊接管线球阀因其具有开关迅速、流阻小、结构紧凑、质量轻和密封可靠等优点，而成为长输管道实现集输、分输以及站内循环、设备连通、倒罐、越站和清管器收发等作业所使用的首选控制部件。目前，球形阀的外形结构有两大类，一类是球状全焊接阀体结构，另一类是筒状全焊接阀体结构。不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压 力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。由于阀体材料跟管道材质一样,会出现应力不均,不会 由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏。

1.阀杆防冲出及有效密封结构：阀杆采用下装式、设置带有密封垫片的倒密封结构，倒密封的密封力随阀腔介质压力的增高而增大，从而确保阀杆的密封。当阀腔异常升压时，阀杆不会被冲出。填料采用V型结构，能将阀腔内部的介质压力及外部压盖的锁紧力有效的转化成阀杆的密封力。
2.耐火结构：根据用户的需要，球阀可设计成耐火结构，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构，有效阻止介质的扩散，防止火灾扩大。
3.防静电结构：根据用户需要，球阀可设计防静电结构，即在球体与阀杆、阀杆与阀体之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，达到清除静电的目的。避免静电打火点燃易燃介质，确保系统安全。
4.带锁结构：对安装在野外的或防止非工作人员误操作的，以及在有些震动较大的场合手柄受到撞击易产生误操作的阀门，在阀门的全开或全关的位置设有锁定孔，需要时可加锁，起到安全保险作用。
球状阀体采用单条焊缝组焊式，球状阀体由左右两个封头形状的阀体在中间的纵向焊缝组焊，填料箱通过横向焊缝组焊在球形阀体的上端面。这种结构的阀体虽然焊缝少，且焊缝远离阀座，焊接热不易损伤阀座，但是这种结构的纵向焊缝与横向焊缝会产生交叉，使得交叉的焊缝处会有应力集中。
本实用新型的目的在于克服现有技术的缺陷而提供一种全焊接管线球阀，它具有受力均匀、结构紧凑、质量轻、外形美观、泄漏点少等优点。本实用新型的目的是这样实现的:一种全焊接管线球阀，包括阀体、阀座、球体、阀杆、O型密封圈和主密封圈；所述阀体包括左阀体、中阀体、右阀体和填料箱，其中:所述左阀体和右阀体为对称结构的部分球体，所述中阀体为弥补所述左阀体和右阀体的部分球体，所述左阀体、中阀体、右阀体通过两道对称的纵向焊缝组焊而成为一个整体的球体；

Q61H加长袖管焊接球阀制造标准
1, 设计和制造符合BS5351 MSS SP-118,
2, 连接方式符合:
     1) 承插焊接符合ANSI B16.11, JB/T1751
     2) 螺杆两端符合ANSI B1.20.1, JB/T7306;
     3) 对焊连接符合ANSI B16.25, JB/T12224
     4) 两端法兰符合ANSI B16.5, JB79
3, 测试和检验符合: API598; GB/T13927, JB/T9092
本实用新型的全焊接管线球阀的技术方案，采用非交叉焊缝构成阀体，即采用两道纵向焊缝和一道横向焊缝构成球形阀体，焊缝距离阀座较远，焊接过程中可以控制高温不会传递到阀座的密封区域，对O型圈和主密封圈的热影响较小，这样不会使阀座的主密封圈与O型圈烧坏或变形，另外，由于焊缝离阀座较远，阀座部位的径向焊接变形也极其有限，这样就防止了阀座的卡塞，从而保证了阀门良好的密封效果。本实用新型的全焊接管线球阀具有受力均匀、结构紧凑、质量轻、外形美观、泄漏点少等优点。经过计算，本实用新型的全焊接管线球阀的整体质量较筒型结构的球阀减轻，这在很大程度上降低了制造和米购成本。

本实用新型的全焊接管线球阀，球形阀体的受力状况优于筒形阀体结构，抗弯曲和抗挤压能力强，阀体设计壁厚小，质量轻，结构整体性能好。只是在阀门左右焊接处留有一坡口方便直接焊接在管道上，如果客户因为需要改管道，或者一次焊接不 成功等意外情况，需要把阀门从管道上切割下来进行处理，再次进行焊接，由于坡口离阀体太近，如果操作不当影响下次焊接，还有一种情况是怕焊接时不小心焊渣 流入阀体内部影响阀门密封，及使用。为了防止袖管焊接时对全焊接球阀本体的密封造成损伤，一般要求球阀在出厂前完成袖管的焊接工作，同时为了便于后续与管线进行焊接，要求袖管采用与管线相同的材质，袖管的长度须保证其与管道焊接时产生的热量不对全焊接球阀的密封性能造成影响，袖管应在全焊接球阀检测进行之前焊到阀体上，气液联动执行机构的信号取压点和动力气源的开口应在袖管上。袖管可以由球阀采购方提供材质编号和要求，由全焊接球阀制造厂购买，也可以由球阀采购方提供给全焊接球阀制造厂，袖管与全焊接球阀焊接完成后，需要对焊缝进行水压试验，并且需要第三方现场见证。

全焊接球阀袖管与管道的连接端应保证材质强度的适配性和可焊性(提供焊接工艺评定或焊接试板)，与球阀连接的工艺管道的材质及壁厚遵循国家或国际标准，全焊接球阀袖管对焊连接端坡口应符合应执行ASME B31.8的规定的要求。在原三片式对焊球阀的焊接端加长，连接紧固，通过球芯90度旋转来达到截断或接通管路中的介质。
Q61H加长袖管焊接球阀主要材质

Q61H加长袖管焊接球阀主要安装尺寸

 全焊接球阀袖管的好处是：为了防止对阀门焊接时对全焊接球阀本体的密封造成损伤，袖管加长可以避免这个问题，像一般全焊接球阀袖管在出厂前完成焊接工作，一般的工况当中都要求袖管的材质与管道材质及阀体材质一制，袖管一般按照客户的要求定制。以上实施例仅供说明本实用新型之用，而非对本实用新型的限制，有关技术领域的技术人员，在不脱离本实用新型的精神和范围的情况下，还可以作出各种变换或变型，因此所有等同的技术方案也应该属于本实用新型的范畴，应由各权利要求所限定。

Q61H加长袖管焊接球阀安装
1、A105材质的管件适合的焊条：结构钢焊条，比如J426、J427焊条等。
2、A105是美国ASTM标准号，A代表的是普通碳素结构钢。标准名：管道部件用碳素钢锻件。因为这个标准里只规定了一种碳钢锻件，A105也就算一种锻件碳钢牌号。A105也是一种材质代号,属于特殊钢材，是一种冷锻钢。A105是一种低碳钢锻件，与20钢类似。
3、普通碳素结构钢又称普通碳素钢。含碳量0.06-0.22%，以小于0.25%*为常用。属于低碳钢，每个金属牌号表示该钢种在厚度小于16mm时的屈服点。与优质碳素钢相比，对含碳量、性能范围以及磷、硫和其他残余元素含量的限制较宽。我国和某些国家根据交货的保证条件，把普通碳素钢分为三类：甲类钢（A类钢），只保证力学性能，不保证化学成分，乙类钢（B类钢），只保证化学成分，不保证力学性能；特类钢（C类钢），既保证化学成分，又保证力学性能。特类钢常用于制造较重要的结构件。

本实用新型公开了一种全焊接管线球阀，包括阀体、阀座、球体、阀杆、O型密封圈和主密封圈。所述阀体包括左阀体、中阀体、右阀体和填料箱；所述左阀体和右阀体为对称结构的部分球体，所述中阀体为弥补所述左阀体和右阀体的部分球体，所述左阀体、中阀体、右阀体通过两道对称的纵向焊缝组焊而成为一个整体的球体；所述中阀体的上端面上开设一阀杆插孔；所述填料箱通过一道横向焊缝并对应所述阀杆插孔焊接在所述中阀体的上端面上。本实用新型的全焊接管线球阀的整体质量较筒型结构的球阀减轻30％～40％，这在很大程度上降低了制造和采购成本。
