U641SM气动柱塞阀简介

气动柱塞阀，包括阀体，阀体上设有阀门，阀体内设有阀芯，阀芯包括固定阀芯和活动阀芯，固定阀芯设置在阀体的一端，活动阀芯为环形空心结构且与气缸连接，在气缸的作用下活动阀芯可移动使阀门打开或关闭。本实用新型活动阀芯为空心结构，大幅度减轻了阀芯的重量，当阀门关闭时，气缸只需要克服介质施加在活动阀芯环形截面上的阻力，因此气缸的缸径可以大幅度减小，从而使阀门整体体积大为减小，反应时间变短,且结构简单，成本低。

随着工业自动化技术的发展，需要一些设备能适应该发展的要求，流体压力的远距离自动控制，就是需要解决的问题之一。目前，现有的流体压力的远距离自动控制，采用气动控制的较少，同时，现有气动控制阀均存在气缸体积过大，气动控制力不足，阀门通径小，反应时间过长，价格过高等问题，制约着气动控制阀的发展和应用。
U641SM气动柱塞阀产品特点：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

本实用新型的特点还在于:

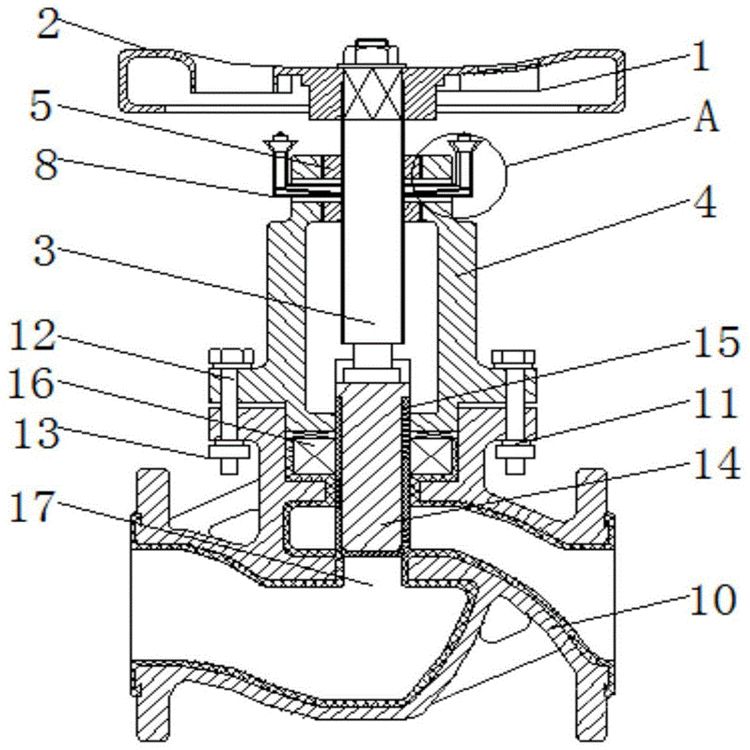

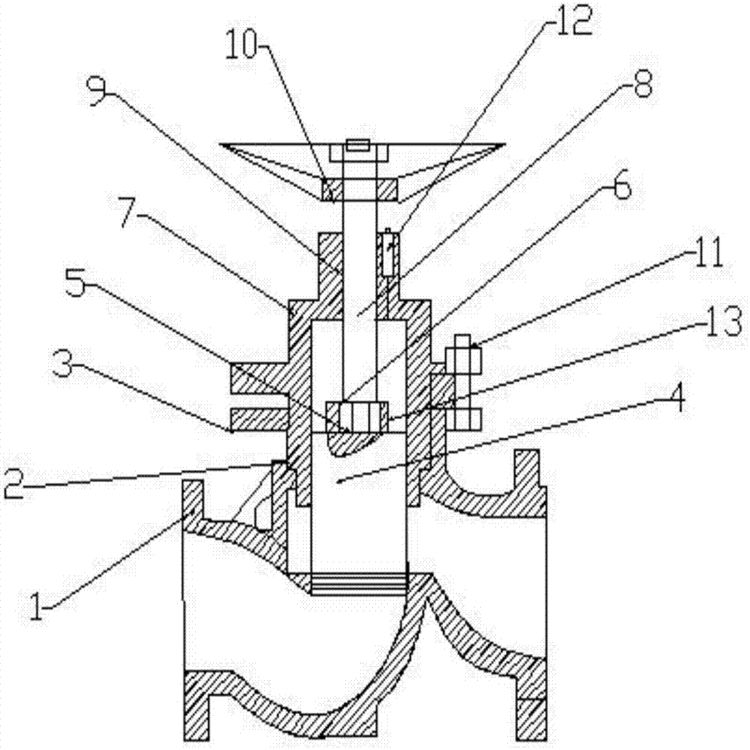

固定阀芯的两端通过一根阀柱连接，固定阀芯的一端固定在阀体上，另一端套接于活动阀芯内。活动阀芯与气缸通过法兰连接，连接处设有通气孔。固定阀芯与阀体之间设有O型密封圈，固定阀芯与活动阀芯之间设有Yx型密封圈。活动阀芯外部侧壁与阀体内部侧壁之间设有Yx型密封圈，活动阀芯端部与阀体内壁之间设有O型密封圈。
本实用新型具有如下有益效果:
1、本实用新型活动阀芯为空心结构，大幅度减轻了阀芯的重量，当阀门关闭时，气缸只需要克服介质施加在活动阀芯环形截面上的阻力，因此气缸的缸径可以大幅度减小，
2、本实用新型结构简单，成本低。

U641SM气动柱塞阀主要参数

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

主要零件材料及主要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

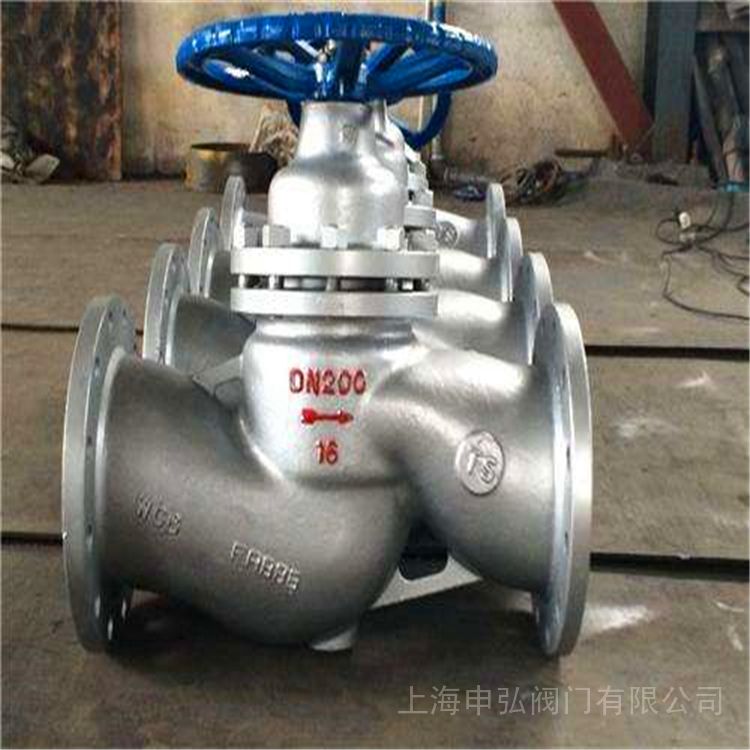

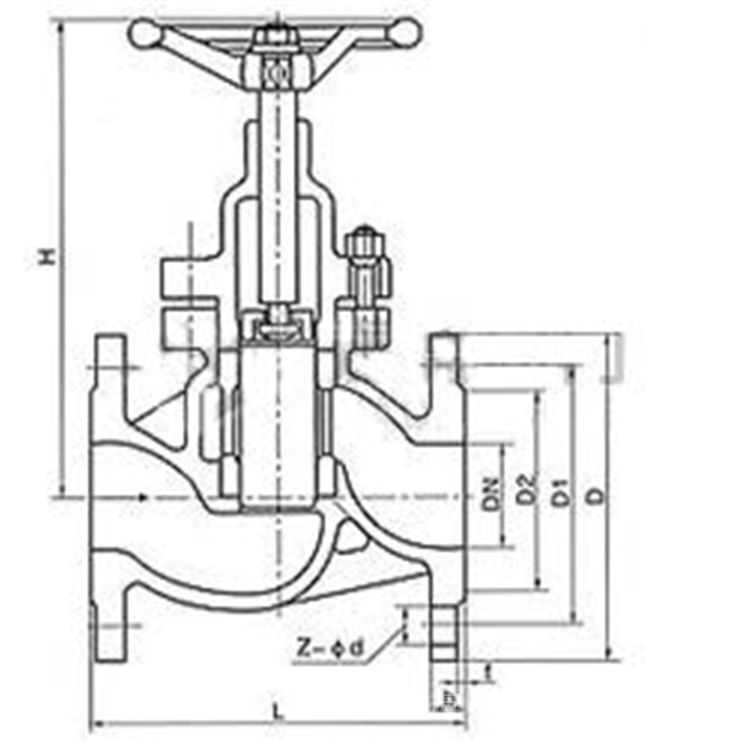

U641SM气动柱塞阀连接尺寸：

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
公称通径 DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25
	H	133	140	165	180	200	226	267	300	340	388	410	498	580	985	110
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240	330	540

2.5MPa U41SM-25 U41SM-25P U41SM-25R
公称通径 DN(mm）		l 15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448
	b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ25	12-φ30	16-φ30	16-φ34
	H	133	140	165	180	200	230	230	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4 5	6	8.8	12	16	22	32	42	70	95	180	260	350	570

4.0MPa U41SM-40 U41SM-40P U41SM-40R
公称通径DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要形尺及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515
	D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422
	b	16	16	16	18	18	20	22	22	24	28	30	32	42	46	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34
	H	133	140	165	180	200	230	267	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4.5	6	8.8	12	16	22	32	42	70	95	180	260	480	690

本实用新型的目的是提供一种气动柱塞阀，解决了现有技术中存在的气缸体积过大，反应时间过长的问题。本实用新型的技术方案是，气动柱塞阀，包括阀体，阀体上设有阀门，阀体内设有阀芯，阀芯包括固定阀芯和活动阀芯，固定阀芯设置在阀体的一端，活动阀芯为环形空心结构且与气缸连接，在气缸的作用下活动阀芯可移动使阀门打开或关闭。当本气动柱塞阀和管道法兰连接后，O型密封圈被压紧，可防止介质泄露。本实用新型的活动阀芯为空心结构，当阀门关闭时，气缸4只需要克服介质施加在活动阀芯环形截面上的阻力，所以气缸的缸径可以大大减小，使阀门整体体积大为减小，重量变得更轻。利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。气动柱塞截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。气动截止阀阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

U641SM气动柱塞阀安装和维修：
1、柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
3、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
4、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
