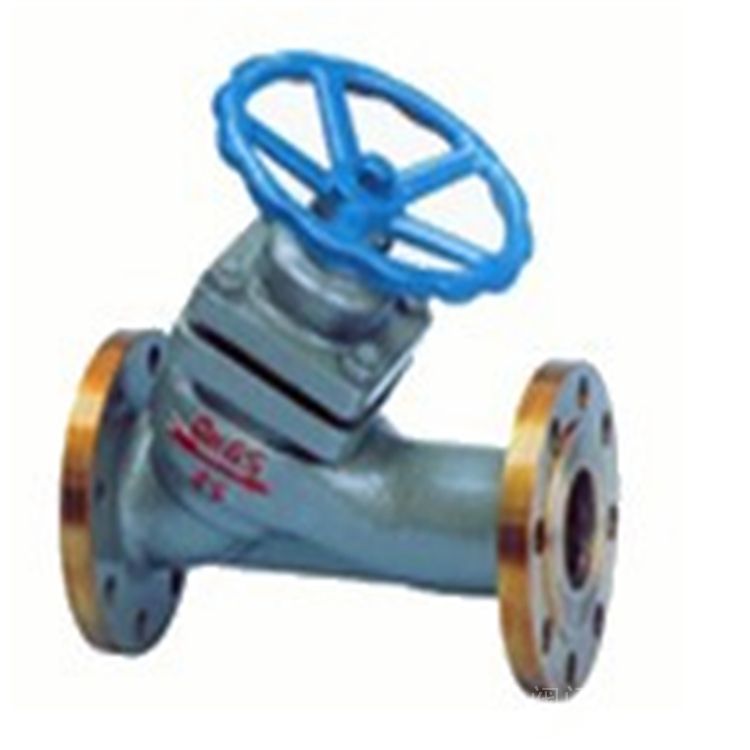

U45SM直流式柱塞阀简介
本发明涉及一种柱塞阀的双重密封结构，具体的说是用于柱塞阀的一种密封结构形式，属于机械结构技术领域。由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。直流式柱塞阀较大的优点是介质在内流动平衡转弯拐角少。直通式流线为二通形、角式流线为直角形、而直流式流线为直流形，根据对三种柱塞阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5，阻力大大降低。

U45SM直流式柱塞阀产品特点：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

背景技术：
在已有技术中，柱塞阀一般都是由圆柱形柱塞与密封圈形成的密封副来达到密封 的目的。由于密封圈都由弹性非金属材料制成，硬度低，密封面在某些介质中容易擦伤，使 密封失效。
发明内容
本发明的目的在于克服上述不足之处，从而提供一种柱塞阀双重密封结构，该密 封结构能大大增加阀门的密封性能，延长柱塞阀的密封寿命。按照本发明提供的技术方案，所述柱塞的圆柱底部相应设有一个与阀座孔底面的锥面相同锥度 的圆柱底部的锥面，所述柱塞的圆柱面与下密封圈的内表面形成一个过盈密封副，柱塞的 圆柱底部的锥面与阀体阀座底面中心处的阀座孔底面的锥面形成另一个密封副。所述隔环的侧面开设若干个通孔。

U45SM直流式柱塞阀主要技术参数

直流式截止阀主要零件材料

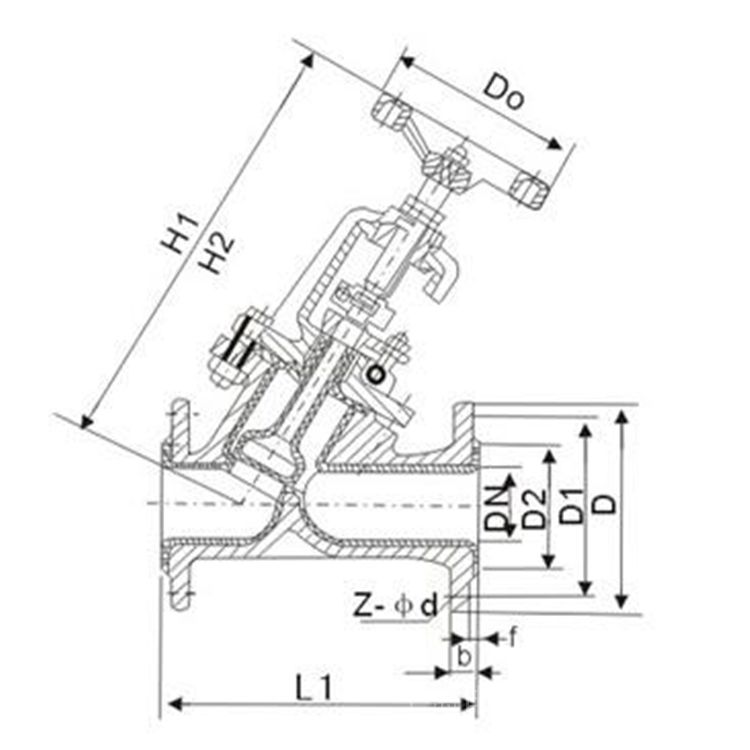

U45SM直流式柱塞阀连接尺寸：

所述柱塞的圆柱面与上密封圈的内表面形成密 封副，起到阻止介质向阀盖处泄漏的作用。本发明与已有技术相比具有以下优点本发明结构简单、紧凑、合理，圆柱面密封副是软密封，密封性极好，而锥密封副是 硬密封，当软密封失效时，硬密封起主要密封作用。此种双重密封结构能大大增加阀门的密 封寿命。

U45SM直流式柱塞阀安装和维修：
1、直流式柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
3、柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀的略加旋紧以至不渗漏即可，同时更换时应防止柱塞和新装密封环裂痕和碰伤。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
