Y型手摇刷式过滤器产品说明

本实用新型涉及y型过滤器技术领域，更具体地说，本实用新型涉及一种手摇刷式y型过滤器。手摇刷式过滤又称SLVY手摇刷式过滤器,是一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。清洗可在过滤器工作过程中进行，无需断流不影响设备的正常运行。

     该过滤器结构合理，用材讲究，壳体采用优质碳钢，也可根据用户要求采用不锈钢；有机毛刷采用无机材料制成（弹性好，强度较高，耐蚀及耐老化性能优）和不锈钢刷架组成；滤网为精心制作不锈钢楔形网，结构讲究，十分便于刷去杂物，过滤、清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤。使用时只需轻轻转动刷架外部的手柄即可。

Y型手摇刷式过滤器背景技术：

y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用，手摇刷式y型过滤器由骨质尼龙刷及不锈钢部件组成，该部件穿过过滤器盖，刷式装置安装在不锈钢滤网内部，过滤器盖外装一简便的手柄，只需轻轻转动手柄，即能从滤网上刷除微粗杂质通过排污口排出，刷洗过程中水流不中断，不必停机和拆卸过滤器清洗滤网，外壳为优质碳钢筒体。

一种y型过滤器排污结构，该实用新型包括y型过滤器阀体、进液口、出液口、过滤腔、密封端盖、过滤网筒、杂质集中出口、杂质收集装置、杂质收集储存室、过滤网以及辅助回液管；该一种y型过滤器排污结构能够利用杂质收集装置收集y型过滤器中杂质，y型过滤器不易堵塞，能够延长清洗维护周期；清理杂质时，y型过滤器和管道能够继续工作。

但是其在实际使用时，仍旧存在较多缺点，如不能有效对过滤网的表面附着的杂质进行清除。由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内 部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，完成排污，不拆卸过滤器清洗内 部滤网，清洗排污过程水流不中断。

Y型手摇刷式过滤器产品特点

■ 单台大过滤流量可达970M3/H

■ 过滤精度从4000μm -20μm

■ 滤网可选钻孔（4000-800μm）、楔形（1000-50μm）、编织组合（800-20μm）

■ 小工作压力≥0.1MPa

■ 高工作压力≤1.6MPa

■ 工作温度≤95℃

■ 清洗方式：刷式

■ 安装形式：可立式安装或卧式安装，多台并联可获得大流量

Y型手摇刷式过滤器产品选型

为了能适用客户的水系统的技 术要求，为了佳的过滤效 果，达到为客户节能、省电、省水、的高要求，华凯环 保作为的水过滤解决方案供应商，我们的工程师将用技 术知识，丰富的应用经验，为您做出佳的方案选择。Y型手摇刷式过滤器是一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程中水流不中断。您在选择手摇刷式过滤器的时候，请考虑以下几个参数：

1、处理流量

2、过滤介质的化 学 性 质

3、过滤介质的悬浮物浓度

4、要求的过滤精度

5、管道的压力、过滤精度对照表

Y型手摇刷式过滤器技术实现要素：

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种手摇刷式y型过滤器，其中转动杆错位设置，清洁毛刷与过滤网的表面相接触，使用人员通过摇柄可使得中心轴转动，清洁毛刷对过滤网的内腔侧壁进行扫刮，提高了清洁毛刷的清洁面积，并对过滤网的表面进行清洁，提高了y型过滤器壳体的过滤性能，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种手摇刷式y型过滤器，包括y型过滤器壳体，所述y型过滤器壳体的一端开设有进水口，且y型过滤器壳体的另一端开设有出水口，所述进水口与出水口水平共线设置，所述y型过滤器壳体的内腔顶端设置有阻腔，且y型过滤器壳体的底端表面靠近阻腔的底部设置有过滤网管；

所述过滤网管的底端开设有连接口，所述连接口的一端匹配连接有密封盖，所述密封盖的底端表面中部位置设置有中心轴，且密封盖的底端表面靠近中心轴的一侧设置有排污管，所述密封盖的顶端表面对应中心轴的顶部设置有转动轴，所述转动轴与中心轴固定连接，且转动轴的周向侧外壁设置有转动杆。

在一个优选地实施方式中，所述转动杆设置有两列，且两列转动杆之间错位设置，两列所述转动杆与转动轴设置为一体式结构。

在一个优选地实施方式中，所述过滤网管的内部靠近边缘位置设置有过滤网，所述过滤网的轴截面形状设置为环形，且过滤网的一端与阻腔相连。

在一个优选地实施方式中，所述转动杆的一端设置有清洁毛刷，所述清洁毛刷为不锈钢材质的构件，且清洁毛刷的末端与过滤网的一侧侧壁相贴合。

在一个优选地实施方式中，所述过滤网管的表面嵌入设置有铭牌区，所述铭牌区为铝合金材质的构件。

在一个优选地实施方式中，所述连接口与密封盖的连接处嵌入设置有螺栓，所述螺栓的周向侧外壁套设有螺母，且螺栓与螺母之间螺纹连接，所述螺母与连接口的连接处设置有垫圈。

在一个优选地实施方式中，所述中心轴的一端连接有套块，且中心轴的底端表面开设有凹槽，所述凹槽的内部设置有弹簧，所述弹簧的一端固定连接有定位块。

在一个优选地实施方式中，所述套块的底端固定设置有摇柄，且套块的表面开设有定位槽，所述定位槽与定位块的直径相匹配。

本实用新型的技术效果和优点：

1、本实用新型转动杆错位设置，清洁毛刷与过滤网的表面相接触，使用人员通过摇柄可使得中心轴转动，清洁毛刷对过滤网的内腔侧壁进行扫刮，实现了过滤网的表面的清洁，并提高了清洁毛刷的清洁面积，进而提高了y型过滤器壳体的过滤性能；

2、本实用新型通过设置了套块、定位块以及弹簧，定位块挤压着弹簧，此时弹簧收缩并进入到凹槽的内部，当定位块到达定位槽的位置时，弹簧失去了外力阻挡，产生的弹性形变恢复，带动着定位块运动，定位块便进入到定位槽中，可实现中心轴与套块的固定。

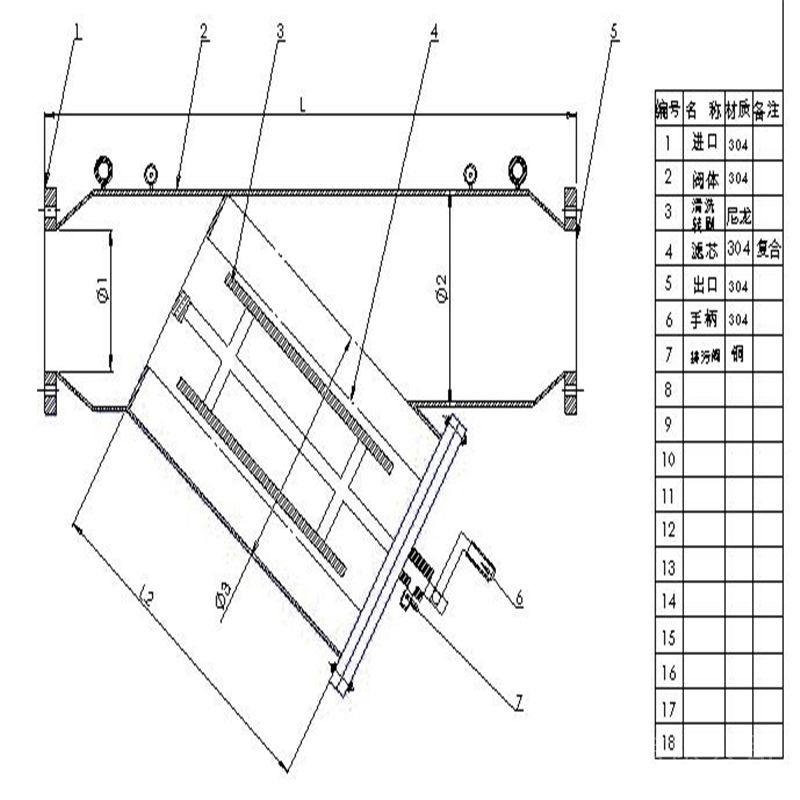

Y型手摇刷式过滤器主要零件部件材料表

序号	零件名称	材料名称
1	阀体	碳钢
2	滤芯网	304、316
3	垫片	金属石墨
4	滤网盖	碳钢

主要技术参数表

型号	公称压力(MPa)	耐压试验压力(MPa)	工作压力(MPa)
GL41H-C	1.0	1.1	1.0
	1.6	1.8	1.6
	2.5	3.8	2.5
	4.0	4.4	4.0
设计压力		PN0.6-25.0MPa

Y型手摇刷式过滤器主要执行标准表

设计标准	HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
法兰标准	GB/T 9112-2000、HG 20592-97、HG 20615-97
结构长度标准	GB/T 12221
试验与检验标准	JB/T 9092

过滤精度对照表

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5

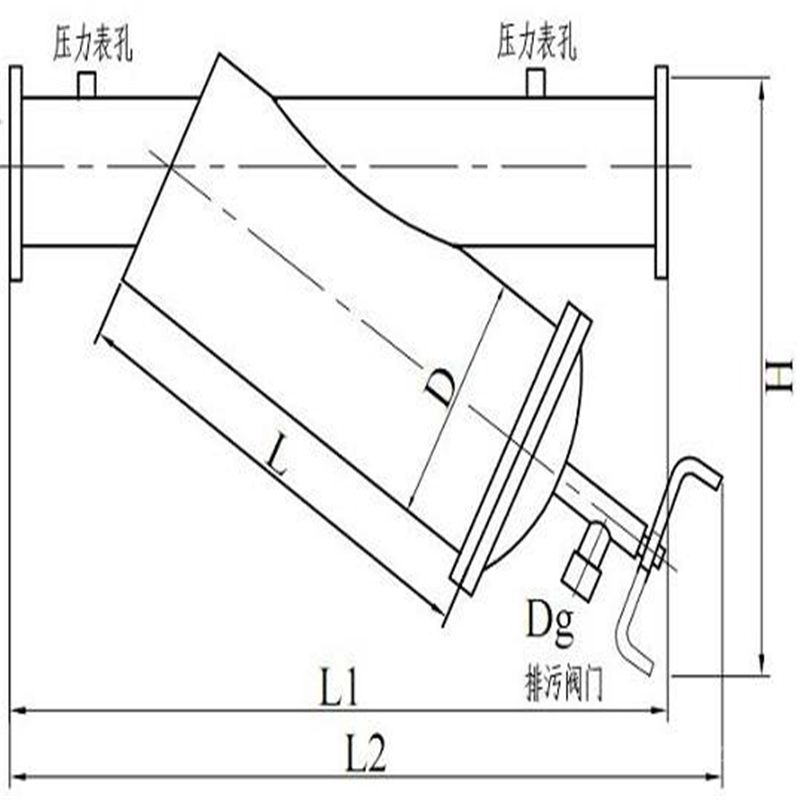

Y型手摇刷式过滤器技 术数据表

型号	接口口径	L1	L2	L	D	H	排污口	流量
	mm	mm	mm	mm	mm	mm	mm	M3/h
SH-50	50	500	710	330	159	500	25	19
SH-80	80	550	710	330	159	550	25	50
SH-100	100	670	810	430	159	670	32	80
SH-125	125	690	820	430	219	690	32	125
SH-150	150	800	950	480	275	800	32	180
SH-200	200	900	1050	560	325	900	40	320
SH-2 50	2 50	1200	1350	744	377	1200	50	490
SH-300	300	12 50	1630	780	426	12 50	65	710
SH-350	350	1300	1980	820	478	1300	65	970

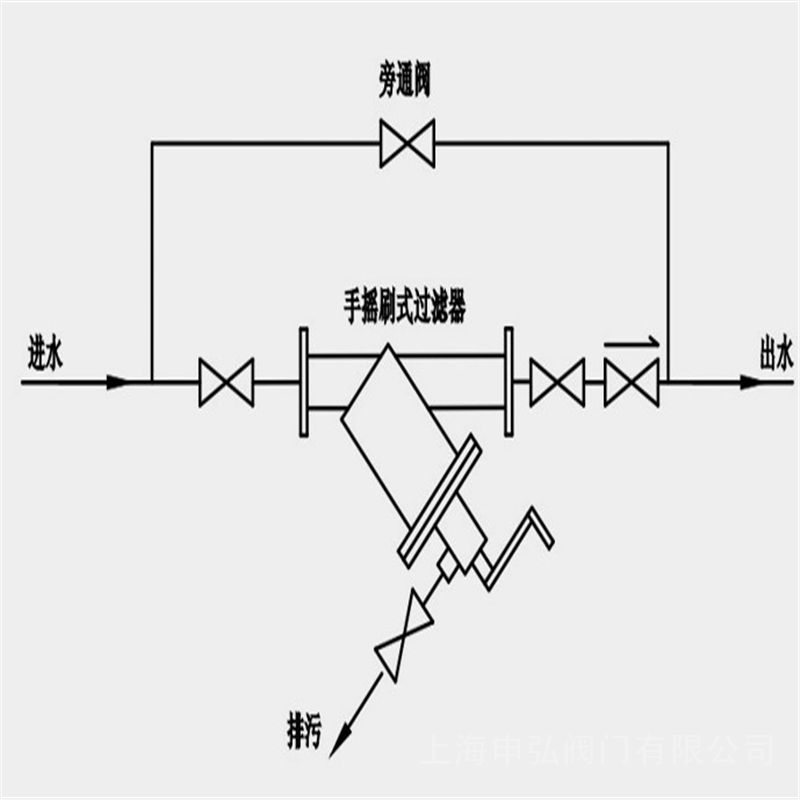

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；是一种半自动清洗过滤器，其利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出，本产品适用于各种工业水系统、工艺水系统及供水系统，特别是24小时连续运行的不停机系统，如冷却水塔、钢铁厂、造纸厂、食品加工厂、采矿、工业污水等，用于滤除水中的各类机械杂质，确保系统中各类阀门、水泵及其他设备的正常运行。

SLVY手摇刷式Y型过滤器是由优质碳钢或不锈钢筒体、不锈钢楔型筛网、带手柄的不锈钢刷及排污阀、压力表等所组成。当水流流经过滤器时，杂质被筛网拦截，当需要清洗，无需停机，更不需要拆卸过滤器的任何部件以清洗内部滤网，只要打开排污阀，并同时转动过滤器上的手柄3-4圈，即可完成清洗排污，清洗过程极短，仅需几分钟。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
