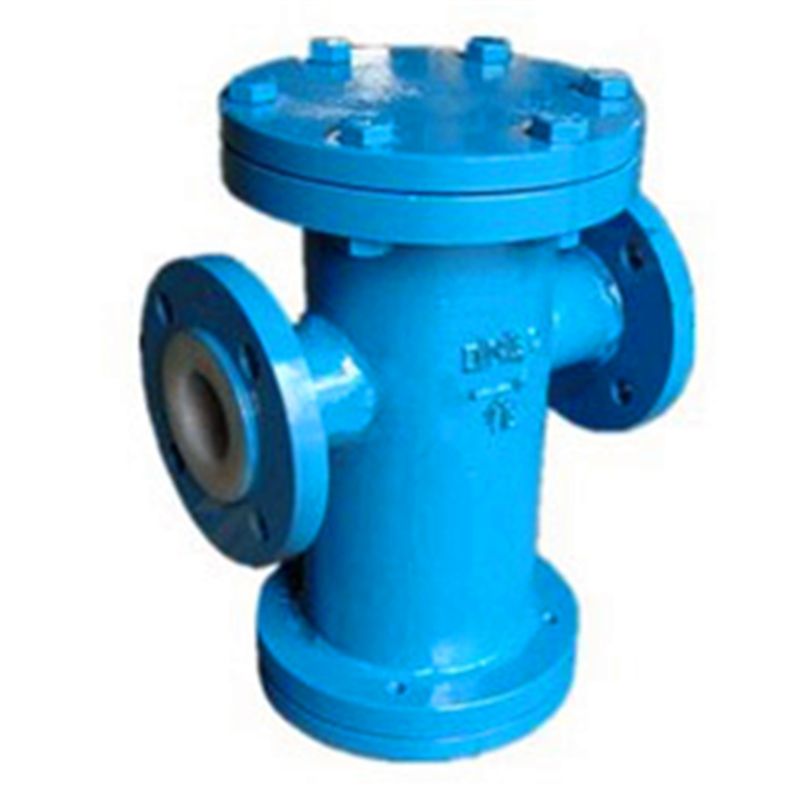

SRB衬氟篮式过滤器产品说明

是根据用户使用要求结合过滤器和氟塑料衬里阀门的优点订制的一种过滤器产品，本产品适用于：各种浓度的盐酸、流酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀酸交替、各种有机溶剂各除熔碱金属、无素氟及芳香烃类外的其它强腐蚀性介质，本产品壳体材料以碳钢内衬氟塑料，滤网材质主F46、F4等材质，本产品具有耐腐蚀强、过滤效率高、维护方便等优点。

SRB衬氟篮式过滤器发明目的：

针对现有技术存在的问题提供一种结构简单、密封性能好、使用寿命长、不易磨损、不易变形，能够达到更好的过滤效果的高效篮式过滤器。篮式过滤器又称篮式过滤器，蓝式过滤器，主要用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型过滤器、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度*佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

　　使用要求结合过滤器和氟塑料衬里阀门的优点研发的一种新型的过滤器产品。本产品适用于：各种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀酸交替、各种有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其他强腐蚀性介质（注：不同的衬里材料适用介质有所不同）。本产品壳体材质以碳钢内衬氟塑料，滤网材质为F46、F4等材质。本产品具有耐腐蚀强、过滤效率高、维护方便等优点。篮式过滤器分直通式篮式过滤器和高低式篮式过滤器，主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

SRB衬氟篮式过滤器技术方案：

本实用新型提供一种高效篮式过滤器，包括阀本体，所述阀本体内部设置有滤筒，所述阀本体顶部通过螺栓固定设置有阀盖，所述阀盖与阀本体接触外围设置有密封圈，所述阀本体侧壁上对称设置有两个清洗堵头，所述阀本体底部设置有排污堵头，所述滤筒内设置有由若干个滤网组成的滤网组件，所述滤筒顶部平面为椭圆形，所述滤筒顶部所在平面与滤筒底部所在平面所呈角度为30°-60°；所述滤筒顶部设置有凸起部，所述阀本体内壁上设置有安装槽，所述滤筒顶部的凸起部卡设在安装槽内。

是本厂根据客户使用要求结合过滤器和氟塑料衬里阀门的优点研发的一种新型的过滤器产品。本产品适用于：各种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀酸交替、各种有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其他强腐蚀性介质（注：不同的衬里材料适用介质有所不同）。本产品壳体材质以碳钢内衬氟塑料，滤网材质为F46、F4等材质。本产品具有耐腐蚀强、过滤效率高、维护方便等优点。有益效果：本实用新型与现有技术相比具有以下优点：

本实用新型通过设置若干个滤网组成的滤网组件可以使得整体过滤器的过滤效果更好。通过在滤筒上设置与安装槽相对应的凸起部，可以使得滤筒能够更好的安装在阀本体内，起到更好的固定效果，并且后续对于拆卸滤筒也只需要将凸起部脱离安装槽即可以脱卸，拆卸也方便。通过在阀盖与阀本体接触外围设置密封圈，可以进一步的防止阀本体内的液体漏出，起到更好的封闭效果。所述所述滤筒顶部所在平面与滤筒底部所在平面所呈角度为30°-60°，可以使得滤筒在阀本体内部多占面积更大，能够更好的过滤，并且由于清洗堵头在滤筒上方，能够达到更好的清洗效果。

​SRB衬氟篮式过滤器技术参数

技术标准Technical standard
设计规范Design specification	HG/T21637
结构长度Structure length	GB/T12221
法兰尺寸Flange size	GB/T9113.1-2000  ASME 16.5a
公称压力试验Nominal pressure test	0.6、1.0、1.6、2.5MPa  Class150
压力试验Pressure test	GB/T 13927-92 API 598
型号Model	Y型、蓝式 Blue type

SRB衬氟篮式过滤器阀体材质

序号NO.	零件名称 Part name	精铸球墨铸铁Precision casting ductile iron	碳钢 Carbon steel	不锈钢Stainless steel
		QT	C	P	R	PL	RL
1	阀体Body、 阀盖 Cover	QT 400	WCB	CF8	CF8M	CF3	CF3M
2	内衬材料 Lining material	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烃）、PE(超高分子量聚乙烯)
3	过滤网 Filter screen	PTFE(F4)
4	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
5	螺母Nut	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

SRB衬氟篮式过滤器主要外形尺寸表

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	b	Z-Φd	H	H1
1.6	15	160	95	65	45	14	4-Φ14	70	150
	20	170	105	75	55	16	4-Φ14	70	160
	25	180	115	85	65	16	4-Φ14	80	160
	32	200	135	100	78	18	4-Φ18	85	160
	40	260	145	110	85	18	4-Φ18	90	170
	50	260	160	125	100	20	4-Φ18	110	170
	65	330	180	145	120	20	4-Φ18	115	210
	80	340	195	160	135	22	8-Φ18	135	250
	100	400	215	180	155	24	8-Φ18	155	300
	125	480	245	210	185	26	8-Φ18	250	350
	150	500	280	240	210	28	8-Φ23	285	400
	200	560	335	295	265	30	12-Φ23	360	450
	250	630	405	355	320	32	12-Φ25	-	-
	300	700	460	410	375	34	12-Φ25	-	-

本实用新型涉及一种衬氟蓝式过滤器,其包括有阀体,阀盖,锁扣机构,过滤筒,阀体衬里,所述阀体的内部设置有阀腔,阀腔内又设置有与其相适配的过滤筒,阀腔内壁上设置有阀体衬里,阀体和阀盖上设置有相互配合的锁扣机构,阀体和阀盖通过锁扣机构相互铰接,锁扣机构包括相互配合的支架Ⅰ,支架Ⅱ,精密铆钉,锁钩,锁臂,锁孔,手柄,锁止孔和锁止销,手柄和支架Ⅱ通过精密铆钉铰接,锁臂的末端分别对应手柄上的支臂通过锁止销转动连接,锁臂和锁止销通过六角螺栓的方式固定连接,支架Ⅰ设有与锁臂相对应的锁孔.该衬氟蓝式过滤器的结构简单合理,耐腐蚀性强,实用简单,清洁方便,安全可靠,易于推广.

SRB衬氟篮式过滤器维修与保养：

1、衬氟蓝式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致

2、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；

3、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降变大，流速会下降，需及时清除过滤器芯内的杂质；

4、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

5、如发现不锈钢钢丝网变形或损坏，需马上更换。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
