SUS304不锈钢蓝式过滤器产品说明
本发明涉及一种水过滤器，尤其涉及一种改进的直通式过滤器。现有的直通式过滤器，为了达到足够的过流面积，过滤管段的截面积均大于进出水口的截面面积，这就会导致水中的微气泡及水溶剂在此部分不断聚集，严重影响供水的效率。不能满足使用者的需求，因此，应该提供一种新的技术方案解决上述问题。篮式过滤器的主要作用是安装在管道上以有效地将气、液体中的脏物、尘土、管垢和其它固体杂质滤出，以保护调压站中的计量、调压等设备、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。篮式过滤器有较大的脏物容积及较小的阻力损失，可以延长检修周期。

篮式过滤器主要由接管、筒体、滤篮、法兰、盲板盖及紧固件等组成。篮式过滤器有很高的可靠性及安全性，过滤篮可清洗，方便维修保养；缩短了设备维修周期并节省更换零件的高额费用；过滤器为卡箍式快开头部结构。是除去液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此，使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

SUS304不锈钢蓝式过滤器产品特点
1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。

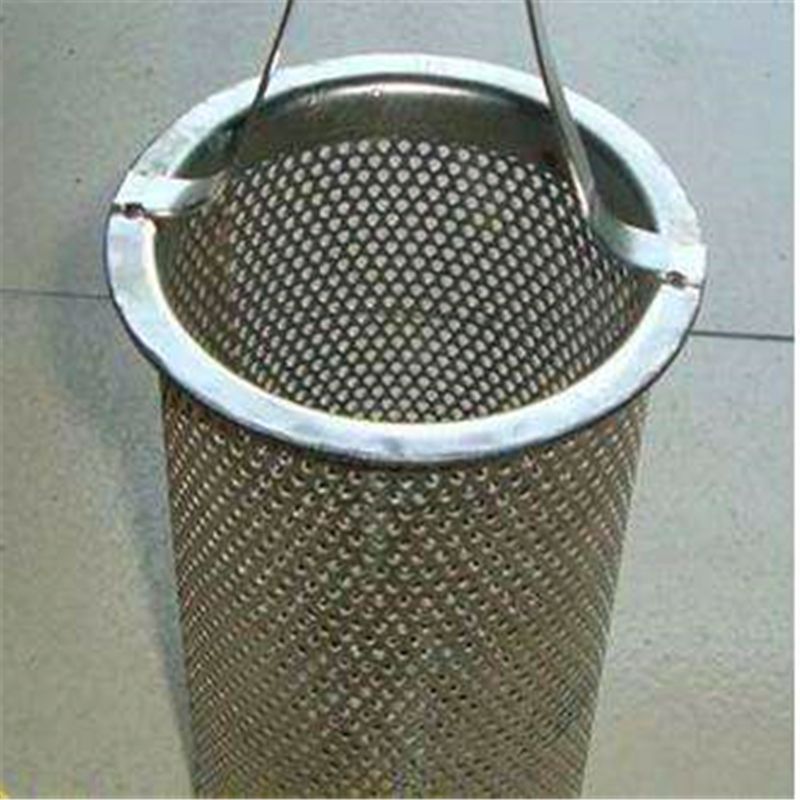

5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。
SUS304不锈钢蓝式过滤器工作原理：
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。篮式过滤器当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。

篮式过滤器性能描述：
1.过滤器额定流量的70%即能满足工况 流量；
2.过滤元件为不锈钢，耐介质腐蚀、抗冲刷、易于清洁；
3.过滤元件可采用过滤精度为5微米的滤芯（材料为不锈钢编织网），对5微米以上的颗粒过滤效率99.9%以上；
4.密封结构无泄漏，密封材料耐天然气组分中的腐蚀成分，且耐火、绝缘；
5.过滤器具有现场差压显示器和带液晶显示的压差变送器，篮式过滤器能及时提示过滤元件是否需要清洁。
发明内容
本发明的目的是针对上述不足，提供一种结构紧凑、安装方便，可以自动排出聚集气体的改进的直通式过滤器。为实现上述目的，本发明采用的技术方案是一种改进的直通式过滤器，包括壳体，所述壳体的一侧设有进水口，壳体的另一侧设有出水口，所述壳体、进水口和出水口平行设置，所述壳体内安装有滤网，所述壳体的底部与水流的垂直方向上安装有排污口，

权利要求
一种改进的直通式过滤器,包括壳体,所述壳体的一侧设有进水口，壳体的另一侧设有出水口，所述壳体、进水口和出水口平行设置，所述壳体内安装有滤网，所述壳体的底部与水流的垂直方向上安装有排污口，所述排污口上安装有排污阀，其特征是所述排污阀包括手动排污阀和自动排污阀，所述壳体的上部设有排气阀，所述排气阀上设有开关，所述开关与中央控制器连接，所述壳体出水口的一侧设有测压表，所述测压表与中央控制器连接。

SUS304不锈钢蓝式过滤器零部件材料

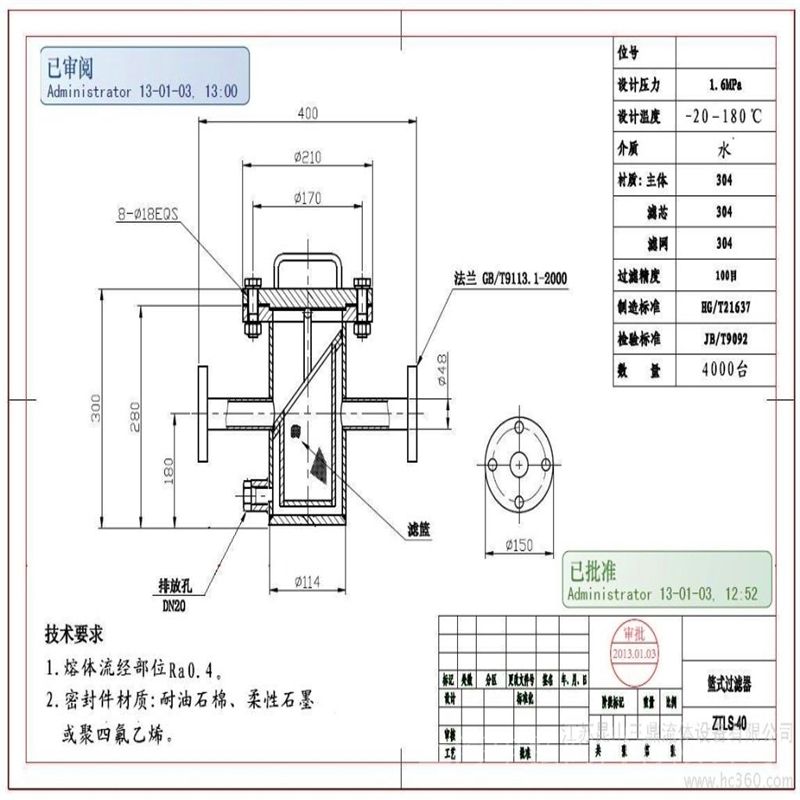

SUS304不锈钢蓝式过滤器主要外形尺寸（直通蓝式）

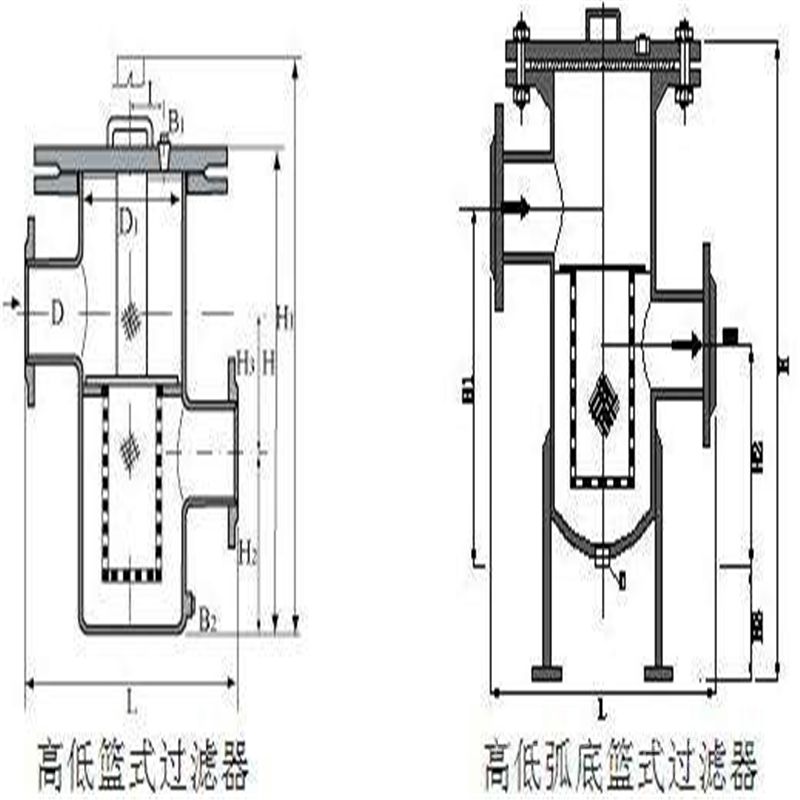

主要外形尺寸（高低蓝式）

本发明公开了一种改进的直通式过滤器，包括壳体，所述壳体的一侧设有进水口，壳体的另一侧设有出水口，所述壳体、进水口和出水口平行设置，所述壳体内安装有滤网，所述壳体的底部与水流的垂直方向上安装有排污口，所述排污口上安装有排污阀，其特征是所述排污阀包括手动排污阀和自动排污阀，所述壳体的上部设有排气阀，所述排气阀上设有开关，所述开关与中央控制器连接，所述壳体出水口的一侧设有测压表，所述测压表与中央控制器连接。本发明的优点是结构紧凑、安装方便，可以自动排出聚集的气体。
篮式过滤器在各个领域应用都非常广泛。那么篮式过滤器到底如何安装？SUS304不锈钢蓝式过滤器安装好了有如何维护呢？篮式过滤器属于管道过滤粗过滤系列，是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可。

　　1、篮式过滤器通常为水平安装，进出口方向与阀体上的箭头方向应保持一致。
　　2、篮式过滤器工作时间较长一段时间后，它的滤芯内沉淀了许多的大小不同杂质，这使得其内部的压力增大，流速逐渐缓慢，需要及时清除篮式过滤器芯内的杂质。
　　3、在篮式过滤器滤芯中清洗杂质时，需要注意滤芯上的不锈钢钢丝网绝对不能变形乃至损坏，如果继续使用，装上去的篮式过滤器过滤后介质的纯度达不到设计的要求，压缩机、泵、仪表等设备会遭到损坏。
篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Y型、T型过滤器过滤面积。滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤器。篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
