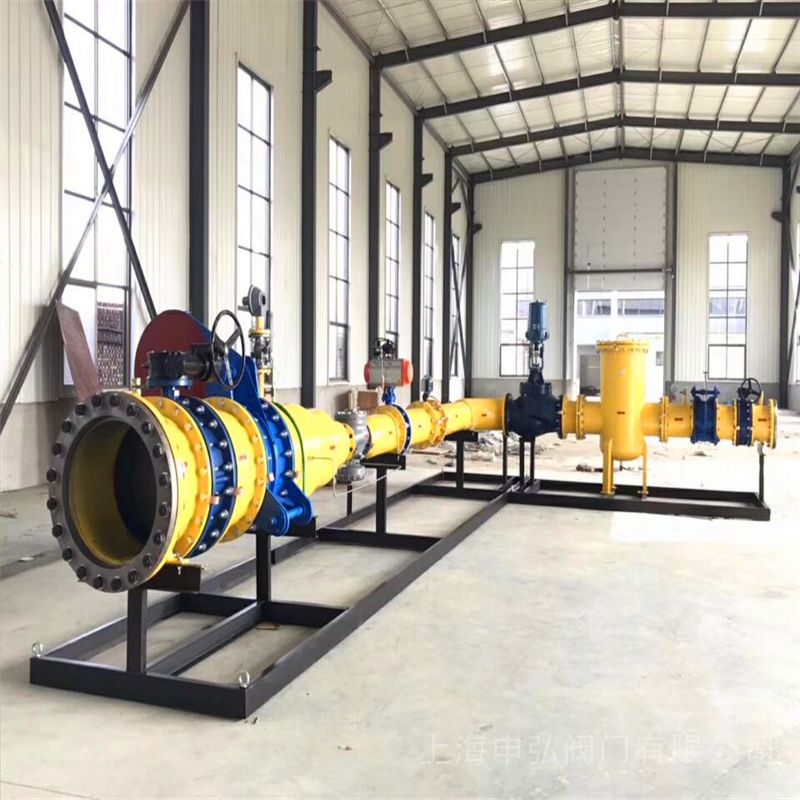

SRB反冲洗篮式燃气过滤器产品说明

目前，常见的一种自锁式反冲洗篮式过滤器其进口和出口均设置在滤筒上端，并两者保持水平一致，其目的在于便于液体流动防止内部堵塞，同时方便滤筒下端固定在固定件上。现有的反冲洗篮式过滤器大都只能通过一张滤网将液体过滤一次,不能根据液体中杂质直径大小的不同而灵活选取滤网，效率低下，且不能随意将滤网取出清洗滤网，从而导致滤网表面容易阻塞，以致装置损坏。因此，本领域技术人员提供了一种反冲洗篮式过滤器，以解决上述背景技术中提出的问题。

为解决背景技术中存在的技术问题，本发明提出一种反冲洗篮式过滤器。是天然气高精蜜过滤使用的产品，采用过滤网与体防内漏结构，可防止产品在过滤过程中内部过滤网与阀渗漏发生，保证过滤介质的纯净系数。主要安装在气泵前，过滤流体液化气内杂质和颗粒，保护下游设备的安全性和可靠性。

SRB反冲洗篮式燃气过滤器 结构特点：

1、采用不锈钢过滤网，过滤精度高100—12500目（165 - 1）微米，单位μm、可达到，耐腐蚀性好，使用寿命长。

2、桶的大小，可定作、纳污量大，维护周期长，清理污垢方便，流量损失小，连接结构可设计强，可按用户现场使用情况，设计（注:请来电说明）。

3、除适用天然气、沼气、煤气、燃油等介质外，还可用于炼油、化工、化纤、食品、制药、等工艺管道中。

4、过滤结构因滤筒密封环式水平成型，在环的中间加工一条半圆槽，嵌入氟橡胶O形圈作为密封件，组装时将滤蓝放在滤筒内，滤蓝外沿圆环刚好压在O形圈上面，然后摧动压蓝调节螺丝与上盖顶紧，可凭借氟橡胶反弹力，就能保证密封的严密性，不会出现内漏现象。

本发明提出的一种反冲洗篮式过滤器，包括底盘，底盘上端左右两侧均设置有支撑柱，两个支撑柱上端设置有主管，主管右端中部设置有进水管，进水管右端设置有水泵，水泵右端设置有进水接口，主管右端上部设置有出水管，主管上端左右两侧均设置有螺栓架，主管上端设置有顶盖，顶盖通过顶螺栓与螺栓架连接；

顶盖下端左部设置有滑杆，滑杆底端设置有防脱块，滑杆下部设置有*滑板，*滑板右端设置有*过滤板，*过滤板右端设置有第二滑板，*滑板下端前后两侧均设置有左支杆，两个左支杆下端固定连接有第三滑板，第三滑板右端设置有第二过滤板，第二过滤板右端设置有第四滑板，第四滑板上端通过若干右支杆与第二滑板固定连接，第二滑板中部设置有圆筒，圆筒内套设有丝杆，丝杆上端设置有摇杆，主管下端中部设置有出料管，出料管上设置有出料阀门。

作为本发明进一步的方案：主管内左右两侧均设置有竖槽，*滑板、第二滑板、第三滑板与第四滑板均通过竖槽与主管滑动连接。

作为本发明再进一步的方案：顶盖右侧内设置有顶端孔，丝杆与顶端孔转动连接。

作为本发明再进一步的方案：主管内下部左右两侧均设置有斜坡，出料管位于两个斜坡下端。

作为本发明再进一步的方案：圆筒内设置有内螺纹，丝杆与圆筒螺纹连接。

作为本发明再进一步的方案：主管内左侧壁下部设置有限位块。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。目前主营管道过滤器、气体过滤器、天然气过滤器、袋式过滤器、液体过滤器、自清洗过滤器、反冲洗过滤器、混合器、滤芯等产品，型号多样产品齐全，欢迎新老顾客前来的咨询与选购。

　　篮式过滤器安装规格：

　　1、篮式过滤器通常为水平安装，进出口方向与筒体上的箭头方向应保持一致。

　　2、篮式过滤器工作时间较长一段时间后，它的滤芯内沉淀了许多的大小不同杂质，这使得其内部的压力增大，流速逐渐缓慢，需要及时清除篮式过滤器芯内的杂质。

　　3、在篮式过滤器滤芯中清洗杂质时，需要注意滤芯上的不锈钢钢丝网绝对不能变形乃至损坏，如果继续使用，装上去的篮式过滤器过滤后介质的纯度达不到设计的要求，压缩机、泵、仪表等设备会遭到损坏。

SRB反冲洗篮式燃气过滤器W外形尺寸

直通平底/弧底篮式过滤器
DN	L	D	H	H1
25	180	76	260	160
32	200	76	270	160
40	260	108	300	170
50	260	108	300	170
65	330	140	360	240
80	340	159	400	250
100	400	219	470	300
125	480	273	550	360
150	500	273	630	420
200	560	325	780	530
250	660	420	930	640
300	750	450	1200	840
500	1080	700	1910	1050

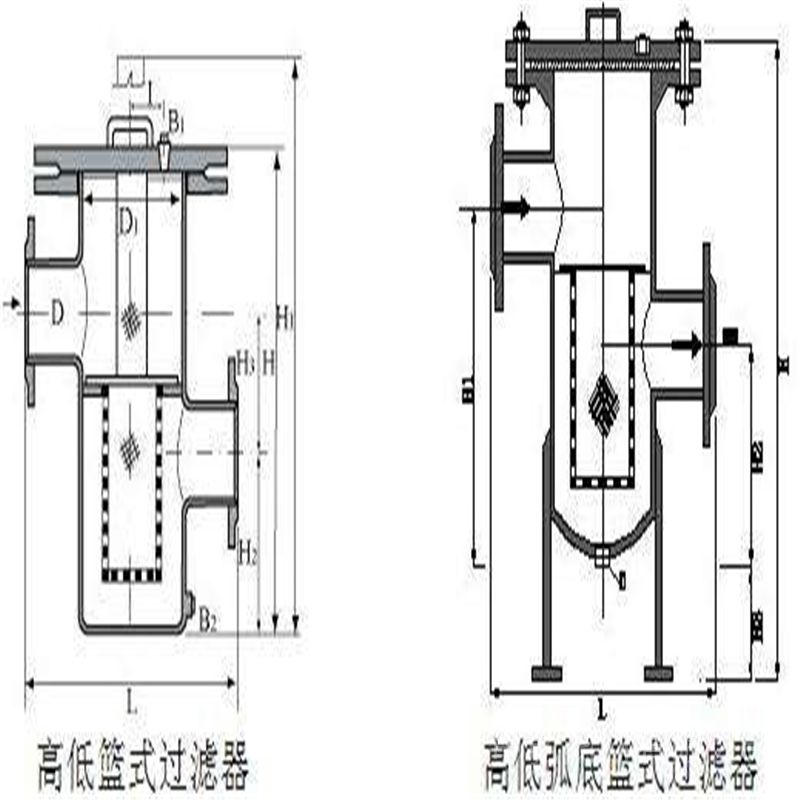

高低接管篮式过滤器
DN	D	L	H	H2	H3
25	76	180	280	180	110
40	108	260	340	220	120
50	108	260	340	220	120
80	159	340	460	320	180
100	219	400	550	390	220
125	273	480	630	450	260
150	273	500	720	530	310
200	325	560	900	670	390
250	420	660	1070	800	480
300	450	750	1360	1040	640

SRB反冲洗篮式燃气过滤器技术参数

公称通径	DN15-DN600	连接方式	法兰 对焊 螺纹
壳体材质	碳钢(衬PO、衬F46) 不锈钢 黄铜 PP PVC	法兰压力	0.25-16Mpa   150-900LB
滤芯材质	不锈钢 PP PTFE   尼龙	法兰密封面	FF RF   MFM RJ TG
过滤精度	10目-500目	垫片材质	PTFE 金属缠绕 丁晴橡胶

SRB反冲洗篮式燃气过滤器安装维护

本发明公开了一种反冲洗篮式过滤器，包括底盘，底盘上端左右两侧均设置有支撑柱，两个支撑柱上端设置有主管，主管右端中部设置有进水管，进水管右端设置有水泵，水泵右端设置有进水接口，主管右端上部设置有出水管，主管上端左右两侧均设置有螺栓架，主管上端设置有顶盖，顶盖通过顶螺栓与螺栓架连接，顶盖下端左部设置有滑杆，滑杆底端设置有防脱块，滑杆下部设置有*滑板，该装置工作时，打开水泵，过滤后的液体顺着出水管流出主管。当液体中杂质的直径较小时，可根据液体中杂质直径的不同，选择适当的过滤板，提高过滤效率。过滤之后可将顶螺栓拧动，方便彻底检查与维修。

篮式过滤器的安装和维护：

1。篮式过滤器通常水平安装，入口和出口的方向应与阀体上的箭头方向一致。

2。篮式过滤器长时间工作后，许多不同尺寸的杂质沉积在其过滤器元件中，这使内部压力增加，流速逐渐降低。必须及时清除篮式过滤器中的杂质。

3。清洁篮式过滤器滤芯中的杂质时，需要注意，过滤器滤芯上的不锈钢丝网不得变形甚至损坏。如果继续使用，安装了篮式过滤器后的介质纯度将无法达到设计要求。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
