YG07天燃气桶型过滤器产品说明

本发明涉及篮式过滤器技术领域，尤其涉及一种反冲洗篮式过滤器。所述管体的右端设置有入管端口，所述入管端口通过焊接贯穿连接于管体的右端端面处，所述管体的下端在位于倾斜底端位置处设置有过滤器对接端口，所述过滤器对接端口通过焊接贯穿连接于管体的底端端面处，所述过滤器对接端口的外侧设置有盲板下挡圈，所述盲板下挡圈的顶端在位于管体的内部设置有锥形滤网，是以丝网捕沫和拦截的机理，对天然气夹杂的颗粒物、油雾及水份进行过滤与分离，主要用于去除气体中的固体杂质的净化装置。该产品结构简单合理，滤芯纳污量大，运行平稳，投资费用低，安装维护使用方便。

为了保证气体输配设备和仪表调压器、阀门等流量计、压力表等的正常工作，保护其不被破坏，去除固体杂质，在其安装前安装精度符合要求的过滤器。采用高密度滤丝网，对管道流体内介质的杂质个颗粒进行过滤，防止杂质对设备造成损坏，主要用于压缩机前和其它燃气设备前，保护下游设备的安全性和可靠性。本实用新型公开了一种桶式过滤器,包括底座和设置在底座上的液压升降组件,底座的两侧均设置有液压升降组件,液压升降组件包括液压油缸和顶杆,顶杆设置在液压油缸上部,两侧的顶杆通过支撑板连接,底座中部设置有承重台;所述承重台上依次设置有清液桶,分隔板和滤液桶,清液桶和滤液桶通过分隔板上开设的透水孔连通,清液桶上部活动连接有所述分隔板,分隔板下部可拆卸连接有*滤芯和第二滤芯,所述*滤芯和第二滤芯内分别套接有过滤网,分隔板上部设置所述滤液桶,滤液桶内滑动连接有压板,压板通过连杆连接至所述支撑板.本实用新型设计合理,过滤效果好且速度快,便于清理杂质和对滤芯进行拆装维护,具有良好的使用效果.

YG07天燃气桶型过滤器特点

设计制造标准：GB150-2011钢制压力容器

结构形式分为直通式、角式、交叉式等多种；

流通能力大、阻力小；

过滤面积大、压损小、方便清洗；

材料选用碳素钢、滤芯为不锈钢或者聚酯、玻纤等；

当介质含有腐蚀性物质时，可选用耐腐蚀性材料；

可选用快开盲板装置、差压表、安全阀、排污阀等配置；

适用介质：天然气、城市煤气、矿井气、液化石油气、空气等；

适用于调压箱、区域高压柜、CNG减柜等。

​YG07天燃气桶型过滤器主要性能参数

公称压力	壳体试验	适用介质	适宜温度
1.6	2.4	液化气、天然气等	-40~+80℃
2.5	3.75
4.0	6.0

YG07天燃气桶型过滤器--主要零件材料

阀体、盖板	过滤网
WCB	不锈钢60-100目/英寸

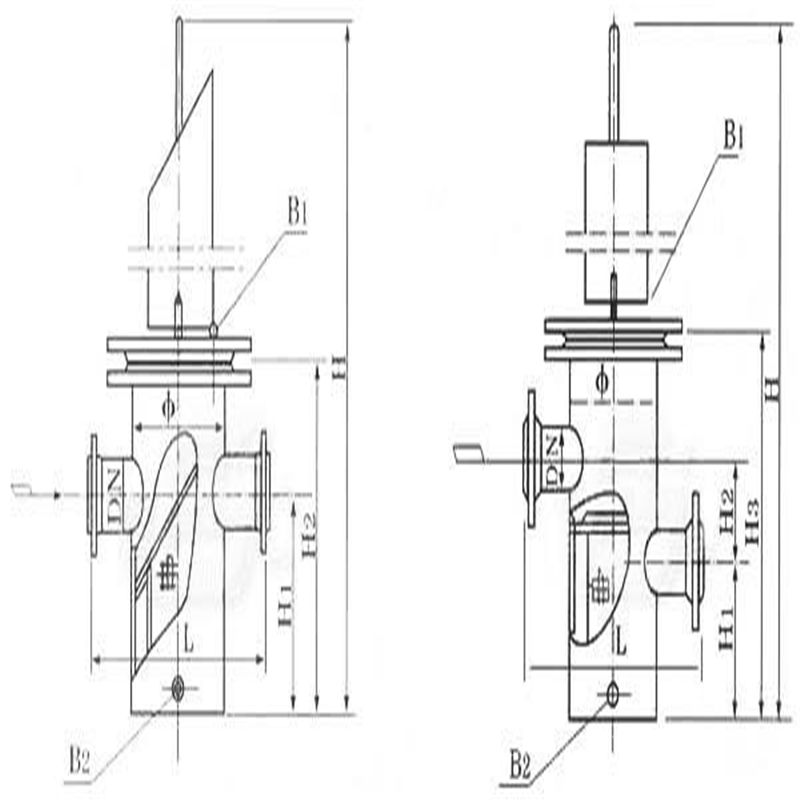

YG07天燃气桶型过滤器--主要外形尺寸

DN-JIS		L	H	H1	H2
mm	in
50	2	420	380	180	100
65	21/2	450	400	180	100
80	3	473	480	200	100
100	4	573	610	250	180
125	5	573	610	250	180
150	6	580	720	280	230
200	8	650	800	350	360
250	10	800	950	380	400

主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。一种多滤芯筒式天然气过滤器,包括器体和底座,器体为圆型密封筒体并与底座固定,筒体顶部设有上盖,底部为焊接封头并设有排污口,筒体设有气体进口和出口;筒体内上腔体设有固定板和隔板并分别设有六个圆孔,六个管式滤芯的下端与隔板上的圆孔相通,上端与固定板上的圆孔相通并设有芯堵,分别通过螺母和垫圈密封与固定板固定,隔板中部还设有两个分气管圆孔;筒体内下腔体设有斜挡板并与筒体内壁密封焊接固定,斜挡板上设有两个穿孔并与隔板上的两个分气管圆孔分别位于同一条垂直中心线上;两根分气管分别通过穿孔和圆孔穿过斜挡板和隔板.本实用新型的优点是:该装置结构简单,成本低;过滤精度高,运行安全可靠;可在线排污;滤芯方便拆洗.

YG07天燃气桶型过滤器运行维护：

    1、首次安装使用一段时间后应进行清洗，以清除系统初始运行时积聚在滤网上的杂质等污物。

    2、篮式过滤器使用过程中须定期检查清洗，频次依据实际使用工况条件而定。当过滤器工作一段时间后，滤芯内部会沉淀了部分杂质，使压力增大，流速下降，此时需及时清除。

    3、清洗杂质时，要特别注意保护滤芯表面覆盖的不锈钢丝网层，不能变形或损坏；如发现丝网层已经变形或损坏，需马上更换。

    4、若过滤器不带排污丝堵，则清洗时要将滤网限位器以及滤网拆下。

    5、每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
