U型管道过滤器申弘

当前位置：上海申弘阀门有限公司 > 产品中心 > 特殊阀门 > U型管道过滤器申弘

产品型号：

U型

品牌：

申弘

≧1 台
￥856.00

所在地：

上海闵行区

更新日期：

2025-04-24

详细信息

| 询价留言

U型管道过滤器产品说明

U型过滤器整体式阀体设计、可更换的过滤内件、多种过滤结构设计、滤网精度18~500目可选、常规30目设计、双排放接口、标准法兰连接。广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。压力损失小,流通面积大，抗污性强，排污方便，排污方便。

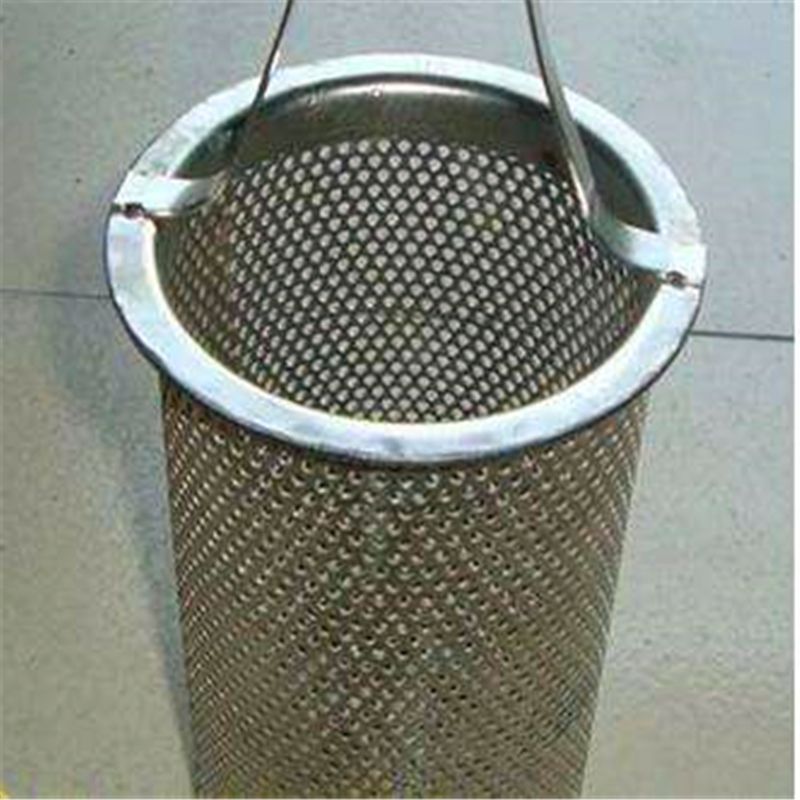

U型过滤器整体式阀体设计、可更换的过滤内件、多种过滤结构设计、滤网精度18-300目可选、常规30目设计、双排放接口、标准法兰连接压力损失小，流通面积大，抗污性强，排污方便。一种U型过滤器,包括本体,本体上设置有流体入口和流体出口,所述流体入口与流体出口均与本体内腔相通,本体内腔设置有过滤芯,所述的过滤芯由过滤器框及不锈钢钢丝网组成,所述过滤器框上设置有提手.所述本体上还设置有手孔,手孔通过手孔盖紧密连接.所述的本体为铸体.本实用新型的有益效果:本实用新型提供的这种U型过滤器过滤精度高,在清洗滤芯时提取更加安全快捷.

U型管道过滤器工作原理：

U型过滤器是输送介质管道上配备的一种过滤装置，U型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当U型过滤器需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护方便。

U型管道过滤器性能规范

公称压力PN(MPa)	工作温度℃	滤网目数	适用介质
1.6	350	20～150	蒸汽、空气、水、油、
2.5	350	20～150	蒸汽、空气、水、油、

U型管道过滤器零部件材料

零件名称	材料
阀体	碳钢、不锈钢
滤网盖	碳钢、不锈钢
滤芯网	不锈钢
垫片	柔性石墨

外形结构图

U型管道过滤器主要外形尺寸

DN	L	A	H	D		D1	N-n	一般网目数	特殊网目数	工作压力 MPa
DN	L	A	H	JB78-59 JB79-59	GB2555-81	D1	N-n	一般网目数	特殊网目数	工作压力 MPa
10	150	80	125	90	90	60	4~14	3.9/mm （100目）	2.4/mm 60目	1.6
15	150	80	125	95	95	65		3.9/mm （100目）	2.4/mm 60目
20	180	100	153	105	105	75		2.4/mm 60目	1.6/mm 40目
25	180	100	153	115	115	85
40	300	155	304	145	150	110	4~18
50	300	155	304	160	165	125
65	340	220	380	180	185	145
80	400	250	420	195	200	160	8~18	1.6/mm 40目	0.8/mm 20目
100	500	295	502	215	220	180	8~18
150	600	335	650	280	285	240	8~23
200	786	395	770	335	340	295	12~23
10	165	77	127	100	100	70	4~14	3.9/mm 100目	2.4/mm 60目	6.4
15	165	79	131	105	105	75	4~14	3.9/mm 100目	2.4/mm 60目
20	200	91	154	125	130	90	4~18	2.4/mm 60目	1.6/mm 40目
25	210	96	159	135	140	100	4~18
40	320	155	308	165	170	125	4~23 8~23
50	320	155	310	175	180	135				6.4 4.0
80	420	250	430	210	215	170		1.6/mm 40目	0.8/mm 20目
100	525	295	510	250	250	200	8~25
150	600	335	650	300	300	250	8~26			2.5
200	786	395	780	360	360	310	12~26			2.5

本发明涉及一种过滤装置,具体指一种新型U型过滤器,包括阀体和设于阀体内的滤芯,所述的阀体内设有U型腔,所述的阀体的两端分别设有进料口和出料口,所述的进料口和出料口处均设有法兰接头,所述的阀体的上端设有检修口,所述的检修口处密封连接有T字形法兰盖,所述的U型腔包括收纳腔,所述的收纳腔的底部设有反向冲洗进水口,所述的收纳腔内设有金属过滤网罩;本发明结构设计合理,过滤效果好,清洗方便,当需要清洗时,只要将可拆卸的不锈钢过滤网罩取出,处理后重新装入即可,因此,使用维护极为方便,同时为了清洗效果更好,还可以通过在反向冲洗进水口连接水管,进行彻底清洗.

U型管道过滤器维修与保养：

1、U型过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致

2、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需保护；

3、当U型过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降变大，流速会下降，需及时清除过滤器芯内的杂质；

4清洗杂质时，注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

5、如发现不锈钢钢丝网变形或损坏，需马上更换。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
