H76H对夹双瓣式止回阀产品说明
本实用新型涉及一种止回阀，具体是指一种旋启式止回阀，特别是指一种对夹双瓣旋启式止回阀。对夹式双瓣止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。


H76H对夹双瓣式止回阀产品特点
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装

工作原理：
避免了旧型常规阀门在阀瓣开启时所出现的密封表面磨损现象，了部件的磨损，增加了阀门密封的持久性。当流速减缓，在扭转弹簧反作用力的作用下，使得阀瓣逐渐向阀座靠近，阀门进入了慢关闭阶段。但流通倒流时，在倒流流体对阀瓣的作用力和扭转弹簧反作用力的共同作用下，阀瓣的关闭相应地随之加大，进入快速关闭阶段。这有效地较小水锤现象的影响，降低水击的危害。在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这防止了阀瓣根部出现咬模现象，使得阀门密封面能够有较长的使用寿命。

发明内容本实用新型的目的是为了克服现有技术存在的缺点和不足，而提供一种结构设置合理、结构紧凑、成本低的对夹双瓣旋启式止回阀。为实现上述目的，本实用新型的技术方案是一种对夹双瓣旋启式止回阀，包括阀体、阀片及销轴，所述阀片由一对半圆形蝶板组成，二者经设置于蝶板直边端的销轴构成转动连接配合，所述销轴分别通过设于其两端的支承器固定于阀体上，所述的支承器在纵向上设置有上孔和下孔，所述的销轴固定在下孔中，所述的上孔上穿设有内端固定在阀体内壁上的固定销。
通过本设置，利用固定销将支承器固定于阀体上，结构简单紧凑，加工成本低。进一步设置是销轴上套设有扭簧，扭簧的两端分别定位于两侧的两个蝶板上。本设置，提高了阀片的反应速度。进一步设置是所述的阀体上可拆卸固定设置有吊环。通过本设置，方便本实用新型的现场安装使用。进一步设置是所述的两个蝶板在其打开方向的侧面上均设置有相互对应的凸起的防撞块。通过本设置，有助于保护两片蝶板在打开状态下相互碰撞而出现损坏，提高了产品寿命。

H76H对夹双瓣式止回阀性能参数

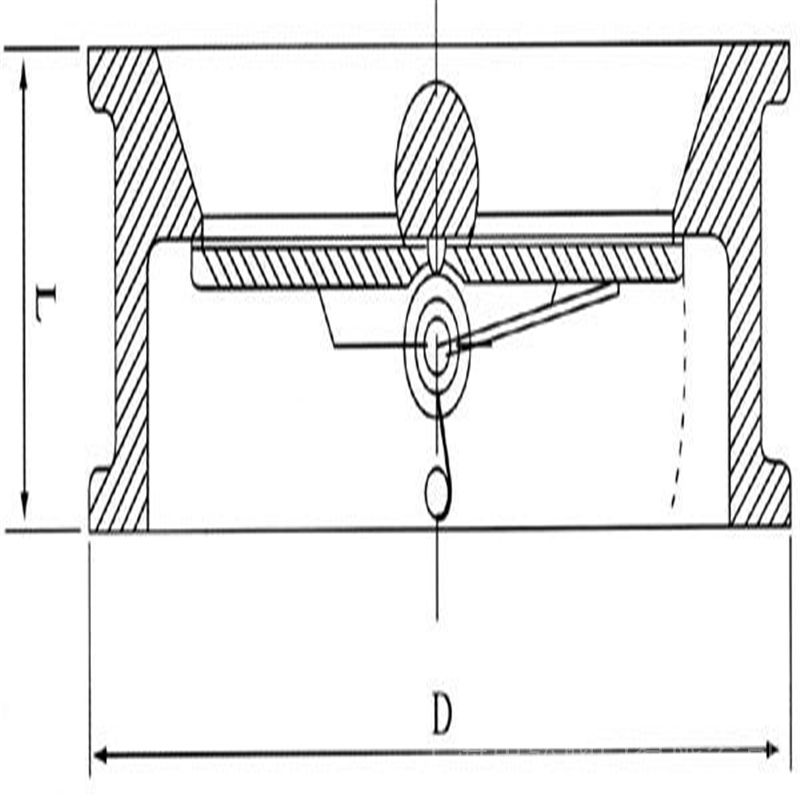

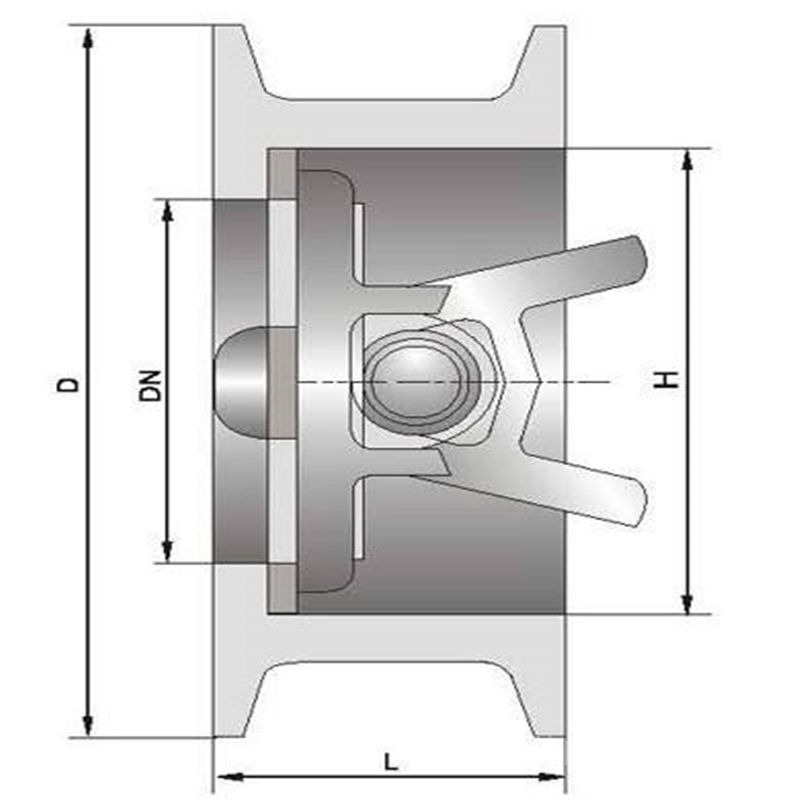

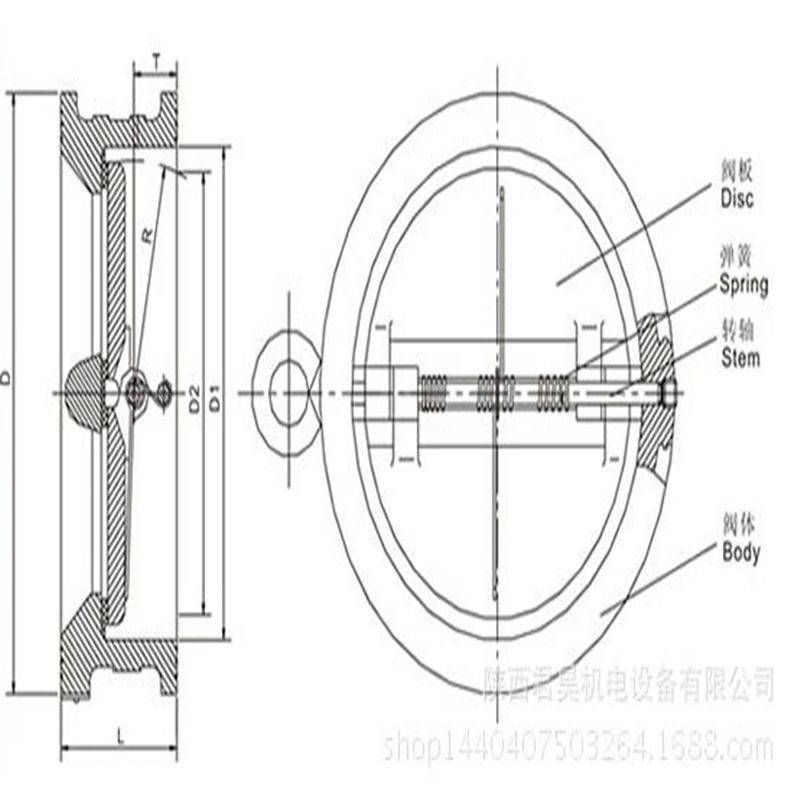

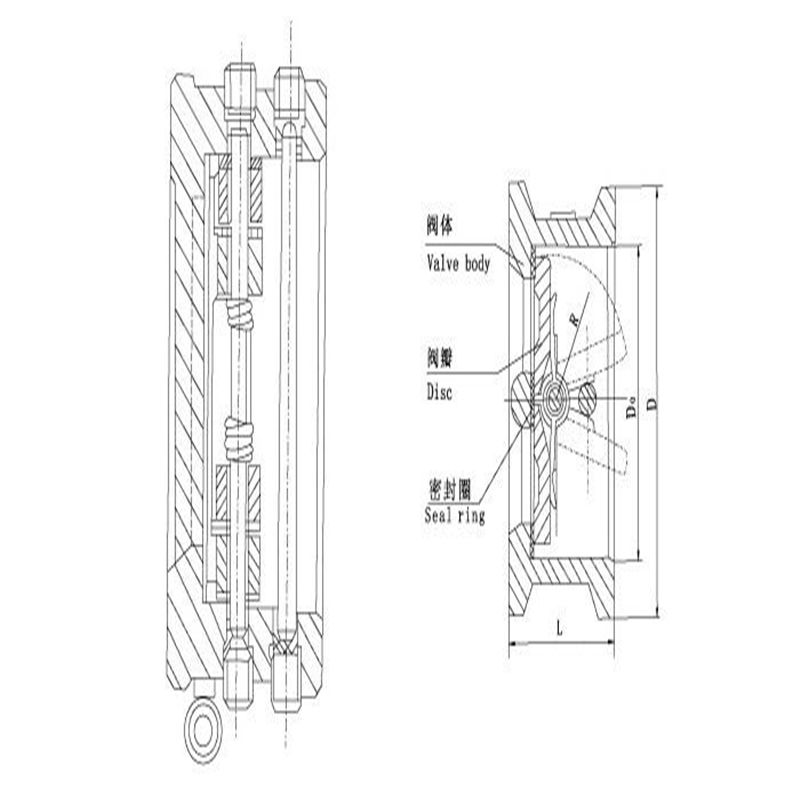

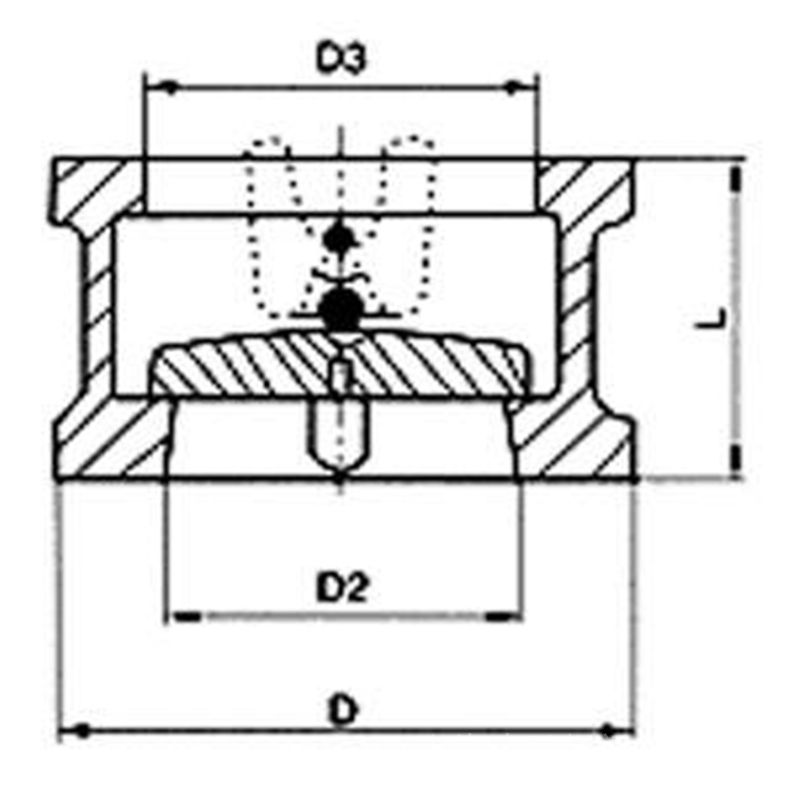

H76H对夹双瓣式止回阀外形结构图

H76H对夹双瓣式止回阀主要外形尺寸1.0MPa（国标）

主要外形尺寸1.6MPa（国标）

H76H对夹双瓣式止回阀主要外形尺寸2.5MPa（国标）

本实用新型公开了一种对夹双瓣式止回阀,包括支承座,阀体和连接所述支承座和阀体的键,插入所述阀体内的键的端部设有防转位,所述阀体上对应于该防转位的位置开设有定位孔,防转销通过该定位孔横穿所述防转位.本实用新型在键上开设防转位,并利用防转销限制键的转动,结合支承座与固定轴以及支承座与阀体的配合,对支承座圆周方向的位移起到约束;支承座上的键槽与键之间的配合,对支承座具有轴向的约束,使支承座不能相对于阀体晃动,连接安全,可靠.
是通用的单向流体阀。 本实用新型重量轻，体积小，易于安装在法兰之间。阀门内部由两个半圆形弹簧和一个板面组成，并通过销钉固定在阀体上，使阀板变形，流体压力使弹簧打开。
变形快，保护管道免受水锤损坏。

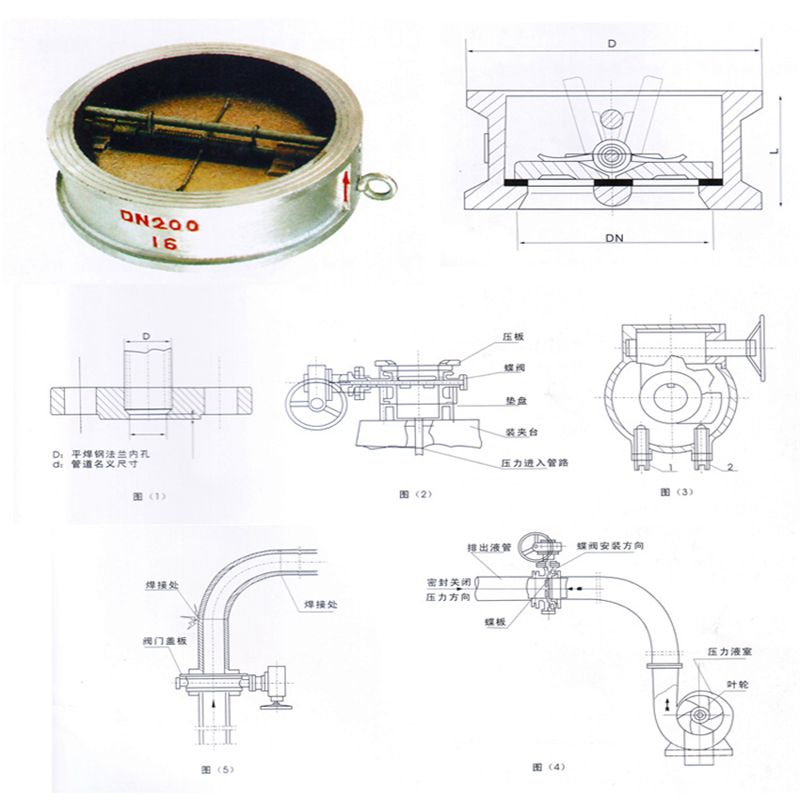

H76H对夹双瓣式止回阀安装对夹式止回阀的注意事项：
 1。放置管道时，应注意使晶圆止回阀的通道方向与流体流动方向一致;
 2。安装在垂直放置的管道中。紧急切断阀
对于水平放置的管道，垂直放置晶圆止回阀;
 3。在对夹式止回阀安和蝶阀之间使用伸缩管。切勿将其直接连接到其他阀门。
 4。避免在阀板的工作半径范围内添加管接头和障碍物;
 5。不要在晶圆止回阀的前面或后面安装减速器;
 6。在肘部附近安装晶圆型止回阀时，请注意留出足够的空间;
 7。在泵出口处安装晶圆型止回阀时，阀门直径的至少六倍流出，以确保蝶板*终受到流体作用。
对夹双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
