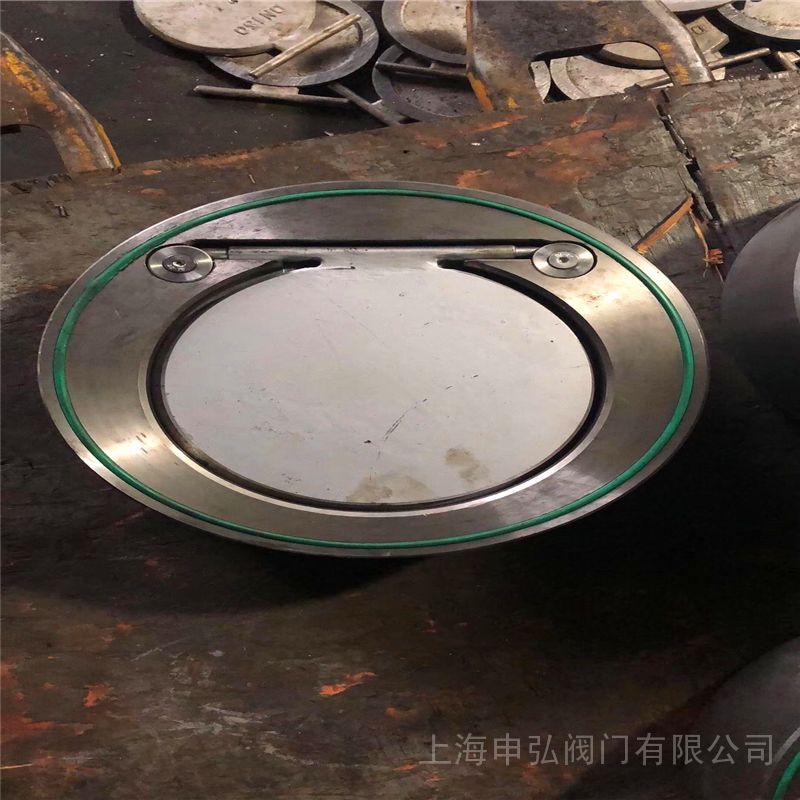

H74X对夹式单板通风止回阀产品说明
本实用新型提供一种对夹旋启式单板止回阀，包括阀座、吊环、阀体和阀板，所述阀座顶部设有吊环，吊环与阀座固定连接，阀座内部设有阀体，所述阀体与阀座固定连接，阀体内设有阀板。特征是：阀板与阀体之间设有密封O型圈，阀板设有阀板转轴，阀板转轴两端与阀体固定连接，阀板上部设有扭簧转轴，扭簧转轴上设有扭转弹簧，所述扭簧转轴两端与阀体固定连接，阀板上设有扭簧固定凹槽，扭转弹簧的甩头置于扭簧固定凹槽内。本实用新型克服了一般止回阀阀密封不良等缺陷，设置在阀体和阀板之间的密封O型圈可实现良好的密封效果，采用扭转弹簧能够使阀板快速关闭，能够显著减少水锤现象，具有结构简单、安装维修方便、密封可靠及使用寿命长等优点。

本实用新型属于阀门制造领域，尤其是涉及一种对夹旋启式单板止回阀。本实用新型的止回阀结构简单，加工制造容易，可以用翻砂件、锻件、棒材、板材等加工制作，在用特材加工时可避免特材翻砂的难度，有一般加工能力的企业均可制造。外形尺寸可以按标准尺寸加工，也可以因地制宜按需要加工，用料省。在管路上的安装连接形式可以采用法兰、螺纹等连接，连接面的密封形式可多样化，根据设计要求加工成平面、球面、 槽面、凹凸面等。在管路安装上可用于垂直管路安装，也可用于水平管路安装，在水平安装时，定位器开槽一侧安装在水平管路的上侧。除说明书所述的技术特征外，均为本*技术人员的已知技术。

​

包括阀板,限位轴和支撑轴,所述支撑轴穿过阀体,所述支撑轴与阀体两端的连接处通过限位螺栓固定,所述阀体内部设置有隔圈,阀板和弹簧,支撑轴依次穿过隔圈,阀板和弹簧,所述支撑轴一端安装有吊环螺钉,所述限位轴穿过阀体,所述限位轴与阀体两端的连接处通过限位螺栓固定,所述弹簧一端压在限位轴上,弹簧另一端压在阀板上.本实用新型管道压力只有几KPa,通过计算选择合适阀板厚度和弹簧,保证阀门既可以密封阀又可以在很小的压力下开启,满足低压通风管道的通风要求.

它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所*为适用。对夹圆片式止回阀是一种超薄型的单瓣旋启式止回阀，属于自动阀类。对夹连接的圆片式止回阀是安装在管线上*为防止介质倒流的一种装置。对夹圆片式止回阀由阀体、阀瓣、密封圈等几个少数的零部件组成，采用旋启式结构具有重量轻、结构简单、安装为维修方便、使用寿命长等特点。

目前，一般止回阀可作为防止介质倒流的装置被广泛用于给水系统、石油、化工、冶金等工业部门，但现有止回阀还具有以下缺点急待改进:

1、由于密封圈设置在阀板上，管道介质通过时，管道中心部位的流体冲刷密封圈，设置在阀板上的密封圈容易脱落，密封性较差；

2、不利于管道介质的通过，时有阻流的现象发生，且安装维修清理不方便，造成使用寿命缩短；

3、阀板关闭时受力不均，不能快速关闭，产生水锤现象，使用寿命缩短。

实用新型内容

本实用新型的目的是提供一种可实现良好的密封效果，采用扭转弹簧能够使阀板快速关闭，能够显著减少水锤现象，具有结构简单、安装维修方便、密封可靠及使用寿命长等优点的对夹旋启式单板止回阀。

H74X对夹式单板通风止回阀主要技术参数：


零件材料

H74X对夹式单板通风止回阀主要外形尺寸：

本实用新型的技术方案是:一种对夹旋启式单板止回阀，包括阀座、吊环、阀体和阀板，所述阀座顶部设有吊环，吊环与阀座固定连接，阀座内部设有阀体，所述阀体与阀座固定连接，所述阀体内设有阀板，其特征在于:所述阀板与阀体之间设有密封O型圈，所述阀板设有阀板转轴，阀板转轴两端与阀体固定连接，所述阀板上部设有扭簧转轴，所述扭簧转轴上设有扭转弹簧，所述扭簧转轴两端与阀体固定连接，所述阀板上设有扭簧固定凹槽，所述扭转弹簧的甩头置于扭簧固定凹槽内。

安装步骤及注意事项：

　　1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。

　　3、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
