Z941T电动铸铁明杆闸阀产品说明
本发明涉及阀门设备技术领域，具体为一种电动铸铁明杆闸阀。本发明公开了一种电动铸铁明杆闸阀,包括阀体,阀体左侧连接有出水口,右侧连接有进水口,出水口,进水口均与阀体贯通连接,阀体顶部设有电机箱,电机箱内部设有电机,电机输出端设有蜗杆,本发明通过分别连接进水口和出水口,将阀体接入管路中,通过电机的转动,带动蜗杆,进而带动与蜗杆配合的蜗轮转动,蜗轮将动力通过转轴传递给主动齿轮,其中转轴贯穿电机箱左侧壁并与其配合,通过轴用弹性挡圈,控制转轴与电机箱左壁之间的相对位置,防止出现转轴在电机箱左侧壁窜动的问题,且二者之间涂有润滑脂,能够起到减少摩擦的作用,架构简单,合理紧凑,电动代替手动,效率明显提升.

其可接收DCS系统中PLC等控制器发出的开关量信号（无源干触点、有源24V、有源220V，点动保持可切换）或模拟量信号（DC4～20mA、0～10V等），可直接驱动，也可通过接触器或固态继电器驱动电动执行器动作。输出DC4～20mA反馈电流和四个继电器触点（开位、关位、远控、故障报警）。该组件集成了伺服控制单元、液晶显示单元、旋钮操作等单元。本产品操作简单，保护功能完善，是您重新定义高品质和简易智能型的选择。

一体化阀门电动装置调试方法

7.4.4调节模块调试方法

1）手动将电动装置置于中间位置

2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3）拔码开关的正作用和反作用不能同时拔为有效

4）正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

Z941T电动铸铁明杆闸阀背景技术：

明杆闸阀是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣，明杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，但是传统的几乎都是手动操作且只能作全开和全关,不能作调节和节流，为此我们提出一种电动铸铁明杆闸阀用于解决上述问题。

主要特点及用途

1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

2.密封面采用不锈钢和硬质合金，使用寿命长。

3.采用柔性石墨填料、密封可靠，操作轻便灵活。

4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。

5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

Z941T电动铸铁明杆闸阀技术实现要素：

本发明的目的在于提供一种电动铸铁明杆闸阀，以解决上述背景技术中提出的问题。为实现上述目的，本发明提供如下技术方案：一种电动铸铁明杆闸阀，包括阀体，所述阀体左侧连接有出水口、右侧连接有进水口，所述出水口、进水口均与阀体贯通连接，所述阀体顶部设有电机箱，所述电机箱内部设有电机，所述电机输出端设有蜗杆，所述蜗杆上端设有蜗轮与之匹配，所述蜗轮中心处设有转轴，所述转轴贯穿电机箱左壁，所述转轴左端设有主动齿轮，所述阀体内部设有闸板，所述闸板贯穿阀体上壁，所述闸板位于两块限定板之间，两块所述限定板与阀体内部固定连接，所述闸板内部设有齿条，所述齿条与主动齿轮啮合连接，所述出水口内部设有固定盘，所述固定盘内部设有传动轴，所述传动轴另一端设有扇叶。

优选的，所述转轴与电机箱左壁之间过渡配合，所述转轴与电机箱左侧壁的内外壁均通过轴用弹性挡圈进行固定，所述转轴与电机箱左侧壁之间接触处涂有润滑脂。

优选的，所述闸板与两侧限定板之间均为小过盈配合，即齿条与主动齿轮之间啮合充分。

优选的，所述固定盘内部设有固定支架，所述固定支架中心处设有计数转环，且传动轴与计数转环固定连接。

Z941T电动铸铁明杆闸阀主要性能参数：Main Performance Parameters:

 明杆铸铁闸阀Z41T主要部件材料：Main Material:

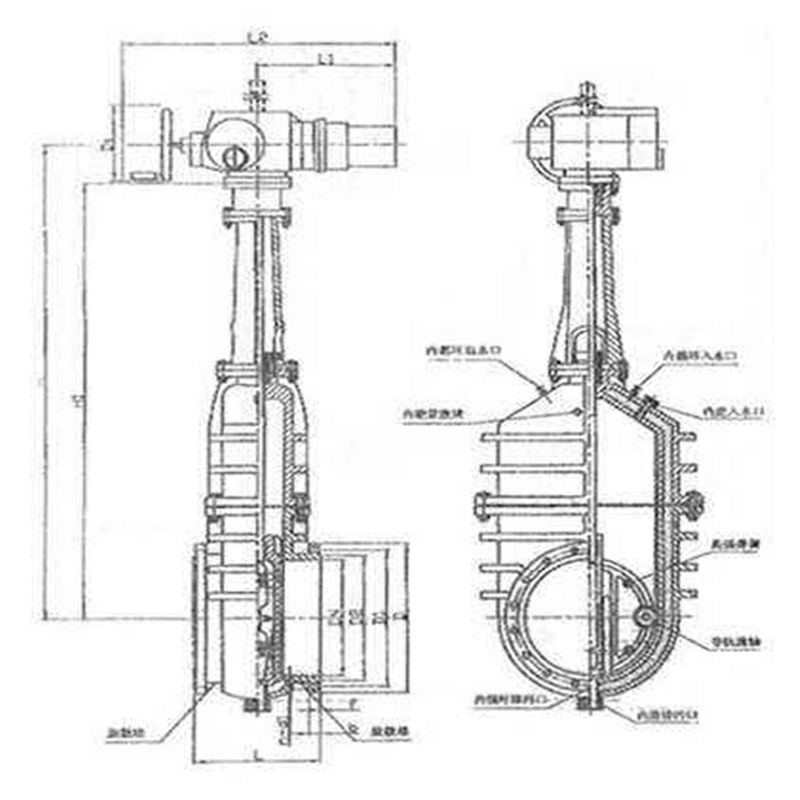

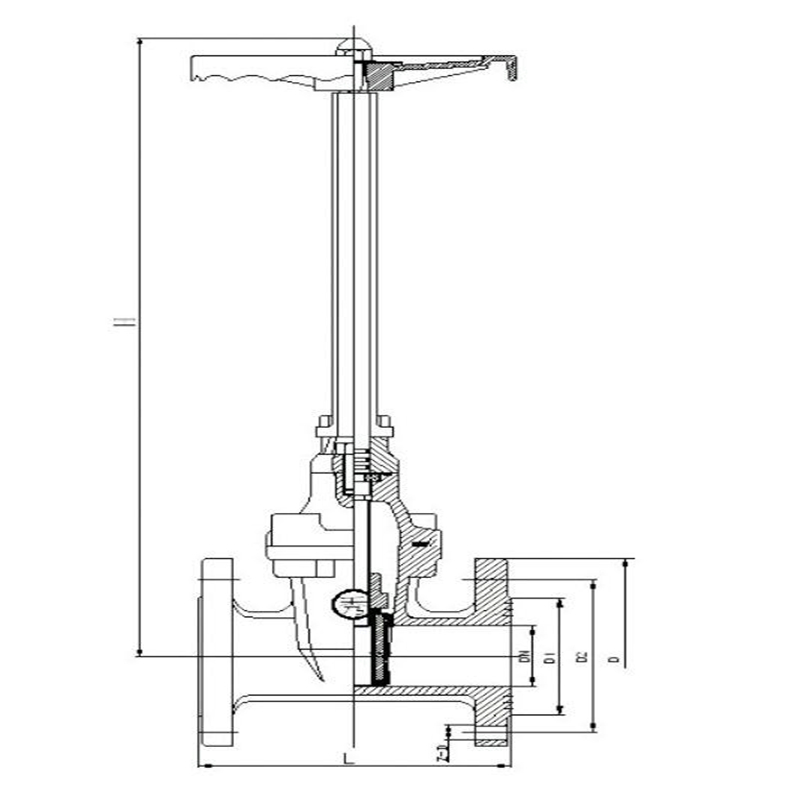

Z941T电动铸铁明杆闸阀主要外形尺寸及连接尺寸：Outline Dimensions & Connection Dimensions:

 注：“/”上面尺寸为PN1.0MPa尺寸，“/”下面尺寸为PN1.6MPa尺寸。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

Z941T电动铸铁明杆闸阀安装与维护应注意以下事项：

　　1. 手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

　　2. 双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

　　3. 带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

　　4. 带传动机构的闸阀，按产品使用说明书的规定安装。

　　5. 如果阀门经常开关使用 , 每月至少润滑一次

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
