Z941F46电动衬氟闸阀产品说明
本实用新型涉及，尤其涉及衬氟暗杆闸阀。适用于腐蚀性介质的闸阀。适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸，强氧化剂，FEP 还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。应用于水厂、电厂、化工、食品、造纸、医药等行业。

Z941F46电动衬氟闸阀产品特点：

1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；

2、密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；

3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；

4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；

5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

背景技术：

衬氟闸阀是阀门的一种。衬氟闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，*常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

传统的衬氟暗杆闸阀结构较为复杂，在使用的过程中容易出现卡死的情况，闸板不耐腐蚀，使用寿命较短，在使用时会影响介质的流动。为此，我们提出衬氟暗杆闸阀。

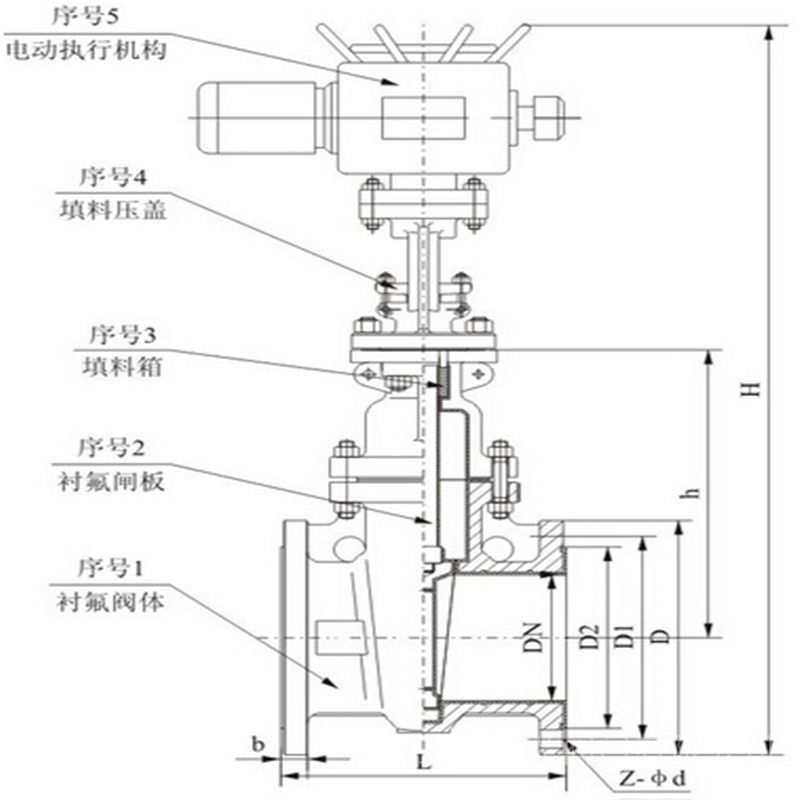

Z941F46电动衬氟闸阀零部件：

四、Z941F46电动衬氟闸阀性能规范：

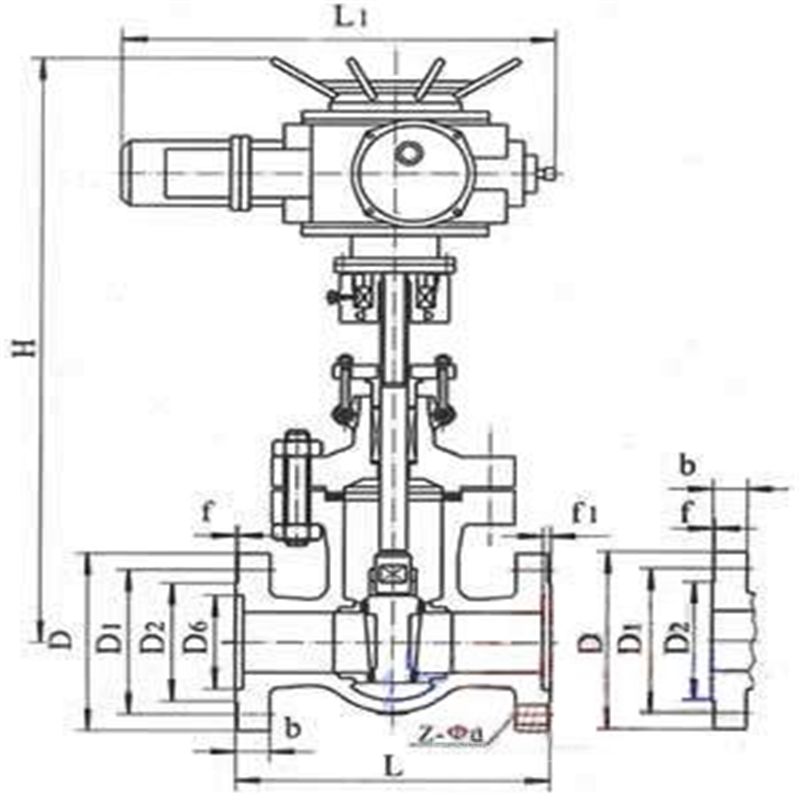

五、Z941F46电动衬氟闸阀外形尺寸：

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

Z941F46电动衬氟闸阀技术总结

本实用新型公开了衬氟暗杆闸阀，包括阀体，所述阀体的上端通过螺栓固定连接有阀盖，所述阀体内竖直滑动连接有闸板，所述阀盖的上方设有手轮，所述手轮的下方固定连接有阀杆，所述阀杆的下端固定连接有阀杆螺母，且阀杆螺母转动连接在阀盖上，所述闸板与阀杆螺母连接，所述阀盖内设有填料，且填料设置在阀杆螺母的下端。本实用新型结构稳定，设计科学合理，生产周期短，形体简单,结构长度短，阀杆为暗杆，开关时阀杆高度不变，节省安装空间；介质流向不受限制，不扰流、不降低压力，阀前阀后压差不变。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
