PZ73F46衬氟刀闸阀 产品说明
本实用新型涉及闸阀技术领域，尤其涉及衬氟刀闸阀。本实用新型公开了衬氟刀闸阀,包括阀体,所述阀体的上端设有支架,且支架通过圆柱销与阀体固定连接,所述阀体中设有闸板,且闸板的上端贯穿阀体设置,所述闸板的上端固定连接有阀杆,且阀杆的上端贯穿支架设置,所述阀杆上套设有阀杆螺母,所述阀杆螺母的上端通过*并紧螺栓连接有轴承组件,位于支架外的所述阀杆通过第二并紧螺栓固定连接有手轮,所述支架内部设有填料,且填料的上端设有与其配合设置的填料压盖.本实用新型中,本闸阀与普通闸阀相比,结构更简单,便于制造加工,降低了生产成本,流道全通径设计,介质通过能力强,易安装,易拆卸,无须拆下阀门便可直接更换阀门密封件,使阀门维护更简单.

PZ73F46衬氟刀闸阀背景技术：

闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。在我们的日常生活中，闸阀是比较常见的一种物件，闸阀给我们的生活带来很多方便，同时使我们的生活更加安全。一般的闸阀，其结构比较复杂，制造加工较为麻烦，提高了生产成本，其中的密封件在损坏时，不便于对其进行更换；为此，我们提出衬氟刀闸阀来解决上述问题。

衬氟刀型闸阀特点及优点

*聚四氟乙烯及橡胶衬里

*密封性高于MSS-SP81

*单向或双向

*耐磨耐腐蚀

*连接方式 : 法兰、支耳

衬氟刀型闸阀标准规范

尺寸 （mm） : 50 至600

温度 （°C） : -20 至175

压力 （MPa） : 2.0 （CWP）

连接标准 : ANSI

阀体 : 球墨铸铁 , 不锈钢

阀板 : 不锈钢 , 特殊合金

阀杆 : 不锈钢

阀座 : 高分子量聚乙烯 ,聚丙烯 , 聚四氟乙烯

PZ73F46衬氟刀闸阀技术实现要素：

本实用新型的目的是为了解决现有技术中存在的一般的闸阀，其结构比较复杂，制造加工较为麻烦，提高了生产成本，其中的密封件在损坏时，不便于对其进行更换等问题，而提出的衬氟刀闸阀。

为了实现上述目的，本实用新型采用了如下技术方案：

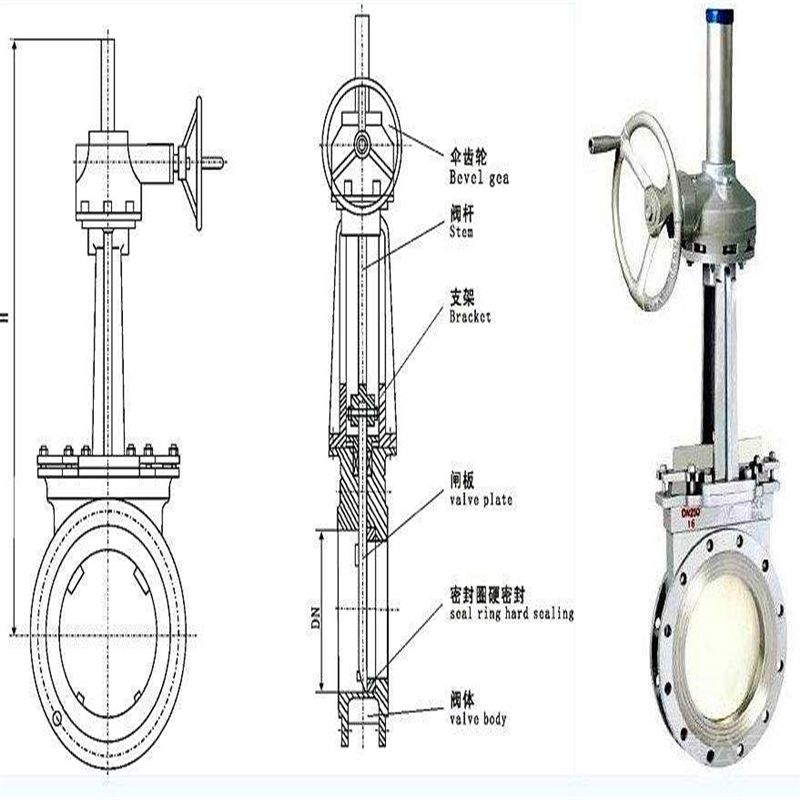

衬刀闸阀，包括阀体，所述阀体的上端设有支架，且支架通过圆柱销与阀体固定连接，所述阀体中设有闸板，且闸板的上端贯穿阀体设置，所述闸板的上端固定连接有阀杆，且阀杆的上端贯穿支架设置，所述阀杆上套设有阀杆螺母，所述阀杆螺母的上端通过*并紧螺栓连接有轴承组件，位于支架外的所述阀杆通过第二并紧螺栓固定连接有手轮，所述支架内部设有填料，且填料的上端设有与其配合设置的填料压盖。

优选的，所述闸板与阀体密封面为O型设置，且上端采用填料密封。

优选的，所述闸板的外圆采用楔形设置。

优选的，所述闸板与阀体内腔流道均被PFA/FEP材质包覆设置。

优选的，所述手轮上包裹有橡胶防滑垫。

优选的，所述阀体内设有过滤网。

本实用新型的实施例提供的技术方案可以包括以下有益效果：

1、衬氟刀闸阀与普通闸阀相比，结构更简单，便于制造加工，降低了生产成本，闸板的运动方向与流体方向垂直，靠可以切割纤维材料的刀刃形闸板来切断介质；闸板有两个楔形密封面,关闭时闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，从而达到紧致密封效果。

2、闸板与阀体内腔流道均有PFA/FEP材质包覆，可用于强酸、强碱、强腐蚀性液体或纤维状介质工况。

3、闸板与阀体密封面为O型，上端采用填料密封，具有良好的密封性能；流道全通径设计，介质通过能力强，易安装、易拆卸，无须拆下阀门便可直接更换阀门密封件，使阀门维护更简单；闸板外圆为楔形，具有闸刀功能，能有效的闸断介质中的各种杂物，解决含有颗粒、纤维介质闸断后的泄漏现象；具有超短的结构长度，体积小、流阻小，节省材料，占用有效空间少。具有闸刀功能，能有效的闸断介质中的各种杂物，解决含有颗粒、纤维介质闸断后的泄漏现象；具有超短的结构长度，体积小、流阻小，节省材料，占用有效空间少。

PZ73F46衬氟刀闸阀主要部件材料

PN1.0MPaPZ73F46衬氟刀闸阀主要外形链接尺寸

PN1.6MPaPZ73F46衬氟刀闸阀主要外形链接尺寸

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
