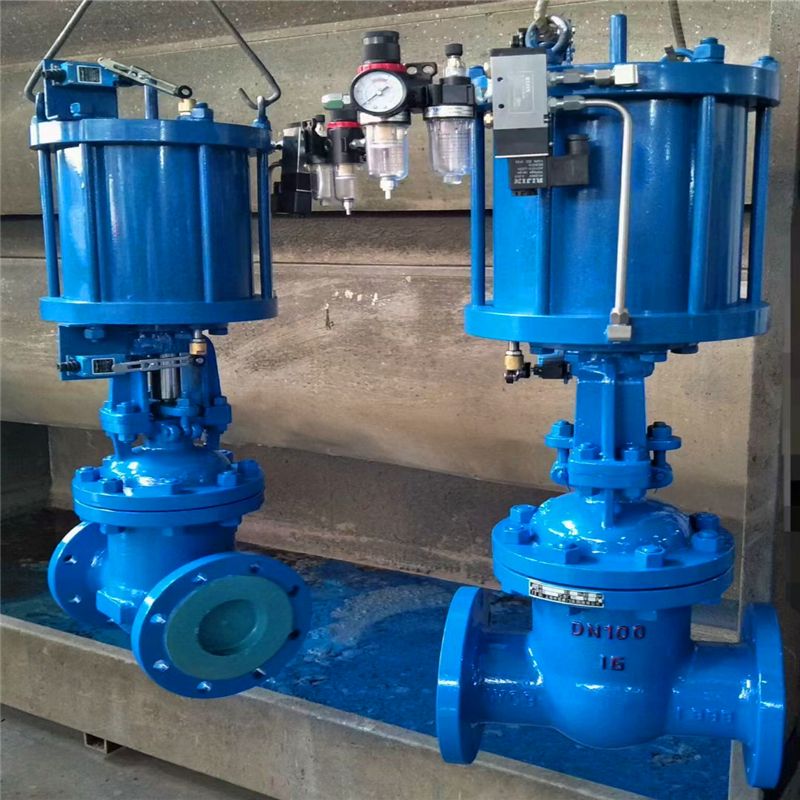

DS/641H气动水封闸阀申弘

当前位置：上海申弘阀门有限公司 > 产品中心 > 气动控制阀 > DS/641H气动水封闸阀申弘

产品型号：

DS/641H

品牌：

申弘

≧1 台
￥2603.00

所在地：

上海闵行区

更新日期：

2025-04-24

详细信息

| 询价留言

DS/641H气动水封闸阀 产品说明

本实用新型属于水封闸阀技术领域，具体地说是一种带波纹管的上拆式的改进的水封高温闸阀。现有的水封闸阀支架与阀体的连接方式大多都是上装式的，导致检修、更换填封料的不便；有些闸阀阀杆比较短，阀杆又较光滑，故在阀腔内压力过高等情况下可能会飞出。

本实用新型的目的是克服现有技术不足之处，将支架改为C形支架，形成与阀体开放的上拆式连接，上下阀体间增设密封板，起到密封与限位的双重作用，与水接触的阀室内的阀杆上设波纹管增加密封性。为实现上述目的，设计的一种改进的水封高温闸阔，包括手轮、阀盖、支架、阀体、阀杆、闸板等，阀杆贯穿阀体，阀杆顶部连接手轮，

　　(1) 该阀只须在操作室内即可完成切换操作，既减轻了劳动强度，又提高了工作效率。

　　(2) 阀门具有灵活可靠的气动- 手动转换机构。当控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，保证线路正常运行，避免事故发生。而普通闸阀在出现故障后只能维修、更换或停用。

　　(3) 该阀的气缸选用无缝钢管，内表面镀铬，具有不易腐蚀、使用寿命长等优点。而普通闸阀大多是由铸铁制造，易腐蚀，维护费用高，且容易泄漏，污染环境。

　　(4) 阀门气缸中的密封圈采用耐油橡胶O 形圈，密封性能可靠，维修时更换方便。而普通闸阀一般都使用软填料密封，其密封效果不太理想，泄漏率较大。尤其是阀杆腐蚀后，其泄漏情况更为严重。即使压完填料后，再开关几次，密封又失效，所以只能更换。

DS/641H气动水封闸阀主要性能规范：

试验压力 Test pressure	公称压力PN/MPa
试验压力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
壳体强度试验 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封试验 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封试验 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验 Leak- proofness test	0.5～O.7

使用范围：

产品类别 Product classification	适用温度/℃ Working temperature	适用介质 Suitable medium
碳钢型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas
合金钢(I) Alloy steel	≤540	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas

DS/641H气动水封闸阀主要零件材料：

产品类型 Product type	零件名称 Part name
产品类型 Product type	阀体、阀盖、支架 B0dy，BOnnet，Yoke	阀杆 Valve rod	闸板、阀瓣、密封面 Walge gate Disc Sealface	阀座密封面 Seatring seal face	阀杆螺母 Yoke nut	填料 Packing
碳钢型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy	不锈钢 Stainlesssteel	铝青铜 Albronze	柔性石墨 F18xible graphite
合金钢(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金 Carbide alloy	铝青铜 Albronze	柔性石墨 F18xible graphite

DS/641H气动水封闸阀-16I、25I主要尺寸：

公称通径 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37o30’	334	250	58	50	64	4g
65	270	37o30’	439	250	75	65	82	67
80	280	37o30’	495	300	91	79	95	77
100	300	37o30’	575	350	11O	97	117	101
125	325	37o30’	587	350	136	121	144	126
150	350	37o30’	607	350	163	146	172	158
200	400	37o30’	740	400	223	202	223	202
250	450	37o30’	863	400	278	254	278	254
300	500	37o30’	990	400	330	305	330	305
350	550	37o30’	1137	500	382	352	382	352
400	600	37o30’	1523	500	432	399	432	39g
450	650	37o30’	1618	600	485	451	485	451
500	700	37o30’	1657	600	535	501	535	499
600	800	37o30’	1746	700	636	601	636	599

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用

DSZ64H-40、64、100 DS/Z64Y-40I、64I、100I主要尺寸：

公称通径 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公称通径 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30’	49	345	300	50	350	300	49	350	300
65	270	83	37o30’	67	441	300	66	447	300	64	447	300
80	280	96	37o30’	79	495	350	77	499	350	75	499	350
100	300	117	37o30’	101	575	350	99	582	400	87	582	400
125	325	144	37o30’	126	587	400	129	590	400	125	590	400
150	350	172	37o30’	152	607	400	150	611	450	145	611	450
200	400	223	37o30’	200	740	450	198	745	550	190	747	550
250	450	278	37o30’	252	863	550	246	867	650	236	869	650
300	500	330	37o30’	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30’	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30’	397	1527	850	387	1531	900	377	1533	950

本实用新型的目的是提供一种流阻低、体积小的新型水封闸阀。本实用新型为实现上述目的所采用的技术方案是：一种新型水封闸阀，包括阀体、*闸板、闸板弹簧、阀杆、排气阀、推力轴承、手轮、压盖、密封圈、入水接头、支撑架、第二闸板、托板、底板、托板弹簧和阀盖，所述底板、阀体、阀盖与压盖连接构成闸阀的本体，所述排气阀、入水接头、支撑架和密封圈分别安装在阀盖上，所述阀杆设置在闸阀内，上端与手轮连接，下端与*闸板和第二闸板连接，所述推力轴承安装在阀盖与阀杆之间，所述闸板弹簧设置在*闸板和第二闸板之间，所述托板弹簧设置在托板与底板之间。所述阀体与阀盖之间设有垫片。
