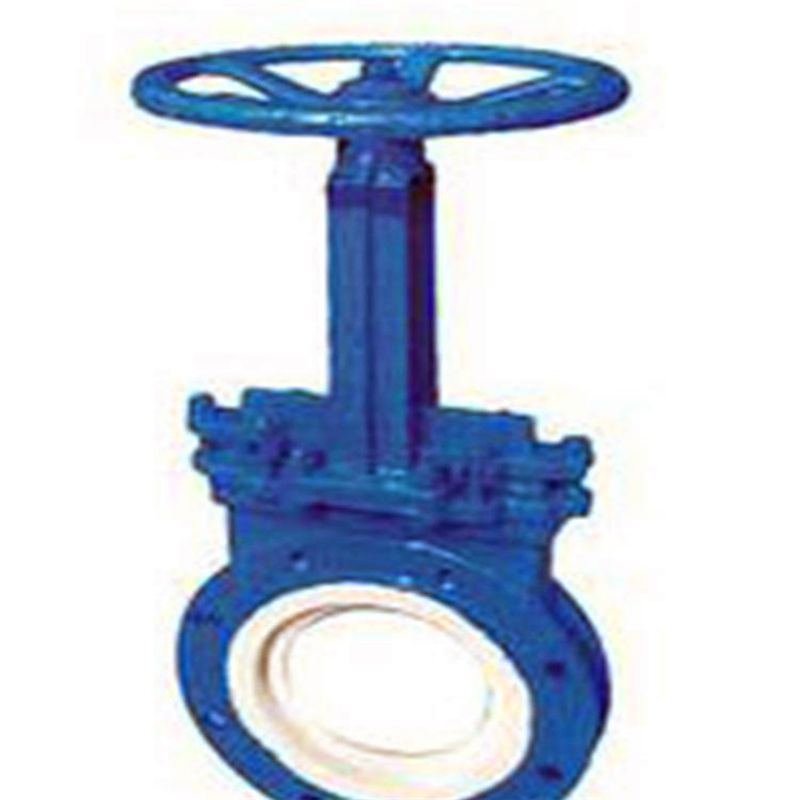

PZ73TC手动耐磨陶瓷刀型闸阀 产品说明

排渣刀闸阀关闭时，所述闸板密封座的凸楞嵌入闸合部的开口内。该技术方案，在进水阀座与出水阀座之间的底部设置与闸板配合切断闸阀的闸板密封座，由于该密封座向上凸起形成凸楞，流体中的杂质由于在流体流速和重力的作用下，一般不会在凸楞上形成暂留，关闭阀门时，闸板向下时，闸合部的倒Y形的开口设计，流体中的杂质更不会进入该开口内，因此其闭合时密封性好，对闸板的磨损较小，延长了闸板的使用周期，进而延长了该闸阀的使用期限。

启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形陶瓷密封阀座实现双向密封。采用超短结构长度，节省材料，减轻管路系统整体重量；占用有效空间小，能有效支持管道的强度，减少管道振动，适合在不同排布管道上任意角度安装。专门针对固液两相流工况介质管道设计的，设计有以抗节流冲刷为目的的结构形式，以满足该类介质管道的关断或关断 节流的双重使用功能。

应用范围：

1.采矿、钢铁工业——用于煤炭、滤渣浆等;

2.净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水;

3.造纸工业——用于任何浓度纸浆、料水混合物;

4.电站除灰——用于灰渣浆液。

所述的闸板密封座的凸楞的截面为椎形可梯形。所述的进水阀座内设有过滤网。经过滤后的流体，进一步减小对阀门的损坏。陶瓷刀闸阀又叫陶瓷排渣阀，是闸阀的一种，包括高压工程陶瓷闸阀和中低压工程陶瓷闸阀。它的阀体采用碳钢（WCB）材质，内衬采用ZTA工程陶瓷。公称通径一般为：DN50-DN400，中低压工程陶瓷闸阀的公称压力一般为：PN1.0-PN6.4MPa,高压工程陶瓷闸阀的公称压力一般为：PN10.0— PN16.0MPa。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化，有电动，手动和锥齿轮传动。连接方式一般采用对夹式连接。

PZ73TC手动耐磨陶瓷刀型闸阀本实用新型具有以下优点：

本实用新型在进水阀座与出水阀座之间的底部设置闸板密封座，闸板密封座向上凸起形成凸楞；闸板的一端与阀轴连接，闸板的一端为闸合部，所述闸合部为倒Y形的开口，排渣刀闸阀关闭时，所述闸板密封座的凸楞嵌入闸合部的开口内。该技术方案，在进水阀座与出水阀座之间的底部设置与闸板配合切断闸阀的闸板密封座，由于该密封座向上凸起形成凸楞，流体中的杂质由于在流体流速和重力的作用下，一般不会在凸楞上形成暂留，关闭阀门时，闸板向下时，闸合部的倒Y形的开口设计，流体中的杂质更不会进入该开口内，因此其闭合时密封性好，对闸板的磨损较小，延长了闸板的使用周期，进而延长了该闸阀的使用期限。

PZ73TC手动耐磨陶瓷刀型闸阀主要零部件材料：

PZ73TC手动耐磨陶瓷刀型闸阀应用规范：

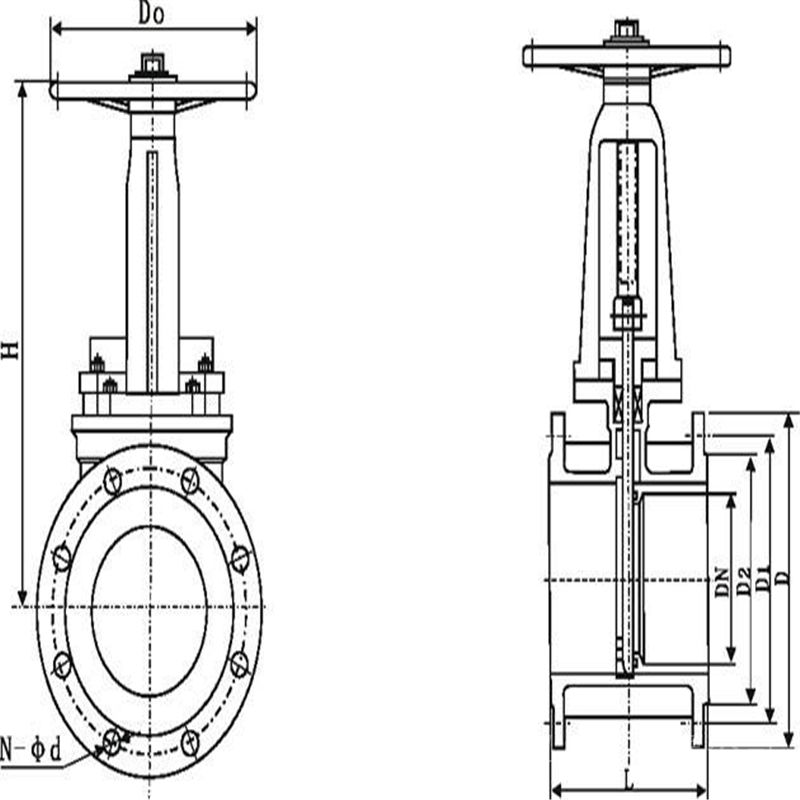

PZ73TC手动耐磨陶瓷刀型闸阀主要外形和连接尺寸：

该技术方案，在进水阀座与出水阀座之间的底部设置与闸板配合切断闸阀的闸板密封座，由于该密封座向上凸起形成凸楞，流体中的杂质由于在流体流速和重力的作用下，一般不会在凸楞上形成暂留，关闭阀门时，闸板向下时，闸合部的倒Y形的开口设计，流体中的杂质更不会进入该开口内，因此其闭合时密封性好，对闸板的磨损较小，延长了闸板的使用周期，进而延长了该闸阀的使用期限。进一步的，进水阀座内设有过滤网。经过滤后的流体，进一步减小对阀门的损坏。

PZ73TC手动耐磨陶瓷刀型闸阀安装、使用要点

1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。

2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
