PZ73F手动对夹式刀闸阀 产品说明
本实用新型涉及一种阀门，尤其是涉及一种刀闸阀。该阀具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸、耐腐蚀等优点，可在工作压力0.6MPa-1.6MPa，使用温度-29-425℃情况下正常工作。刀闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

背景技术：

目前所使用的刀闸阀，其阀板设置在阀体内腔U形滑槽内，为起到密封作用，在U形滑槽内设置有带有金属芯的橡胶密封条。这种结构的刀闸阀所存在的不足主要是密封条的橡胶层容易从金属芯表层剥落而造成密封不严发生泄漏；而一旦橡胶层剥落后，介质中的杂质很容易滞留在滑槽内，这就进一步造成阀板密封不严而失去密封作用；并且带有金属芯的橡胶密封条制造成本较高。

实用新型内容本实用新型的目的在于提供一种密封效果好、制造成本低的刀闸阀。为实现上述目的，本实用新型可采取下述技术方案本实用新型所述的刀闸阀，它包括阀体，设置在所述阀体内腔滑槽中的阀板，以及驱动所述阀板沿所述滑槽上下移动的阀杆，所述滑槽为燕尾槽结构；在所述燕尾槽结构的滑槽内充填有耐磨橡胶条。

PZ73F手动对夹式刀闸阀产品特点

1、 提升式的闸板密封面，可刮除密封面上的粘着物，自动清理杂物。

2、 不锈钢闸板可防止腐蚀引起的密封泄漏。

3、 硬质全金密封面能保证密封耐磨性能和要求。

4、 阀体密封面没有凹槽，不产生积留物，能保证开启灵活。

5、 短结构长度，可节省原料、安装空间也有效支持管道强度。

6、 科学的上密封填料函设计，使上密封安全有效，经久耐用。

7、 三角形的支架节省原材料，保证需要的力学性能。

8、 阀体上的导向块使闸板正确运动，四个挤压块保证闸板有效密封。

9、 阀体加强筋设计提高阀体的强度。

10、 不锈钢阀杆经久耐用，双头螺栓使启闭更为迅速。

11、 可任意选用驱动机构。

12、 150以上口径，采用全封闭结构，更能有效开启和防止泄漏。

13、 氟橡胶密封面能达到密封效果,提高使用温度。

14、 橡胶密封面直接硫化在阀体内,不会脱落。

本实用新型的优点就在于将开设在所述阀体内腔壁上的滑槽断面设置成燕尾槽结构，并在其内充填有耐磨橡胶条。这不仅解决了现有技术所存在的因橡胶层从金属芯表层剥落而造成密封不严发生泄漏的问题，同时由于充填于所述燕尾槽结构滑槽内的耐磨橡胶条不含有金属芯，大大降低了刀闸阀的生产成本，同时也节约了金属芯原材料。

二 、PZ73F手动对夹式刀闸阀主要性能规范：

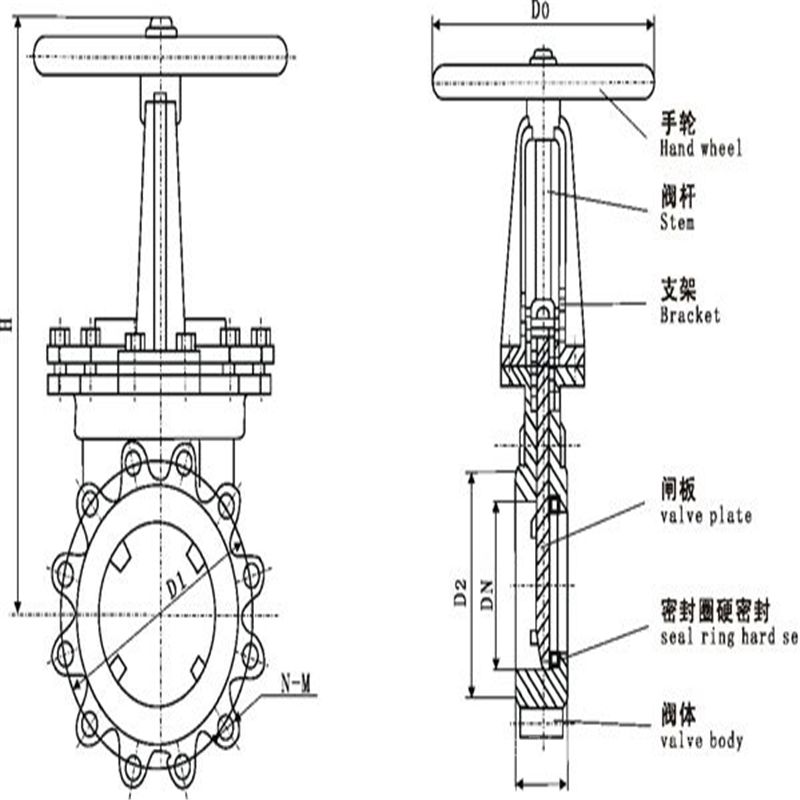

三、主要零部件材质：

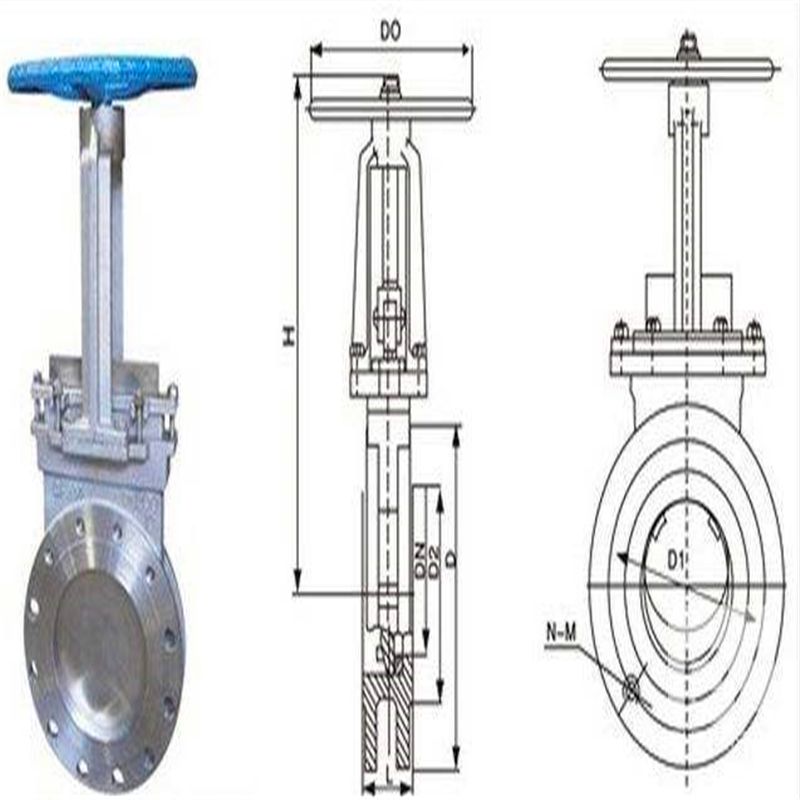

四、PZ73F手动对夹式刀闸阀主要外形及连接尺寸(mm)：PZ73H、PZ73X、PZ73Y、PZ73F

本发明涉及阀门领域，具体涉及一种刀闸阀。背景技术阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。而刀闸阀则是一种启闭件为阀板的阀门，阀板的运动方向与流体方向相垂直，依赖可以切割纤维材料的刀刃形阀板来切断介质。传统的刀闸阀包括阀体，阀板及执行机构，阀体设置有供流体流动的流道，执行机构安装于阀体上方，阀板在执行机构驱动下升降构成流道的切断或开启。阀体设置有供阀板升降的升降孔，该升降孔位于阀体顶端具有开口，为了避免杂质从该开口进入流道内或流体从盖开口泄露至阀体，

PZ73F手动对夹式刀闸阀安装及使用说明

1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2. 各连接部位螺栓，要求均匀拧紧；

3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5. 用户在安装阀门时，必须预留阀门驱动的必要空间；

6. 驱动装置的接线须按线路图进行；

7. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
