PZ673F气动刀闸阀 产品说明
上本实用新型的有益效果是：一种新型气动刀闸阀，通过设置导轨，可以方便刀闸沿着导轨的轨迹进行运动，通过设置调整螺栓，可以调整轨道的上下距离，以保证刀闸紧贴在卸料口下端，通过设置调整板可以方便支撑调整螺栓，通过设置*气缸和第二气缸可以方便实现二次运动，从而达到对卸料口开口的控制，通过设置导向轴，可以方便限制刀闸的运动方向，通过设置丝杠可以方便调整导向轴的前后位置，通过在丝杠后设置手轮可以方便对丝杠进行手动调节。

气动刀型闸阀就是用气动执行器控制阀门，从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为刀型闸阀。气动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。为了克服现有技术的缺陷，本实用新型提供了一种防堵刀闸阀，该刀闸阀含杂质的流体流过不仅通过过滤流体中的杂质，可适时排出过滤的杂质，防止杂质造成堆积。

为了解决上述技术问题，本实用新型采用的技术方案是：

一种防堵刀闸阀，包括阀体、执行机构、进水阀座、出水阀座、闸板和过滤网，进水阀座与出水阀座安装在阀体上，执行机构通过阀轴驱动闸板上下移动打开或关闭进水阀座与出水阀座，所述过滤网设置在进水阀座的出水口，其特征在于：所述进水阀座上设有环形槽，环形槽沿进水阀座的通道圆周设置，所述进水阀座上设有排污管，所述排污管与环形槽相通。环形槽位于过滤网之前的进水阀座，流体流经过滤网时，其流速降低，过滤的杂质在重力的作用收集要环形槽内，经过一段时间的收集，打开排污管放出，从而防止流体在刀闸阀的进水阀座内造成堆积，影响流体的通过，同时也提高了刀闸阀的使用寿命。

所述进水阀座的通道内还设有长槽，所述长槽沿进水阀座的通道轴向设置，所述长槽与环形槽连通。流体流经进水阀座时，杂质沿长槽进一步得到收集并汇集到环形槽内，通过排污管进行排放。

所述的环形槽的截面为U形或半弧形，防止杂质在环形槽内形成堆积，提高过滤效果。

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终 相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附 图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。使其中一个气缸的气缸杆伸出，实现一定的闭合，让物料慢慢的流出，以方便控制流量，防止卸料容器满贯而溢流，使卸料定量更符合要求。

本发明涉及气动刀闸阀技术领域，更为具体地，涉及一种新型气动刀闸阀。背景技术气动刀闸阀是一个开关装置，它通常安装在机械设备的卸料口，实现对卸料口的开启和关闭，从而达到对物料的定量卸料操作，现有的气动刀闸阀通常是由单个气缸带动刀闸实现卸料口的开启和关闭，对卸料口的操作通常是全开或者全闭，这样在卸料操作的时候，由于突然开启卸料口，卸料量较多，这样就会对接料容易有冲击，对物料有飞溅，当突然关闭卸料口的时候，由于运动中的物料较多，使接料器不能容纳而溢流，或者是由于关闭的太早使接料容器不能充满，

述意指结合该实施例或示例描述的具体特征、结构、材料或者特 点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不 必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任 一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技 术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述 实施例进行变化、修改、替换和变型均应包含在本实用新型的保护范围之内。

主要零部件材质Key parts material

主要性能规范Key performance indicators

设计标准

设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

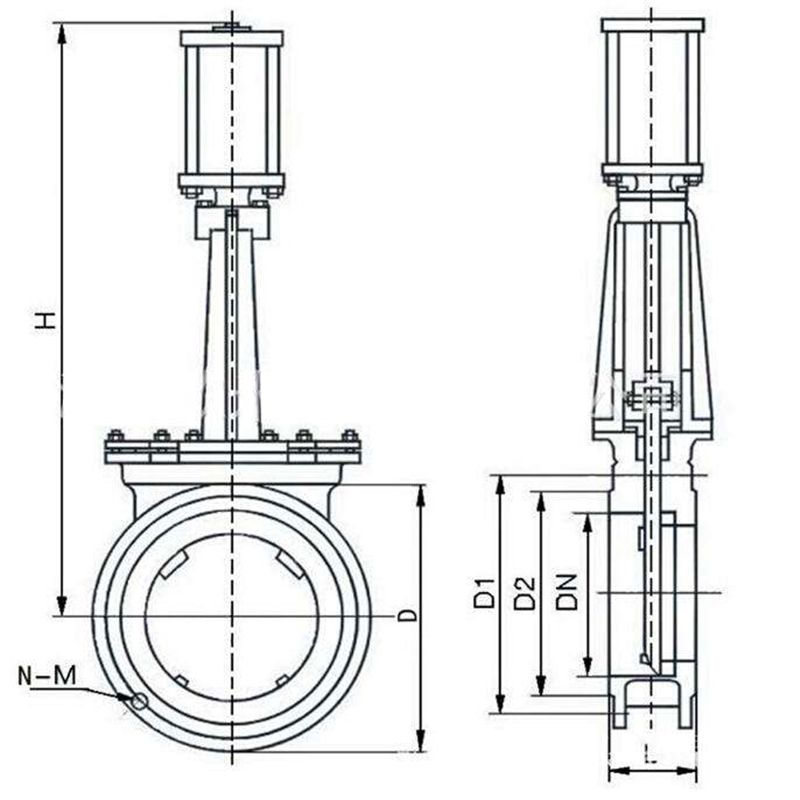

外形结构图

主要外形尺寸

本实用新型公开了一种新型气动刀闸阀，包括架体、导轨、刀闸、调整螺栓、调整板、*气缸、第二气缸、导向轴、丝杠、手轮、卸料口，所述架体上设置有卸料口，所述卸料口下方设置有调整板，所述调整板通过调整螺栓固定在架体上，所述调整板上设置有导轨，所述导轨上设置有刀闸，所述刀闸尾端与*气缸连接，所述*气缸的尾端与第二气缸的尾端连接，所述第二气缸与导向轴固定连接，所述导向轴的一端与架体连接，所述导向轴上设置有丝杠，所述丝杠的尾端设置有手轮。本实用新型该一种新型气动刀闸阀具有卸料口调节方便、结构简单、实用等特点。

气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
