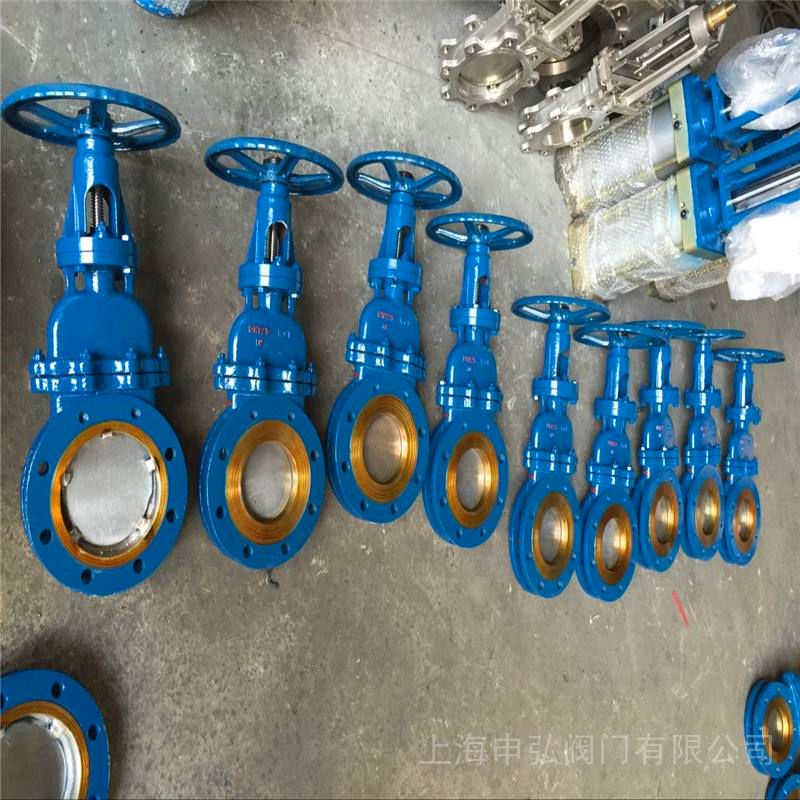

DMZ73F暗杆式刀形闸阀 产品说明

本实用新型涉及一种造纸制浆、化工、石油及污水处理所用的闸阀，特 别是针对明杆闸阀的缺点和不足进行技术革新而发明的暗杆式刀形闸阀。一种暗杆式刀形闸阀,包括:阀体,阀体内安装有闸板,阀体的上面安装有压盖.阀体正面的上方竖直固定连接有连接板,连接板的上部固定连接有水平的顶板,顶板与丝杠之间安装有推力轴承,顶板的另一端竖向向下固定连接有连接杆,连接杆的底端与阀体的反面固定连接;顶板上竖向安装有丝杠,丝杠的上端安装有手轮,丝杠的下部活动连接有螺母;螺母与所述阀体内的闸板上部固定连接;所述闸板为刀形,闸板的底部带有刀刃.本实用新型丝杠长度是明杆刀型闸阀的丝杠长度1/2,节省原料.本实用新型加工工艺简单,加强了管道的强度,提高生产效率.安装使用开启时与原阀门长度始终保持一致,节省空间.

DMZ73F暗杆式刀形闸阀背景技术：

目前，广泛使用的闸阀是明杆闸阀，其开启、关闭是采用梯形螺母转动 带动梯形丝杆上下升降，使闸板升降，达到阀门开启、关闭之目的。在开启 阀门时梯形丝杆向上升出，这样，不仅在制作时要考虑到梯形丝杆的结构长 度要达到一定长度，浪费原材料，而且安装时占用空间较大。发明内容本实用新型的目的是提供一种安装时占用空间小、丝杠长度比明杆闸阀 的丝杆长度短的暗杆式刀形闸阀。

为实现上述目的，本实用新型采用的技术方案为-一种暗杆式刀形闸阀，包括阀体，阀体内安装有闸板，其特征是阀 体的上面安装有压盖；阀体正面的上方竖直固定连接有连接板，连接板的上 部固定连接有水平的顶板，顶板的另一端竖向向下固定连接有连接杆，连接 杆的底端与阀体的反面固定连接；顶板上竖向安装有丝杠，丝杠的上端安装 有手轮，丝杠的下部活动连接有螺母；螺母与所述阔体内的闸板上部固定连 接；所述闸板为刀形，闸板的底部带有刀刃。

DMZ73F暗杆式刀形闸阀产品特点

1、暗杆刀闸阀主要由阀体，闸板和上盖构成。闸板完全封闭在阀腔内，与外界隔绝；上盖设有2、小的圆形填料口，有效避免流体介质外漏。

3、闸板底部为U型锋利刀口，可刮除密封面上的粘着物，并能够将介质快速切断。

4、闸板表面精磨抛光处理获得了更好的密封效果，也有效延长了填料和阀座的使用寿命。

5、阀体上导向块使闸板正确运动，挤压块保证闸板有效密封。

6、产品主要应用于环保要求较高的气体或液体管道。

根据所述的暗杆式刀形闸阀，其特征是所述顶板与丝杠之间安装有推 力轴承。根据所述的暗杆式刀形闸阀，其特征是所述压盖与阀体之间装有聚四 氟盘根。根据所述的暗杆式刀形闸阀，其特征是所述阀体出口的内径小于阀体 进口的内径；阀体出口的内侧装有密封圈。根据所述的暗杆式刀形闸阀，其特征是所述阔体进口处固定连接有与 闸板底部的刀刃相应的定位块。根据所述的暗杆式刀形闸阀，其特征是所述顶板呈三角形。

本实用新型应用了梯形螺母与梯形丝杆间滑轮原理及采用三角形支架的 原理，成功地推出暗杆式刀形闸阓。暗杆式刀形闸阀区别于明杆闸阀是梯 形丝杆转动带动梯形螺母上下升降，使闸板升降，从而达到阀门开启、关闭 之目。加工中的丝杠长度是明杆闸阀的丝杠长度1/2,节省原料。

本实用新 型加工工艺简单，加强了管道的强度，提高生产效率。本实用新型开启时与 原阀门长度始终保持一致，节省空间，是明杆闸阀的替代创新产品。刀形闸 阀的优点是闸板的刀刃可以把阔口处大的纤维、胶状物质切断，以达到关闭 严实的目的。

本实用新型从外观上看比明杆闸阀在使用过程中美观；从性能上看 三角形的支架，不仅节省原材料，而且可以保证所需的力学性能；从加工工 艺上看采用梯形丝杠的短结构长度，不但节省原料而且节省安装空间；从 经济效益上看节省了材料，降低了生产成本。随着国内造纸、化工、电力 业的发展和环保力度的加大，暗杆式刀形闸阀的用量会越来越大。

DMZ73F暗杆式刀形闸阀主要性能规范：

DMZ73F暗杆式刀形闸阀主要零部件材质：

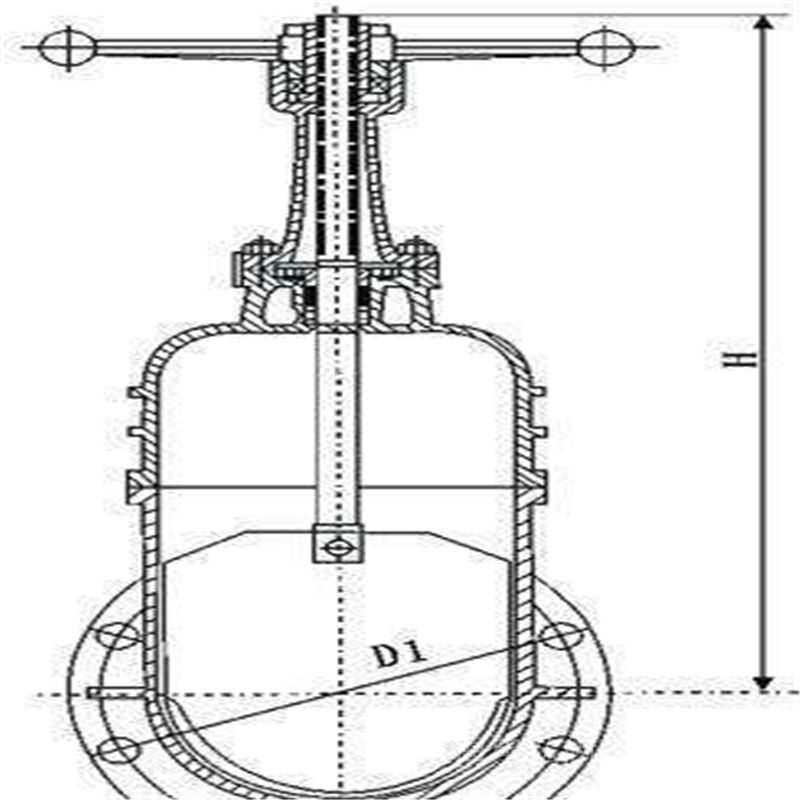

DMZ73F暗杆式刀形闸阀主要外形及连接尺寸(mm)：

摘要一种暗杆式刀形闸阀，包括阀体，阀体内安装有闸板，阀体的上面安装有压盖。阀体正面的上方竖直固定连接有连接板，连接板的上部固定连接有水平的顶板，顶板与丝杠之间安装有推力轴承，顶板的另一端竖向向下固定连接有连接杆，连接杆的底端与阀体的反面固定连接；顶板上竖向安装有丝杠，丝杠的上端安装有手轮，丝杠的下部活动连接有螺母；螺母与所述阀体内的闸板上部固定连接；所述闸板为刀形，闸板的底部带有刀刃。本实用新型丝杠长度是明杆刀型闸阀的丝杠长度1/2，节省原料。本实用新型加工工艺简单，加强了管道的强度，提高生产效率。安装使用开启时与原阀门长度始终保持一致，节省空间。

DMZ73F暗杆式刀形闸阀安装维护

1.在安装之前，请检查阀腔内部和密封表面，以防止灰尘和沙粒粘附。

2.均匀地拧紧每个连接处的螺栓。

3.不仅要检查包装的密封性，还要检查用力压紧的包装部件，以确保门可以灵活打开。

4.在安装阀门之前，用户应检查阀门型号，连接尺寸并注意介质的流向，以确保与阀门要求一致。

5.安装阀门时，用户必须保留阀门驱动器所需的空间。

6.必须按照接线图对驱动单元进行接线。
