本实用新型涉及一种阀门，更具体地说它涉及一种凸耳刀闸阀。针对现有技术存在的不足，本实用新型在于提供一种凸耳刀闸阀，具有便于包装运输且手轮便于转动的功能。凸耳式刀闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。上密封填料采用柔性PTFE，密封可靠、操作轻便灵活。闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

为实现上述目的，本实用新型提供了如下技术方案：一种凸耳刀闸阀，包括阀体，所述阀体内设有闸板，所述闸板的上端固定有阀杆，所述阀体的上端转动连接有手轮，所述手轮的与阀杆螺纹连接，其特征在于：所述手轮包括与阀体转动连接的中心块，所述中心块上均布有多个支撑杆，所述支撑杆的外端设有与各个支撑杆固定的转动环，所述转动环的外壁上设有多个与各个支撑杆一一对应并连通的移动槽，所述移动槽内滑动定位连接有延伸杆。

通过采用上述技术方案，在需要转动手轮时，将延伸杆滑出移动槽并定位，此时通过延伸杆来转动手轮时人手距离手轮的转动中心较远，使得人们转动手轮更加轻松方便；在无需转动手轮时，将延伸杆缩入移动槽内并定位，此时延伸杆不会增大手轮所占的面积，使得人们包装和运输时不收延伸杆的阻碍，从而实现便于包装运输且手轮易于转动的功能。

本实用新型进一步设置为：所述延伸杆的下端靠近中心块的一侧固定有限位块，所述支撑杆的下侧设有供限位块穿出的限位槽，所述限位块上设有连接块，所述限位槽的两端固定有*定位块和第二定位块，第二定位块相对*定位块更靠近中心块，所述连接块可与*定位块和第二定位块可拆卸连接，当连接块与*定位块连接时，延伸杆伸入移动槽，当连接块与第二定位块连接时，延伸杆完全位于移动槽内。

通过采用上述技术方案，在需要延伸杆来转动手轮时，通过限位块来将延伸杆从移动槽推出，然后将连接块与*定位块连接，使得延伸杆位置固定，便于转动手轮；在无需转动手轮时，通过限位块将延伸杆滑入移动槽中，并将连接块与第二定位块连接，使得延伸杆不易从移动槽中滑出。

本实用新型进一步设置为：所述限位块的下端设有连接槽，所述连接块为等腰梯形且上大下小，所述连接块的上端设有可供限位块滑入的让位槽，所述连接槽的底部固定有弹簧，所述弹簧的另一端与让位槽的底部固定，所述连接块的下端设有卡槽，所述卡槽将连接块分为对称的两个卡块，所述*定位块和第二限位相对的一面设有安装孔，当限位块与限位槽的两端抵接时，所述卡槽位置分别于*定位块和第二定位块对应。

通过采用上述技术方案，当通过限位块将移动杆向移动槽外滑动时，远离中心块的卡块的斜面会与远离中心块限位块接触，使得连接块上移压缩弹簧，当限位块与限位槽远离中心块的一端抵接时，*定位块与卡槽对齐，此时弹簧弹起使得*定位块嵌入卡槽内从而使得限位块无法滑动，第二定位块与连接块的连接原理与*连接块与连接块的连接远离箱体，并且将连接块与*定位块和第二定位块分离时，只需按压连接块使得卡槽与*定位块和第二定位块分离即可移动连接块，操作简单方便。刀闸阀是闸阀的一种，是直行程切断阀门，刀闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可佩手动，气动，电动执行器，广泛使用于造纸，采矿，化工，污水处理等过程自控系统中。

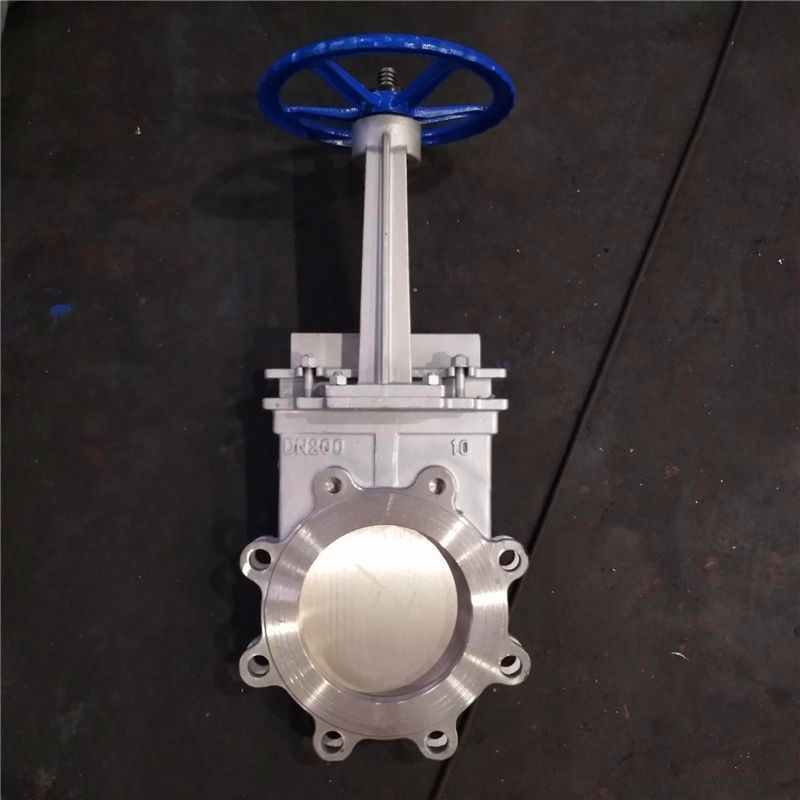

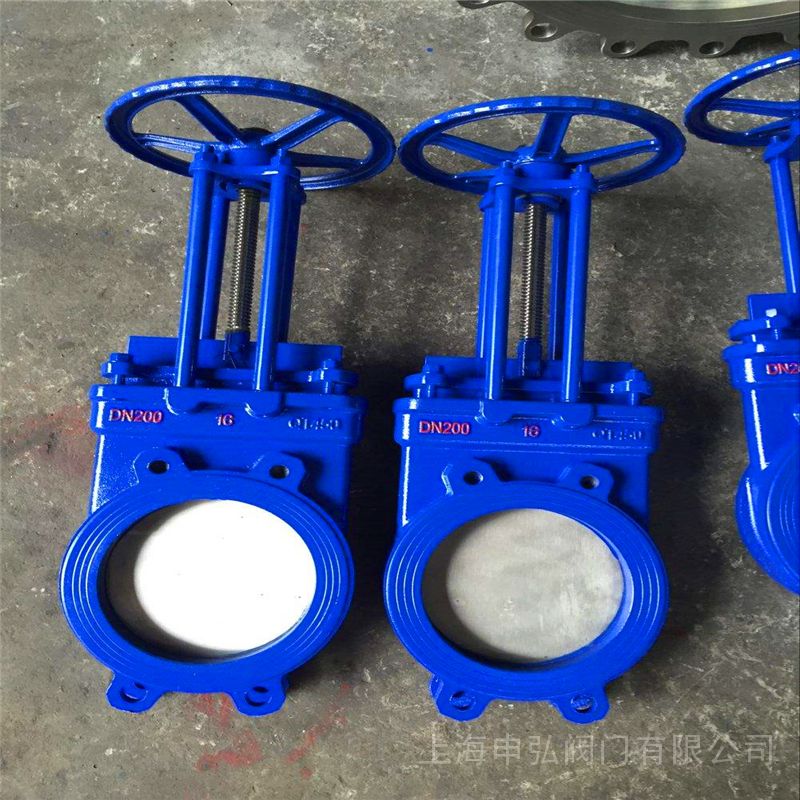

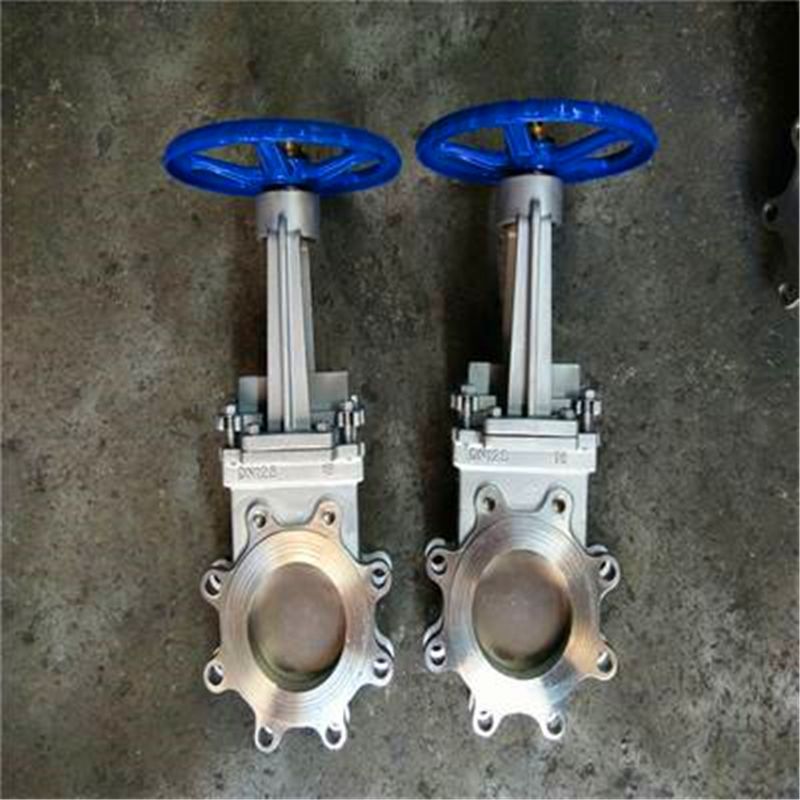

PZ73X手动凸耳式刀闸阀产品特点

1、阀门采用整体式设计，，流体阻力小，操作灵活方便。

2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。

3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。

4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。

5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。

6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。

本实用新型进一步设置为：所述移动槽的开口处设有辅助槽，所述辅助槽内嵌有弧形的扩张杆，所述扩张杆与延伸杆固定。通过采用上述技术方案，当人手握紧延伸杆推动手轮时，扩张杆能够放置收从延伸杆远离中心块的一端滑落，从而使得人们推动手轮时更加方便。

本实用新型进一步设置为：所述阀体上转动连接有定位环，所述定位环上螺纹连接有定位螺栓，所述定位环通过连接组件与手轮连接。通过采用上述技术方案，在手轮转动使得阀板开合或关闭后可拧紧定位螺栓使得定位环不易转动，由于定位环通过连接组件与手轮连接，使得手轮不易转动，从而使得人们误触碰手轮时，不易造成闸板位置的变化。

本实用新型进一步设置为：所述连接组件包括固定在定位环周向侧壁上的多个伸缩杆，所述伸缩杆远离定位的一端固定有向上延伸的连接杆，所述辅助槽的下端设有与转动环外壁连通的定位槽，连接杆的上端穿过定位槽与扩张杆固定。

通过采用上述技术方案，在延伸杆移动时，伸缩杆能够进行伸缩不会对延伸杆造成阻碍，并且通过连接杆将伸缩杆和扩张杆进行连接，使得伸缩杆和延伸杆不易弯折，提高了伸缩杆和延伸杆的强度。

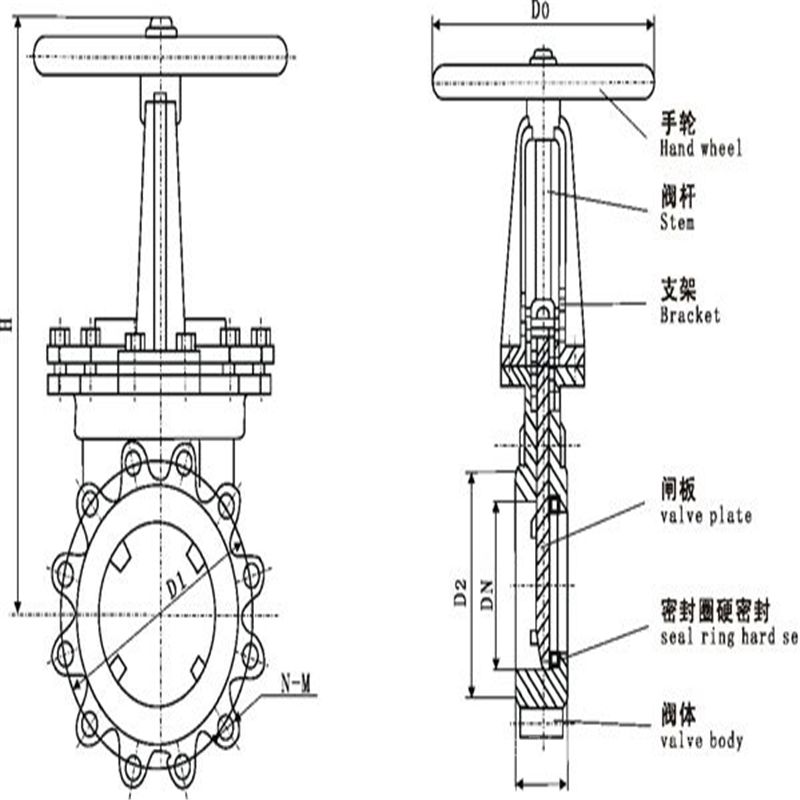

PZ73X手动凸耳式刀闸阀主要性能规范：

PZ73X手动凸耳式刀闸阀主要零部件材质：

通过限位块来滑动延伸杆实现延伸杆的伸缩，通过连接块与*定位块和第二定位块的可拆卸连接实现了延伸杆的定位，在需要转动手轮时，可将延伸杆伸入移动槽，通过延伸杆转动手轮更加省力轻松，在无需转动手轮时，将延伸杆缩入移动槽内使其不会影响闸阀的包装和运输。凸耳式刀闸阀该系列阀门结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

PZ73X手动凸耳式刀闸阀产品安装及使用：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓,要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

以上所述仅为本实用新型的较佳实施例，并不用于限制本实用新型，凡在本实用新型的设计构思之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
