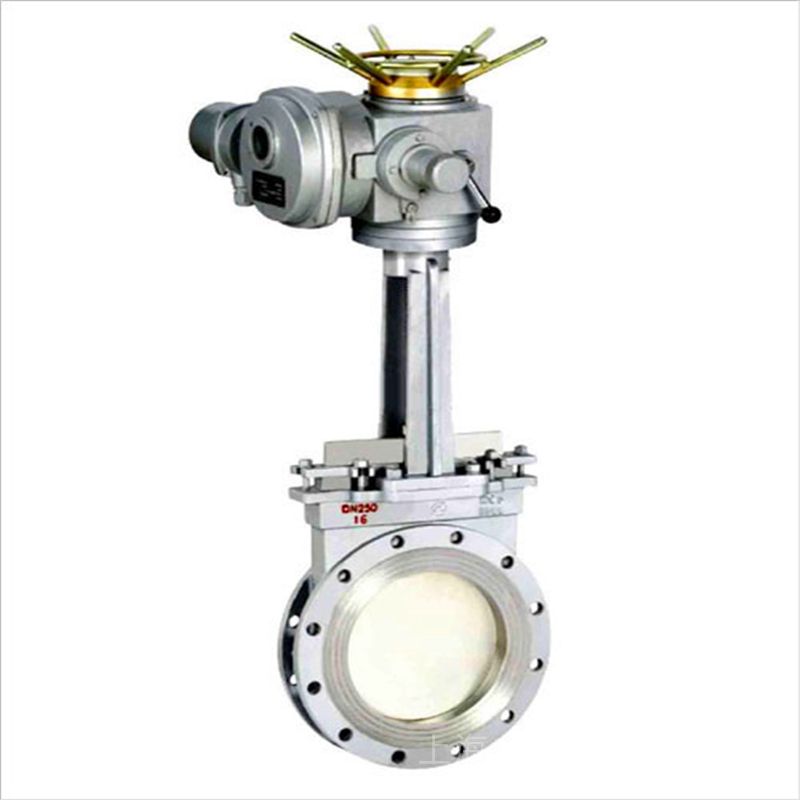

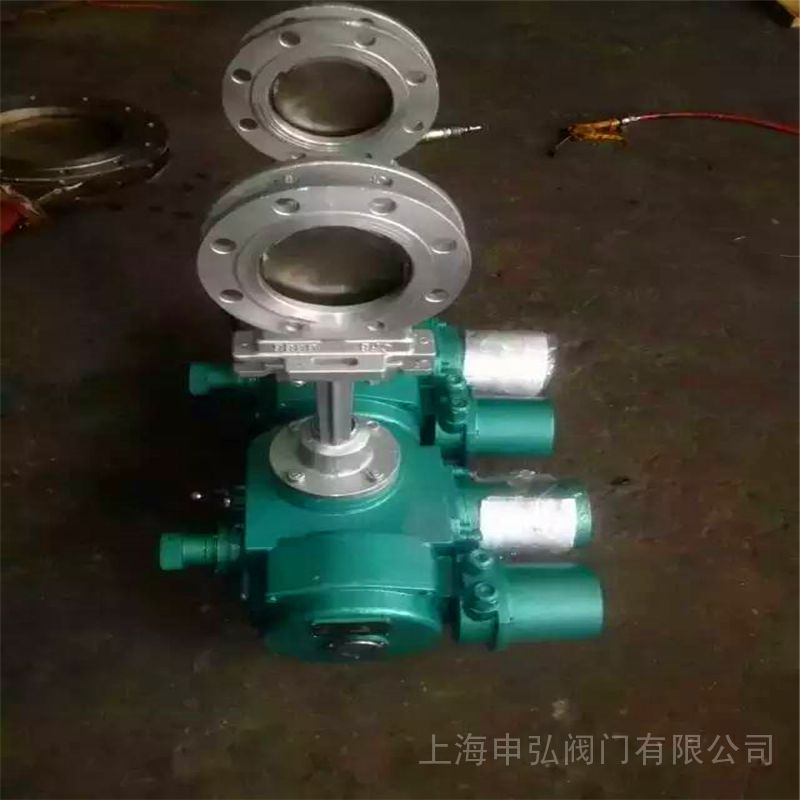

PZ973H电动刀型闸阀产品说明
本实用新型涉及刀型电动闸阀技术领域，主要涉及一种电动闸阀用阀套。闸阀是一种*常见的启闭阀，利用闸板(即启闭件，在闸板中启闭件称为闸板或闸门，闸座称为闸板座)来接通(全开)或截断(全关)管路中的介质。电动闸阀简单地说就是用电动执行器控制阀门，从而实现阀门的开和关；其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。

电动闸阀的阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，对液体、气体和风系统管道介质流量进行模拟量调节。在机械零件设计中，阀套的种类很多，形状也各有不同。某些带纯橡胶的阀套强度不够、联接不牢固，在使用过程中容易转动；尤其是在高压容器上的阀套，普通的法兰往往很容易泄漏，变形失效等，严重时会造成机械故障。

技术实现要素：

本实用新型所要解决的技术问题是提供一种强度高、密封性好，平稳性强的电动闸阀用阀套。本实用新型所要解决的技术问题可以采用如下技术方案来实现：一种电动闸阀用阀套，包括圆环状的阀套本体，其特征在于，所述阀套本体包括密封端和法兰端，所述密封端的外径小于所述法兰端的外径；在所述密封端和法兰端内部各设置有一个增强所述阀套本体强度的环状填充物。电动刀型闸阀由Z型多回转系列电动执行机构与刀型闸阀组合构成。

Z型多回转系列电动执行机构适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、柱塞阀、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。结构由电动机、减速器、力矩控制器、开度指示器、手—电动切换机构、手轮及电气部分组成。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐，使撞块产生角位移，从而压迫凸轮，使支架上抬。当输出力矩增大到整定转矩时，则支架上抬，直至微开关动作，切断电动机电源，使电机停转，从而实现对电动装置输出转矩的控制，达到保护阀门的目的。凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使微动开关动作，切断电动机电源，从而实现对电动装置行程的控制。

在本实用新型的一个优选实施例中，在所述阀套本体内部设置有一通孔，所述通孔在所述阀套本体的密封端设置有45度倒角。可抬起闸门的密封面，刮去密封面上的粘合剂并自动清除碎屑。不锈钢刀闸阀可防止由于腐蚀而引起的密封泄漏。结构的长度很短。您可以节省原材料。安装空间还有效地支持了管道的强度。阀体上的导向块可使闸板正确移动。挤压块保证了柱塞的有效密封；U形柱塞可用作切断器。

阀体材料：铸钢（WCB），不锈钢（304、316），2520

公称压力：0.6Mpa，1.0Mpa，1.6Mpa，2.5Mpa，150LB

公称直径：DN50-600mmNPS2“-24“

适用温度：-38~+650℃（具体温度范围取决于密封材料和介质的特性）

连接法兰：ANSIB16.5、GB/T9113、JB/T79，HG，SH，JIS，DIN，NF，BS标准

密封类型：硬密封（H，Y），软密封（X，F）

泄漏：硬密封：D级（液体0.1XDNmm3/s），软密封：A级（零泄漏）

驱动方式：电动执行器（开关型，可调型，防爆型，智能一体型）

在本实用新型的一个优选实施例中，所述密封端的端面向所述阀套本体外部倾斜，倾斜角小于45度；所述密封端的底部截面为一封闭的圆形，所述密封端的端面于靠近所述通孔处形成一个曲面。带扭簧的电动刀闸阀，包括有启闭机，其特征在于所述启闭机底部连接有输出台，启闭机的输出轴竖直向下从输出台中心穿出输出台，还包括有竖直设置的圆座状的闸门，所述闸门顶部连接有连接台，所述连接台顶部中心连接有竖直的连接轴，所述连接轴上部 外套有与连接轴转动配合的轴套，且连接轴位于轴套中部分被限位在轴套中，所述启闭机的输出轴下端固定连接在轴套顶部，所述连接轴外还套有扭簧，所述扭簧的上端连接在轴套上，扭簧下端连接在闸门顶部的连接台上。

摘要本实用新型公开了一种带扭簧的电动刀闸阀，包括有启闭机，启闭机的输出轴穿出输出台，还包括有闸门，闸门顶部连接有连接台，连接台顶部中心连接有竖直的连接轴，连接轴上部外套有轴套，启闭机的输出轴下端固定在轴套上，连接轴上的扭簧上端连接在轴套上，下端连接在连接台上。本实用新型结构简单，易于实现，能有效提高刀闸阀的通断能力，并提高了刀闸阀的使用寿命。在本实用新型的一个优选实施例中，所述环状填充物为一封闭的铁环，所述密封端内部的*填充物截面为圆形，所述法兰端内部的第二填充物截面为长方形。

PZ973H电动刀型闸阀主要性能规范

主要零部件：

PZ973H电动刀型闸阀尺寸图：

本实用新型的有益效果是：一种电动闸阀用阀套，在内部增加高强度环状填充物，增强了阀套的强度和密封性且便于固定；在通孔设置斜面以及曲面，给阀套与闸刀配合时一个过渡过程，避免一下子封住损伤阀套。以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及同等物界定。

主要由阀体，阀板，螺杆，杆螺母，托架，层，电动执行器和填料组成，PZ973型电动刀闸阀较小。PZ973型电动刀型闸阀闸阀产品为H型晶片，平行单闸门结构，单向流动，低流动阻力，可阻挡各种类型的浆料，矿渣，污水和水渣混合物。PZ973型电动刀闸阀是纺织品和其他介质，广泛用于电力，市政，采矿，冶金，化工，煤炭和灌溉等行业，并且是功能强大的新近替代产品，是一种阀门产品。

PZ973H电动刀型闸阀使用和维护及故障排除方法

1、安装与使用

（1）安装前需仔细检查阀门，并清除阀门在运输、存放过程中造成的损害。

（2）在安装时应注意各部分的螺丝受力是否平衡、升降（活动）是否灵活。

（3）阀门应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。

（4）根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

（5）若发现阀门面有损坏时应立即停用，可用专门材料修补患处，或委托有关生产单位修理。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
