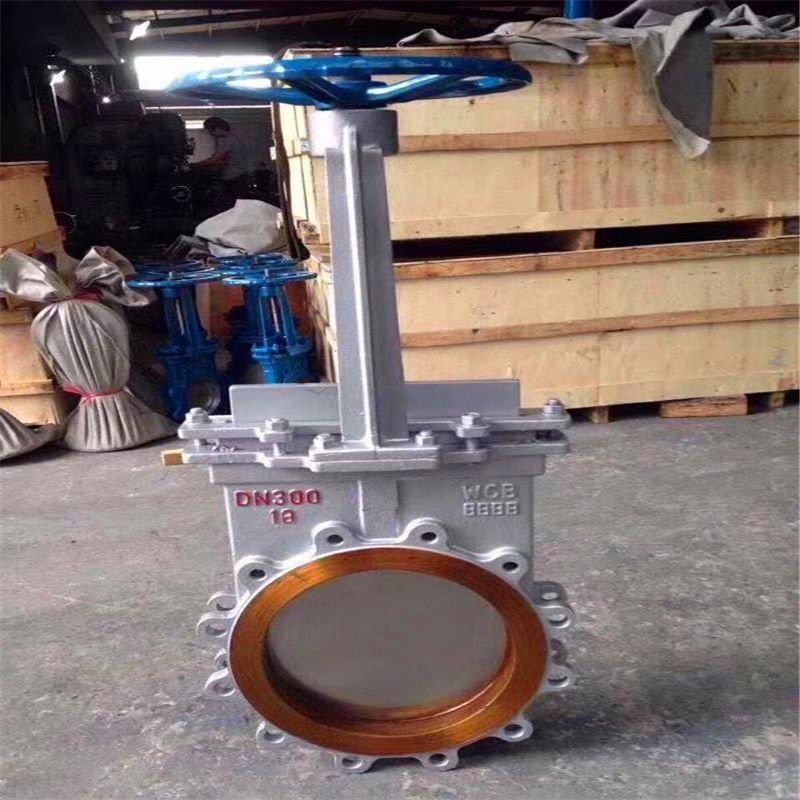

PZ573X加长杆刀型闸阀申弘
详细信息| 询价留言PZ573X加长杆刀型闸阀 产品说明
本实用新型公开了一种刀闸阀,其技术方案要点包括阀体,所述阀体内设有闸板,所述闸板的上端固定有阀杆,所述阀体的上端转动连接有手轮,所述手轮的与阀杆螺纹连接,其特征在于:所述手轮包括与阀体转动连接的中心块,所述中心块上均布有多个支撑杆,所述支撑杆的外端设有与各个支撑杆固定的转动环,所述转动环的外壁上设有多个与各个支撑杆一一对应并连通的移动槽,所述移动槽内滑动定位连接有延伸杆。本实用新型具有便于包装运输且手轮便于转动的功能。

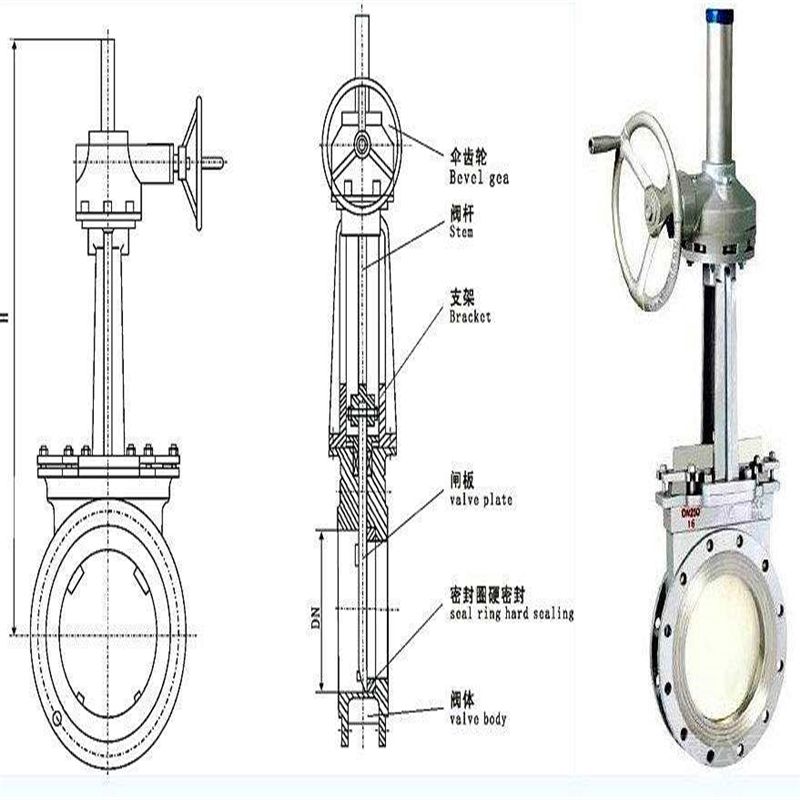

加长杆刀闸阀密封结构是采用金属密封圈与阀座压盖为球面衬合。工作时密封圈在不同受力的状态下可以在阀体内做适当的球弧状滑动。当闸板受压越大,密封性能越佳(原理相当于止回阀密封结构),此密封结构能实现闸板与密封圈完全密封状态,达到零泄漏。同时闸板在启闭过程中,密封面处于无磨擦区域,增加了阀门的使用寿命。无磨损启闭,唯有活动阀座密封圈。由阀体、阀座压盖、金属密封圈、闸板四个部件组合,两固定构成副密封。
阀门关闭时,闸板在阀体楔块的作用下,将闸板推向密封圈,使闸板与密封圈紧密地吻合达到完全密封零泄漏。阀门开启时,由于密封圈与阀座压盖球面活动衬合使受挤压的密封圈恢复原状向左移动,此时密封圈脱离闸板,闸板继续上升,闸板在上升过程中,闸板与密封圈始终处于无磨擦状态。
本实用新型公开了一种手动刀形闸阀,旨在提供一种便于安装,同时实现精准驱动闸板上下移动的手动刀形闸阀,其技术方案要点是所述闸板置于阀体内,所述支架的一端与阀体相连接,所述支架的另一端设有手轮连接块,所述阀杆的一端与闸板相连接,另一端穿过手轮连接块与手轮相连接,其特征是:所述手轮连接块的左侧面和右侧面均设有支架螺纹孔;所述支架由两个支架板组成,两个支架板分别位于手轮连接块的左侧面和右侧面,所述支架板呈梯形状,其大端部通过螺栓与阀体相连接,小端部通过螺栓穿过支架螺纹孔与手轮连接块的相连接。
手动刀形闸阀借助压缩空气驱动的阀门。手动刀型闸阀简单地说就是用手轮旋转控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为手轮,下半部分为阀门。本类阀门在管道中一般应当水平安装。
其中手轮通过支架固定在阀体上,闸板通过手轮进行驱动实现开启或者闭合,但支架通常采用钢板折弯成类似U形状,使得螺丝穿过支架与手轮的手轮连接块相连接,螺栓由下往上安装使得支架没有足够的空间供扳手拧紧螺栓,不便于拆卸和安装,同时闸板有足够行程,故支架通常会制作成细长状,U形状的支架也容易发生变形和弯曲,使得手轮无法精准实现驱动。
针对现有技术存在的不足,本实用新型的目的在于提供一种手动刀形闸阀,便于安装,同时实现精准驱动闸板上下移动。本实用新型进一步设置:所述手轮连接块的前侧面和后侧面均设有向外突起的凸起部,所述凸起部也设有支架螺纹孔;所述支架板包括支架板主体以及支架板主体的两侧边均向外延伸并且折弯形成支架固定部,所述支架固定部与凸起部相配合,螺栓穿过凸起部的支架螺纹孔固定连接。本实用新型进一步设置:所述凸起部与手轮连接块采用圆角过度。
本实用新型有益效果:手轮可以通过手轮连接块固定在支架上,所述支架由两个支架板组成,便于支架制造和安装,两个支架板分别固定在手轮连接块的左侧面和右侧面,螺栓穿过手轮连接块的支架螺纹孔把支架板固定在手轮连接块上,螺栓采用侧面安装,使得扳手有足够空间拧紧螺栓,所述支架板呈梯形状,使得手轮安装牢固稳定。
以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
PZ573X加长杆刀型闸阀主要性能规范:
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.61.5
2.41.1
1.8≤100℃
≤100℃纸浆、污水、煤浆、灰、渣水混和物
PZ573X加长杆刀型闸阀主要零部件材质:
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
285
4-M16
180
8
65
46
180
145
120
298
4-M16
180
10
80
46
195
160
135
315
4-M16
220
12
100
52
215
180
155
365
8-M16
220
14
125
56
245
210
185
400
8-M16
230
22
150
56
280
240
210
475
8-M20
280
29
200
60
335
295
265
540
8-M20
360
38
250
68
390
350
320
630
12-M20
360
66
300
78
440
400
368
780
12-M20
400
100
350
78
500
460
428
885
16-M20
400
119
400
102
565
515
482
990
16-M22
400
195
450
114
615
565
532
1100
20-M22
530
285
500
127
670
620
585
1200
20-M22
530
389
600
154
780
725
685
1450
20-M27
600
529
700
165
895
840
800
1700
24-M27
600
790
800
190
1010
950
898
2000
24-M30
680
850
900
203
1110
1050
1005
2300
28-M30
680
900
1000
216
1220
1160
1115
2500
28-M30
700
1050
1200
254
1450
1380
1325
2800
32-M36
800
1300
1.6
50
43
160
125
99
285
4-M16
180
8.5
65
46
185
145
120
295
4-M16
180
10.7
80
46
200
160
135
315
8-M16
220
13
100
52
220
180
155
365
8-M16
220
15
125
56
250
210
185
400
8-M16
230
23.5
150
56
285
240
210
475
8-M20
280
31
200
60
340
295
265
540
12-M20
360
40.7
250
68
405
355
310
630
12-M22
360
70
300
78
460
410
375
780
12-M22
400
107
350
78
520
470
435
885
16-M22
400
129
400
102
580
525
485
990
16-M27
400
215
450
114
640
585
545
1100
20-M27
530
305
500
127
715
650
609
1200
20-M30
530
410
600
154
840
770
720
1450
20-M36
600
550
700
165
910
840
788
1700
24-M36
600
820
800
190
1025
950
898
2000
24-M36
680
950
900
203
1125
1050
998
2300
28-M36
680
1020
1000
216
1255
1170
1110
2500
28-M42
700
1120
1200
254
1485
1390
1325
2800
32-M48
800
1480

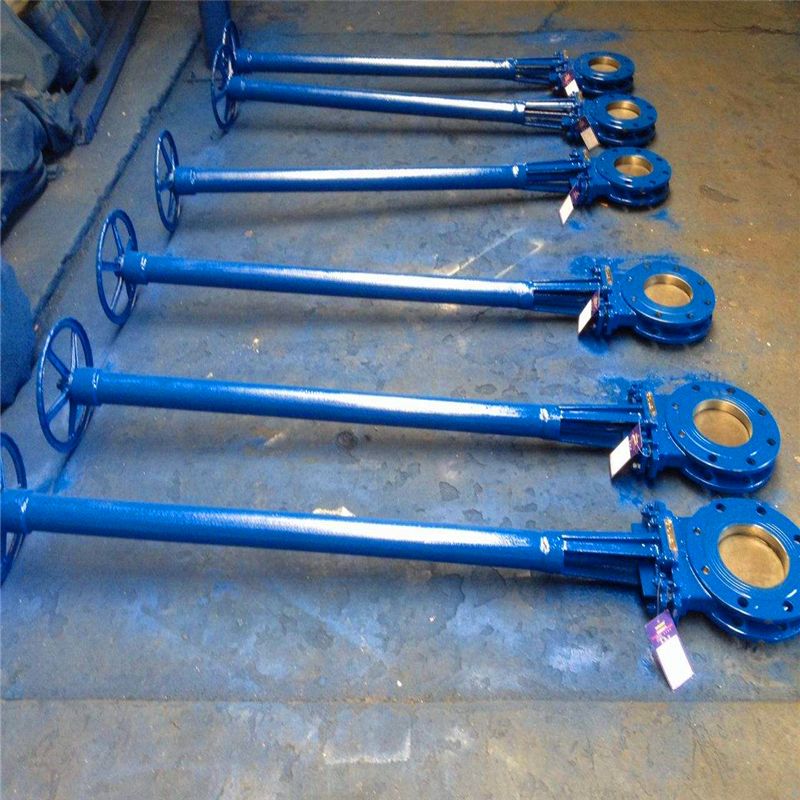

在积极吸收国内外先进技术基础上开发的一种新型刀闸阀,采用加长阀杆,适用于井下等特殊工况。阀杆长度可根据客户要求定做。一种手动刀形闸阀,包括阀体、闸板、阀杆、支架和手轮,所述闸板置于阀体内,所述支架的一端与阀体相连接,所述支架的另一端设有手轮连接块,所述阀杆的一端与闸板相连接,另一端穿过手轮连接块与手轮相连接,其特征是:所述手轮连接块的左侧面和右侧面均设有支架螺纹孔; 所述支架由两个支架板组成,两个支架板分别位于手轮连接块的左侧面和右侧面,所述支架板呈梯形状,其大端部通过螺栓与阀体相连接,小端部通过螺栓穿过支架螺纹孔与手轮连接块的相连接。
