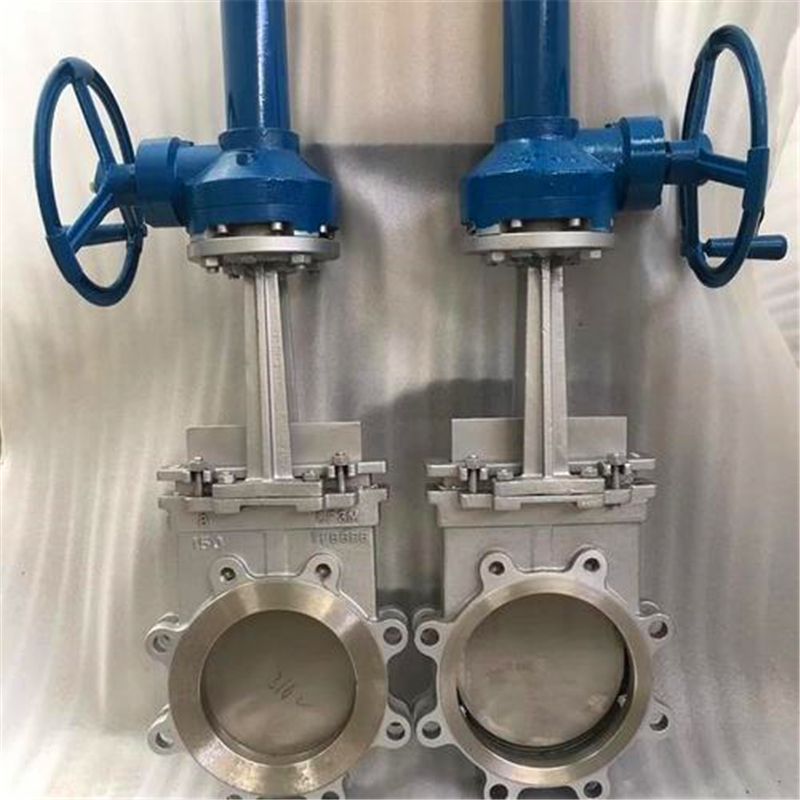

PZ573Y操作省力杠杆式刀闸阀申弘
详细信息| 询价留言PZ573Y操作省力杠杆式刀闸阀 产品说明
本实用新型涉及一种阀门,具体涉及一种操作省力的刀型闸阀。刀型闸阀主要作为调节和截流装置,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质。目前刀型闸阀在阀杆螺母与压盖之间都没有设计轴承,这样转动手轮时,阀杆螺母与压盖之间摩擦力比较大,就造成开关扭矩大,费时费力,并且其支架采用圆筒梯形结构,加工复杂,浪费材料,制作成本高。杠杆式刀闸阀可以人工快速启闭,操作轻便灵活,适用于小口径管道,阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈耐腐蚀、耐磨损、不沾渣。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
【发明内容】
本实用新型所要解决的技术问题是提供一种操作省力的刀型闸阀,其减少了开关扭矩,操作方便。为实现上述目的,本实用新型采取的技术方案为:一种操作省力的刀型闸阀,包括阀体,阀体内安装有闸板,闸板上方固定有阀杆,阀体上面安装阀盖,阀盖上方固定有支架,所述支架上安装有控制阀杆上下运动的传动机构,阀杆上端与传动机构连接,所述传动机构包括套在阀杆上的阀杆螺母,阀杆螺母外周安装有轴承箱上盖,轴承箱上盖下方设置有固定在支架上的轴承箱下盖,轴承箱上盖和阀杆螺母之间设置有两个压力轴承,阀杆螺母上端穿出轴承箱上盖后安装有手轮。
所述两个压力轴承之间留有间隙,阀杆螺母在间隙处设置有径向凸环。
所述支架由固定在阀盖上方的支柱构成,支柱下端固定在阀盖上,支柱上端固定在轴承箱下盖下面。
所述支架由四个支柱构成。
所述阀盖与阀体通过螺栓固定连接。
本实用新型在轴承箱上盖和阀杆螺母之间设置有两个压力轴承,减少了阀杆螺母与轴承箱上盖之间的摩擦力,转动手轮时比较省力,降低了阀杆的开关扭矩,操作方便,省时省力。
PZ573Y操作省力杠杆式刀闸阀结构特点:
1、超短结构长度,节省材料,可使管路系统整体重量大大减轻
2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性
3、闸板选用奥氏体不锈钢,耐腐性能大大提高,可防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性PTFE,密封可靠、操作轻便灵活
5、闸板具有闸刀的功能,能闸断介质中各类杂物
PZ573Y操作省力杠杆式刀闸阀主要性能规范:
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质 1.0
1.61.5
2.41.1
1.8≤100℃
≤425℃纸浆、污水、煤浆、灰、渣水混和物 PZ573Y操作省力杠杆式刀闸阀主要零部件材质:

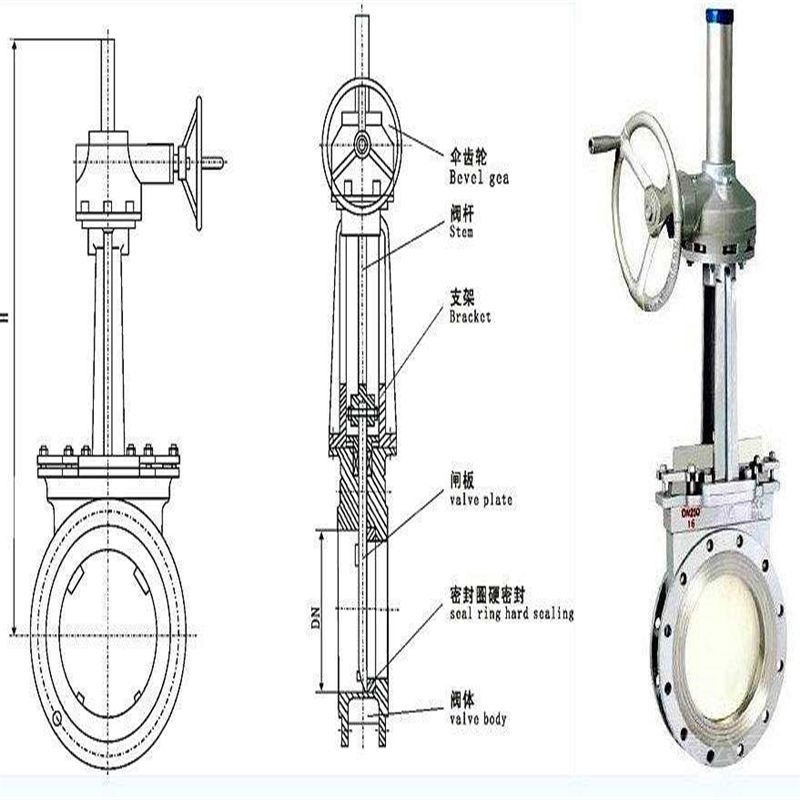

体、盖 闸阀 阀杆 密封面 不锈钢、碳钢、 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 PZ573Y操作省力杠杆式刀闸阀主要外形及连接尺寸(mm):
MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100 285 4-M16 180 8 65 46 180 145 120 298 4-M16 180 10 80 46 195 160 135 315 4-M16 220 12 100 52 215 180 155 365 8-M16 220 14 125 56 245 210 185 400 8-M16 230 22 150 56 280 240 210 475 8-M20 280 29 200 60 335 295 265 540 8-M20 360 38 250 68 390 350 320 630 12-M20 360 66 300 78 440 400 368 780 12-M20 400 100 350 78 500 460 428 885 16-M20 400 119 400 102 565 515 482 990 16-M22 400 195 450 114 615 565 532 1100 20-M22 530 285 500 127 670 620 585 1200 20-M22 530 389 600 154 780 725 685 1450 20-M27 600 529 700 165 895 840 800 1700 24-M27 600 790 800 190 1010 950 898 2000 24-M30 680 850 900 203 1110 1050 1005 2300 28-M30 680 900 1000 216 1220 1160 1115 2500 28-M30 700 1050 1200 254 1450 1380 1325 2800 32-M36 800 1300 1.6 50 43 160 125 99 285 4-M16 180 8.5 65 46 185 145 120 295 4-M16 180 10.7 80 46 200 160 135 315 8-M16 220 13 100 52 220 180 155 365 8-M16 220 15 125 56 250 210 185 400 8-M16 230 23.5 150 56 285 240 210 475 8-M20 280 31 200 60 340 295 265 540 12-M20 360 40.7 250 68 405 355 310 630 12-M22 360 70 300 78 460 410 375 780 12-M22 400 107 350 78 520 470 435 885 16-M22 400 129 400 102 580 525 485 990 16-M27 400 215 450 114 640 585 545 1100 20-M27 530 305 500 127 715 650 609 1200 20-M30 530 410 600 154 840 770 720 1450 20-M36 600 550 700 165 910 840 788 1700 24-M36 600 820 800 190 1025 950 898 2000 24-M36 680 950 900 203 1125 1050 998 2300 28-M36 680 1020 1000 216 1255 1170 1110 2500 28-M42 700 1120 1200 254 1485 1390 1325 2800 32-M48 800 1480 本实用新型涉及一种操作省力的刀型闸阀,包括阀体,阀体内安装有闸板,闸板上方固定有阀杆,阀体上面安装阀盖,阀盖上方固定有支架,所述支架上安装有控制阀杆上下运动的传动机构,阀杆上端与传动机构连接,所述传动机构包括套在阀杆上的阀杆螺母,阀杆螺母外周安装有轴承箱上盖,轴承箱上盖下方设置有固定在支架上的轴承箱下盖,轴承箱上盖和阀杆螺母之间设置有两个压力轴承,阀杆螺母上端穿出轴承箱上盖,阀杆螺母上端固定有手轮。本实用新型在轴承箱上盖和阀杆螺母之间设置有两个压力轴承,两个压力轴承降低了阀杆的开关扭矩,操作方便,省时省力。
PZ573Y操作省力杠杆式刀闸阀产品维护:
1手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4带传动机构的闸阀,按产品使用说明书的规定安装。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
