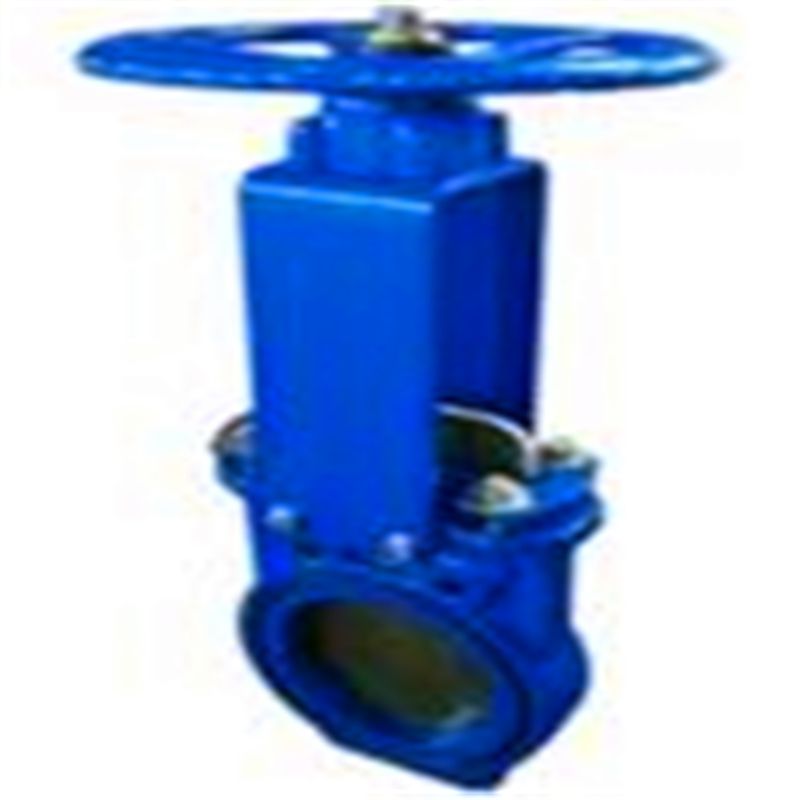

Z973X电动浆液闸阀申弘

当前位置：上海申弘阀门有限公司 > 产品中心 > 电动控制阀 > Z973X电动浆液闸阀申弘

产品型号：

Z973X

品牌：

申弘

≧1 台
￥2343.00

所在地：

上海闵行区

更新日期：

2025-04-24

详细信息

| 询价留言

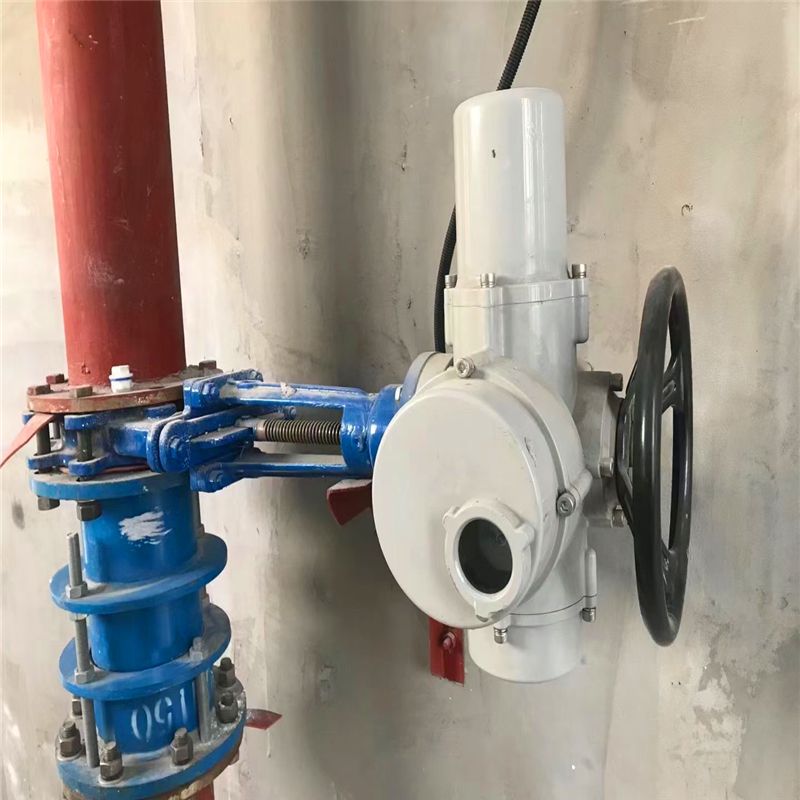

Z973X电动浆液闸阀 产品说明
本实用新型所要解决的技术问题是提供一种不易损坏泄露的耐磨浆液阀。为实现上述目的，本实用新型提供如下技术方案：本实用新型提供一种耐磨浆液阀，包括驱动装置、导杆、阀芯、阀体、阀座、进料口和出料口，所述导杆由驱动装置驱动并与阀芯连接，所述阀座设置在阀体上，所述阀芯与阀座配合密封，所述进料口设置在所述阀体上面，所述出料口设置在所述阀体的侧面。在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了电动浆液阀的综合性能。电动浆液闸阀具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠、操作轻便灵活。电动浆液阀广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。

电动浆液闸阀采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在电动浆液阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。

Z973X电动浆液闸阀产品特点

1、采用对夹式结构，体积小，重量轻。

2、完全敞开的通道，可以防止介质在阀内沉积。

3、新研制的U型封存圈，可发保证阀门的良好密封性。

4、闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。

5、流阻小。

6、安慰装维修方便。

优选的，所述进料口方向与出料口方向垂直，所述导杆的运动方向与所述出料口一致。

优选的，所述阀芯和阀座采用陶瓷铸造而成，所述阀体采用高锰钢合金整体铸造而成。

优选的，所述导杆上套设有耐磨套，所述阀体上与所述耐磨套对应位置设置有密封座，所述耐磨套与所述密封座配合密封。

优选的，所述密封座上设置有多道组合密封。

优选的，所述耐磨套能拆卸的套设在所述导杆上。

优选的，所述驱动装置为液压驱动。

Z973X电动浆液闸阀零件材料

阀体	灰铸铁/铸钢/不锈钢/高温钢等
闸板	铬镍钛不锈钢/等
阀体密封圈	合成橡胶或PTFE/等
阀杆	铬不锈钢/等
支架	碳素钢/等
填料	PTFE/等

电动浆液阀执行器特点

1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）

Z973X电动浆液闸阀设计标准

设计制造	JB/T 8691-98
结构长度	GB/T 15188.2-94
法兰连接尺寸	GB/T 9113-2000
阀门检查和试验	GB/T 13927-92

Z973X电动浆液闸阀性能规范

公称压力(MPa)	密封试验	壳体试验	工作温度（℃）	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
			-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质

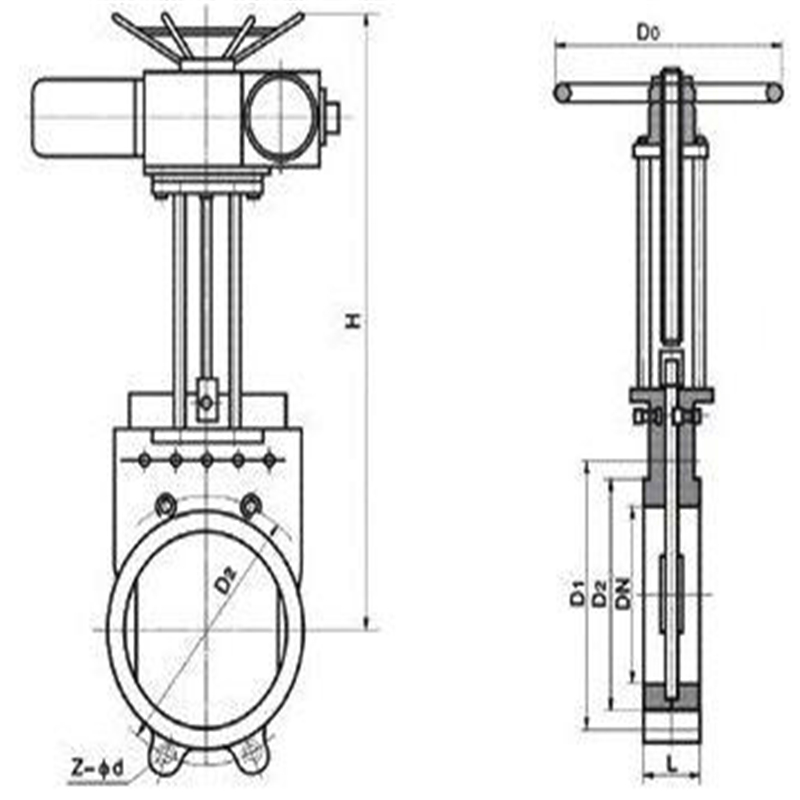

Z973X电动浆液闸阀外形尺寸

公称压力 PN	公称通径 DN	主要尺寸				外形尺寸
公称压力 PN	公称通径 DN	L	D1	D2	Md	H（参考）	Do
0.6 1.0 MPa	50	50	125	100	M16	568	180
	65	50	145	120	M16	573	180
	80	50	160	135	M16	636	180
	100	50	180	155	M16	684	200
	125	50	210	185	M16	724	200
	150	60	240	210	M20	798	240
	200	60	295	265	M20	863	280
	250	70	350	381	M20	1007	360
	300	80	400	368	M20	1103	400
	350	90	460	430	M20	1202	400
	400	100	515	482	M24	1314	400
	450	120	565	530	M24	1420	400
	500	130	620	585	M24	1625	400
	600	140	725	685	M27	1905	400
1.6MPa	50	65	125	100	4 -M16	657	180
	65	65	145	120	4 -M16	677	180
	80	70	160	135	8 -M16	720	180
	100	70	180	155	8 -M16	786	200
	125	70	210	185	8 -M16	851	200
	150	80	240	210	8 –M20	995	240
	200	80	295	265	12 –M20	1074	240
	250	94	355	320	12 –M22	1265	240
	300	98	410	375	12 –M22	1435	370
	350	100	470	435	16 –M22	1670	370
	400	110	525	485	16 –M27	2010	400
	450	120	585	545	20 –M27	2260	400
	500	130	650	608	20 –M30	2351	400

备注：可以根据用户的需要选择适应不同温度的密封材料。(详见下表)

阀座密封材料		推荐使用温度 ℃	阀座密封材料		推荐使用温度 ℃
名称	代号	推荐使用温度 ℃	名称	代号	推荐使用温度 ℃
聚四氟乙烯	F4	≤180	高强度石墨	M	≤200
聚三氟氯乙烯	F3	≤120	尼龙	N	≤80
聚偏氟乙烯	F2	≤100	硬质合金	Y	≤450
聚全氟乙炳烯	F46	≤150	合金钢	H	≤425
可溶性聚四氟乙烯	FA	≤180	天然橡胶	X	≤80
聚炳烯（聚乙烯）	PP（PE）	≤100	氯丁橡胶		≤120
聚烯烃	PO	≤80	丁基橡胶		≤150
对位聚苯	PPL	≤260	丁腈橡胶		≤120
聚氯乙烯	PVC	≤55	硅橡胶		≤200
氟橡胶	FPM	≤180	三元乙丙		≤150

电动执行器详见其使用说明书。
