PZ273Y电液联动刀闸阀 产品说明
本实用新型涉及一种闸阀技术领域，具体为一种闸阀电液驱动闸阀。目前，现有的闸阀电液驱动闸阀还存在着一些不足的地方，例如；闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流，闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，闸阀处通常会被杂物或者水草堵塞从而造成闸阀流水的速度受到影响。

电液动刀阀、电液动插板阀、电液动薄型闸阀、电液动闸板阀，电控液动刀型闸阀主要由阀体、阀板、丝杆、驱动螺母、支架、压条、电液动执行器、填料组成，PZ273型电液动刀型闸阀具有体积小，重量轻，PZ273型电液动刀型闸阀属对夹式、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，是一种应用性强的新型更新替代阀门产品。

PZ273Y电液联动刀闸阀型号代表

阀门类型代号：“PZ”表示刀型闸阀;

驱动形式代号：“2”表示电液动;

连接形式代号：“7”表示对夹式;

结构形式代号：“3”表示单闸板;

密封面材料代号：“Y”表示堆焊合金;

具体型号有

PZ273Y-6，PZ273Y-10，PZ273Y-16; (阀体：铸铁)

PZ273Y-6C，PZ273Y-10C，PZ273Y-16C; (阀体：铸钢)

PZ273Y-6P，PZ273Y-10P，PZ273Y-16P; (阀体：不锈钢304/304L)

PZ273Y电液联动刀闸阀技术实现要素：

本实用新型的目的在于提供一种闸阀电液驱动闸阀，解决了背景技术中所提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种闸阀电液驱动闸阀，包括水管和控制器，所述水管的上端中部设有闸阀仓，所述闸阀仓的上端左侧设有闸板，所述闸板贯穿有闸阀仓的上端，所述闸板的正下侧设有阀座，所述闸板的上端左侧固定安装有固定板，所述水管的上端左侧固定安装有电动液压缸，所述电动液压缸的液压杆上端固定安装有支撑柱，所述支撑柱的上端开设有凹槽，所述凹槽的内侧设有转轴，所述转轴的左右两端均贯穿有凹槽的左右两端，所述转轴的外侧设有齿轮，所述齿轮上设有链条，所述链条的左端与电动液压缸的上端左侧固定连接，所述链条的右端与固定板的左端固定连接，所述闸阀仓的上端贯穿有固定杆，所述固定杆的下端固定安装有刀片，所述固定杆的上端固定安装有把手，所述把手的下端设有弹簧且套设在固定杆的外侧。

电液动刀闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型一种闸阀电液驱动闸阀，当水管的流量变小时通过启动电动液压缸齿轮向下运动从而带动闸板将水管关闭，然后通过向下按动把手并且旋转，然后通过刀片将闸阀仓内杂物或水草进行清洗，然后启动电动液缸将闸板打开进行放水。

2.本实用新型一种闸阀电液驱动闸阀，通过闸板和阀座上的密封条当在关闭阀门时，防止闸板与阀座闭合不紧从而造成水渗透，影响关阀的效果。

3.本实用新型一种闸阀电液驱动闸阀，通过密封块对闸阀仓进行密封防止在开闸时闸阀仓出现漏水现象。

4.本实用新型一种闸阀电液驱动闸阀，通过限位块防止转轴在转动的过程中产生晃动进一步的增加关阀和开阀时的稳定性。

该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛适用于食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物等介质。由是由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。

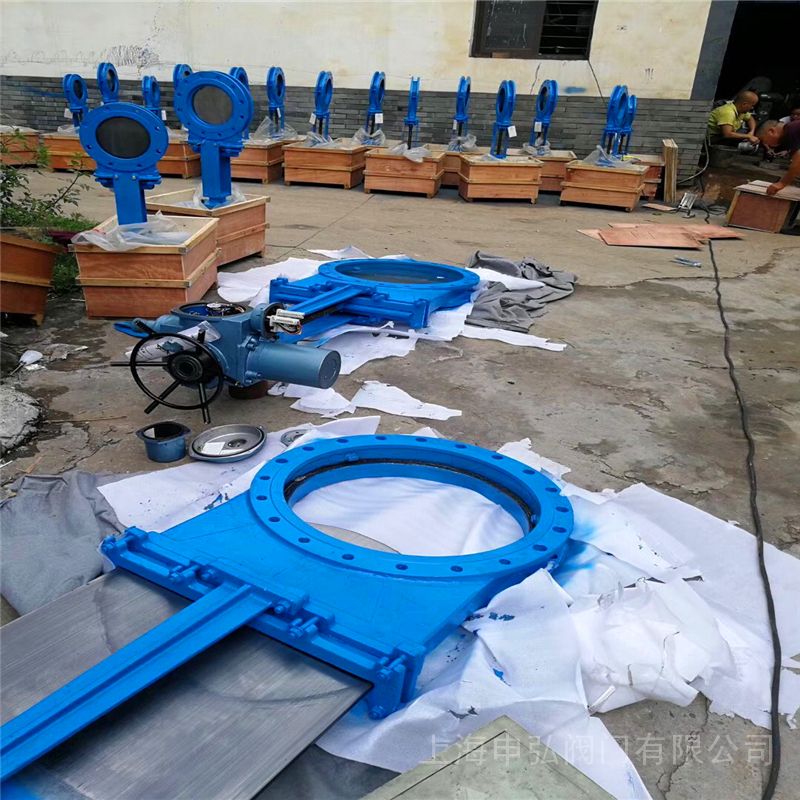

PZ273Y电液联动刀闸阀

PZ273Y电液联动刀闸阀主要性能规范

电液动刀型闸阀主要零部件材质

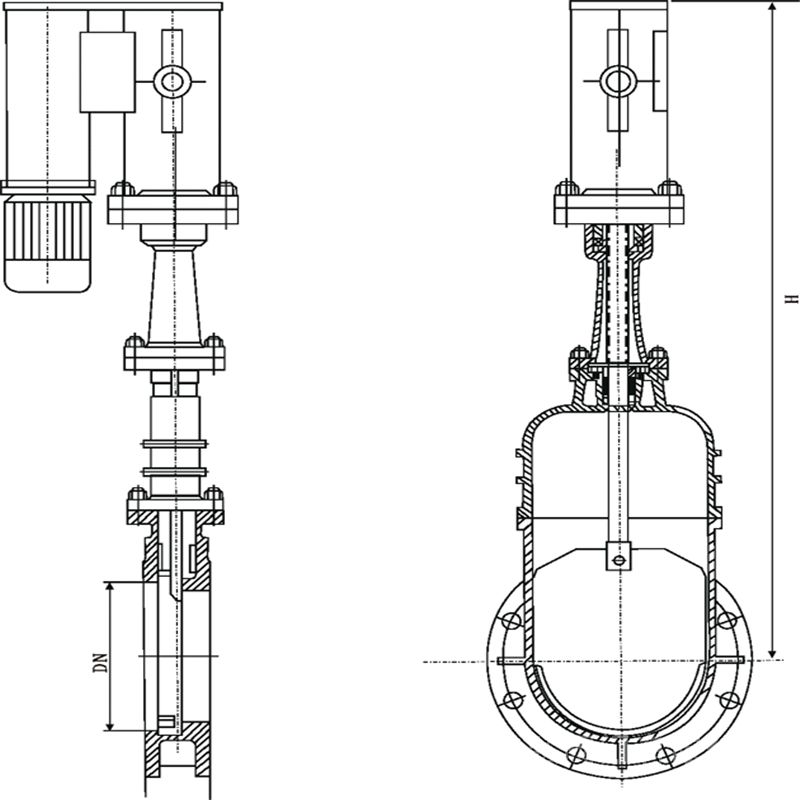

PZ273Y电液联动刀闸阀主要外形及连接尺寸(mm)

​
PZ273Y电液动刀闸阀是一种整体式刀闸阀结构,其结构包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长，维护更简单，法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

PZ273Y电液联动刀闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
