Z943F电动平板闸阀 产品说明

本实用新型涉及阀门领域，具体涉及一种电动平板闸阀。摘要本实用新型公开一种改进的平板闸阀，该平板闸阀包括阀体，两个阀座，一个闸板，一个阀杆，一个阀盖，在阀杆与闸板连接处，设置一空位块，使闸板下降至阀体底部关闭阀门时，定位块正好限住在阀座的支撑面上。本实用新型的优点是全浮动结构，密封性能好、使用方便、安全可靠。

背景技术：

电动平板闸阀是一种闸阀，适用于各种输送管线，放空系统和汽储存装置上，用作启闭设备使用，但是输送管道中难免存在各种杂质，经管道输送后大量积累在电动平板闸阀处；如果需要清理，在现有技术下，需要闭阀后，拆卸电动平板闸阀才可清洁；拆卸耗时长，清洁麻烦。

Z943F电动平板闸阀技术实现要素：

有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供电动平板闸阀，能够实现对电动平板闸阀自动清洁。摘要本实用新型公开了一种由阀体、阀盖、阀杆、闸板密封副、密封件、安装件和转动轮组成的平板闸阀,其主要特点是阀门密封机构采用分离式组合结构,闸板、导向架与压紧部件分离组合,通过它们之间的摩擦力和配合间隙、楔形块的楔角及压缩弹簧的弹力作用,实现密封机构启闭运动的超前和滞后,达到密封压紧力和介质静压力的分步作用,减少密封面间的摩擦,具有密封可靠、启闭轻便、灵活、使用寿命长等优点,十分适用于火电厂汽机冷凝和真空负压系统,石化、制药行业的负压冷凝管路上作启闭隔离装置。本实用新型的电动平板闸阀，包括平板闸阀主体，清洁刮板器和驱动部，所述驱动部连接平板闸阀主体，所述清洁刮板器转动安装平板闸阀主体内。电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

 电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀的特点：

1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，*大程度减少操作扭矩。

(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。

(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现*好的阀帽密封。

(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。

(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。

(7) 压盖–两件式，自调节压盖，避免被弹出。

(8) 整体后座–硬面，使用寿命*长。

(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。

(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

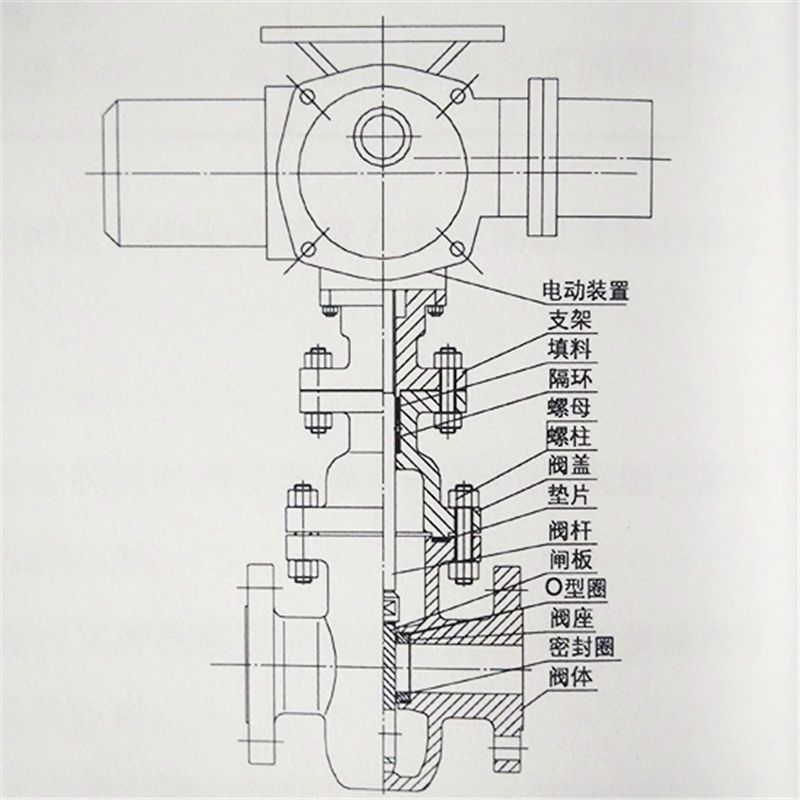

进一步，所述平板闸阀主体包括：阀体、连接固定板、阀杆、闸板、阀盖、长螺栓、短螺栓和螺母座；所述阀盖通过短螺栓固定安装在阀体上，阀盖中心部活动安装阀杆；所述连接固定板通过长螺栓与阀盖螺纹紧固连接；所述连接固定板中心部活动安装阀杆；所述阀杆与闸板固定连接，所述闸板安装在阀体内；所述螺母座固定安装在阀盖上。

进一步，所述清洁刮板器设有刮板和刮转体；所述刮转体均布安装有多个刮板；所述刮转体转动安装在阀体中。

进一步，的电动平板闸阀，其特征在于：所述阀杆设有上部连接端、中部丝杆进给部和下部连接固定端；所述上部连接端与联轴器固定连接；所述中部丝杆进给部活动连接在螺母座上，所述下部连接固定端固定连接在闸板上。

进一步，所述驱动部包括驱动电机和联轴器；所述驱动电机输出端与联轴器固定连接，所述联轴器与阀杆固定连接。

二、Z943F电动平板闸阀执行标准：

Z943F电动平板闸阀产口性能规范：

Z943F电动平板闸阀主要零部件材料：

电动平板闸阀适用介质：

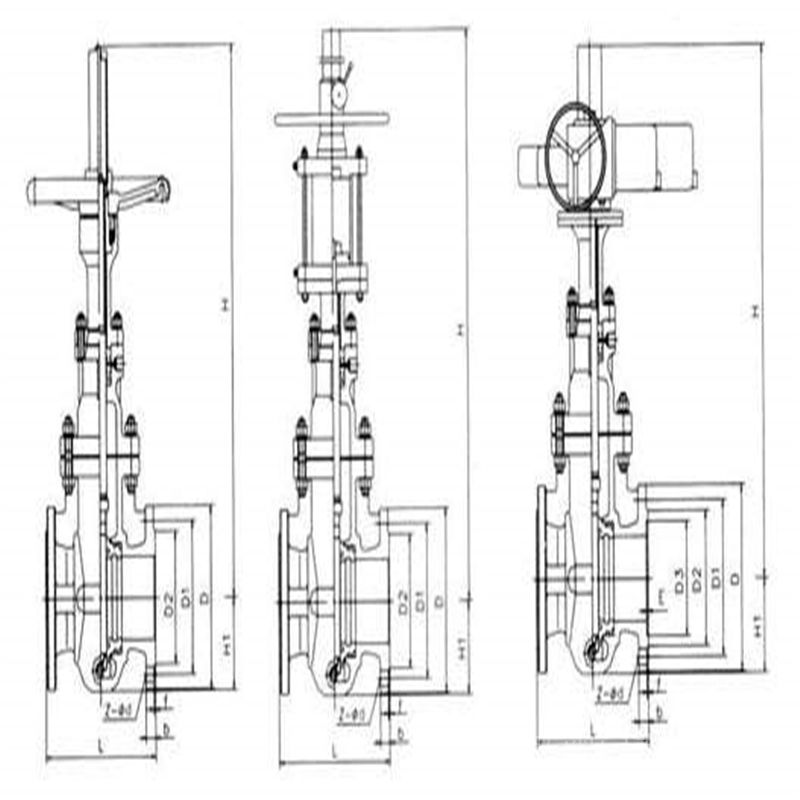

Z943F电动平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：

本实用新型的有益效果是：本实用新型公开的一种电动平板闸阀，通过安装在阀体中的清洁刮板器对闸板进行自动清洁，清洁刮板器转动动力，源于两个方面，一方面是利用管道中的流体运动冲击刮板使得清洁刮板器转动，另一个方面是闸板的上下移动带给刮板的摩擦力使得清洁刮板器转动；该方案简单实用，能够在不拆解平板闸阀的情况下，对平板闸阀中的闸板进行清洁，案结构简单，耗电低，成本低，使用方便，适于推广。

技术总结

本实用新型公开了一种电动平板闸阀具体涉及阀门领域，包括驱动部，清洁刮板器和平板闸阀主体，所述驱动部连接平板闸阀主体，所述清洁刮板器转动安装平板闸阀主体内，实际工作时驱动部驱动电动平板闸阀工作，清洁刮板器将对平板闸阀主体内部进行清洁；该方案结构简单，耗电低，成本低，使用方便，适于推广。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
