Z643F气动带导流孔平板闸阀 产品说明
摘要本实用新型涉及一种气动平板闸阀阀，包括阀体、阀座、闸板、阀杆、传动装置，闸板为带导流孔结构，与阀座具有相互配合的密封面，主要是阀体采用不锈钢板焊接成型，阀体的左阀腔与右阀腔分别设置锥形回流孔，所述锥形回流孔通过回流管道与出料管道相连通。其阀腔内壁光洁、平整，同时左阀腔与右阀腔内的介质回流到出料管道中，防止左阀腔与右阀腔内介质堆积，减少闸板的磨损，确保闸板灵活启闭，具有启闭可靠、使用寿命长等优点。适用于磨损性物料的控制阀。

本实用新型涉及一种平板闸阀，是为解决现有平板闸阀在实际使用中存在的问题而改进设计而成的平板闸阀。现有技术存在的问题在石油、化工、天然气等行业中，平板闸阀因其结构紧凑、制造成本较球阀低、启闭力矩小、使用安全可靠等优点，被广泛使用。但现有平板闸阀的结构上有一定的缺陷，不方 便用户使用，甚至于因不当使用给用户造成损失。现有平板阀的工作原理是驱动装置驱动阀杆并带动闸板向下移动，当闸板到达阀体内腔底面时，阀杆再回转四分之一圈或半圈，使闸板处于浮动状态。

Z643F气动带导流孔平板闸阀气动执行机构

1、闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的*大静磨擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。

2、闸阀开启的后阶段：在闸板稍稍开启以后，下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。

3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。

4、闸板关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。

这种结构存在的问题是与习惯不符，阀门习惯上总是关的越紧越好，所以易误操作。当闸板底部到达阀体内腔底面时，如果阀杆继续向下移动时、闸板上下两端分别受两大小相等、方向相反的作用力，闸板产生弯曲变形，闸板密封面和阀座密封面不能完全贴合、阀门泄漏。如果使用者不知其工作原理，会继续向下关闭闸板、闸板弯曲变形量进一步加大，闸板密封面和阀座密封面间的间隙也加大、阀门泄漏量也同时加大，*终阀门报废。

不易控制，当驱动装置是电动等其它非手轮传动方式时、回转的圈数还需要根据传动装置的传动比来计算，给实际操作带来困难。现有技术存在的主要问题是I)易误操作；不易控制。

Z643F气动带导流孔平板闸阀结构特征与工作原理

1、   采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2、   闸板均有导向条给予*导向，同时密封面均喷焊硬质合金，耐冲蚀。

3、   阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4、   关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5、   由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6、   开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

执行标准

四、Z643F气动带导流孔平板闸阀 性能规范

五、 Z643F气动带导流孔平板闸阀主要零件材料

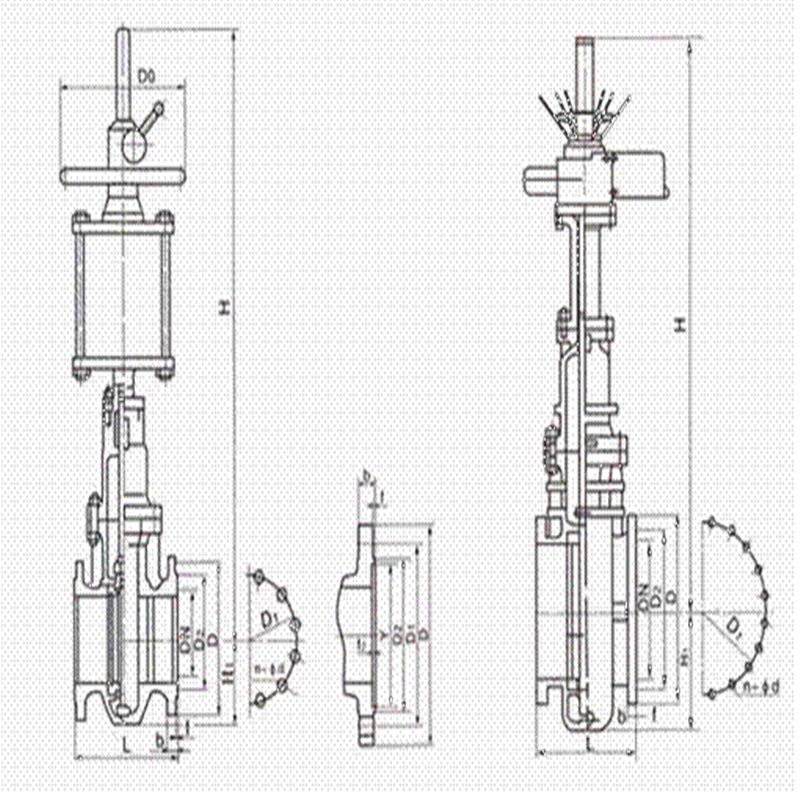

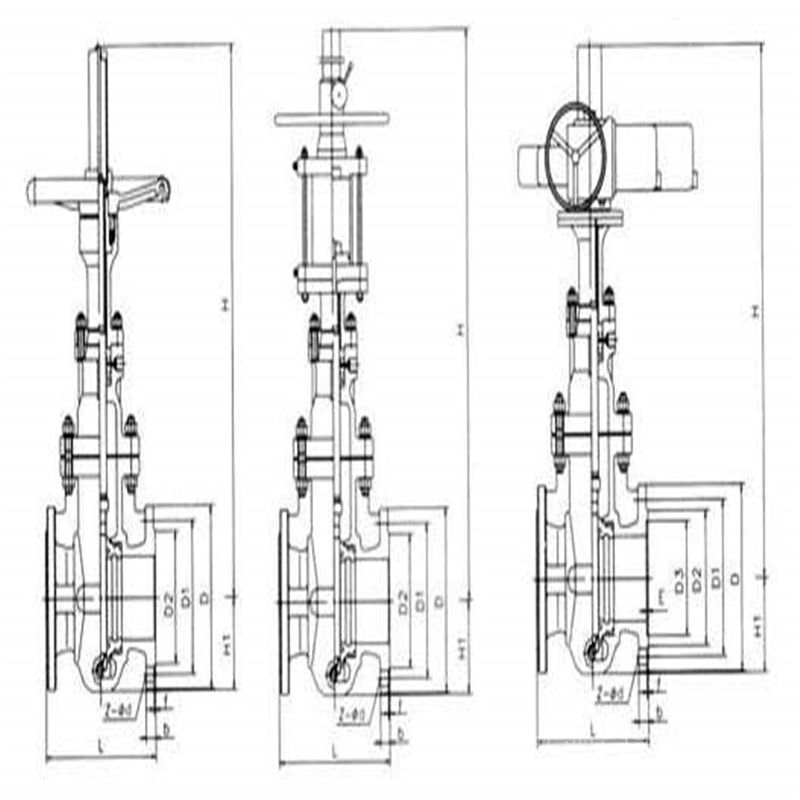

四、Z643F气动带导流孔平板闸阀尺寸

本实用新型涉及一种阀门，具体地说是关于一种平板闸阀。具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。阀门气动执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石化、油、气、长输管线等领域。抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

Z643F气动带导流孔平板闸阀使用、维护、保养及注意事项

   1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态

   2、本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。

   3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。

   4、关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
   5、阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。

   6、阀门在使用过程中，如因易损件而泄漏，应及时更换。

   7、阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。

   8、阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

平板闸阀的种类繁多，一般都由阀体、阀座、阀杆、阀盖、楔形块、闸板、密封件、安装件和转动轮等组成，楔形块与闸板组成移动副，形成绅缩机构。其下足之处是阀门关闭时，闸板未到预定关闭位置时，楔形块直接在阀杆的推动下将闸板撑开而无法使闸板进一步下移，造成阀门关下死，密封性差；阀门开启时，楔形块与闸板之间静压力、磨擦力的作用，楔形块在瞬时内无法预先单独上移，从而使闸板和阀座之间的密封副在受压情况下相对移动，密封面受到快速磨损。本实用新型的目的是设计一种密封性能好、密封面磨损小的平板闸阀。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
