    KZ43WF带导流孔平板闸阀申弘

    产品型号: KZ43WF
    品  牌: 申弘
    • ≧1 台
      ¥4343.00
    所 在 地: 上海闵行区
    更新日期: 2025-04-24
    详细信息

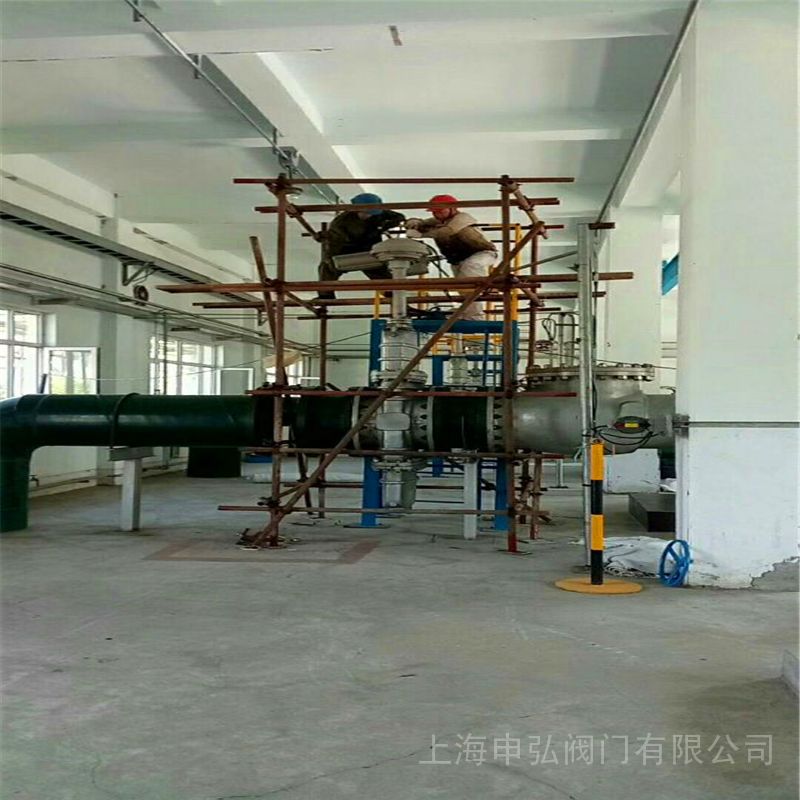

    KZ43WF带导流孔平板闸阀 产品说明
    本实用新型涉及一种闸阔,尤其是一种带导流孔的平板闸阀。在化工、石油、天然气、电厂、煤矿、建筑,污水处理及轻工业 等行业中,常用的闸阀的闸板为一体,并且闸板为上大下小的楔形, 不仅加工不便,而且由于管道中的液体介质中经常带有硬质颗粒或其 他污垢,这些污垢残留在阀体的密封面上,在密封过程中会使密封面 划伤,使密封效果变差并造成内泄漏,导致闸板的使用寿命大大縮短, 并且密封面的正常磨损由于无法补偿也会造成内泄漏。

    一种能够自动补偿密 封面的带导流孔的自密封双平板闸阀,包括阀体、阀盖,位于上方的 阀盖上设置有操作螺杆及操作手轮,阀体内设里有与操作螺杆连动的 闸板机构,阀体内设有与闸板机构中的闸板相配合的密封面,闸板机 构包括两相互分离的闸板和一中心推杆,两闸板里侧表面上均布有若 干个压簧,中心推杆通过其下端头及两闸板的密封部分里侧设置的与 该下端头相匹配的卡槽被扣装在两闸板之间,中心推杆通过其下端头 可带动两闸板沿所述阀体上的密封面上下平行移动,所述压簧使两闸 板外侧密封面始终靠压在阀休的密封面上,导流孔位于闸板的下方用 于排除阀内的杂质。

    上述的专利文件中两闸板之间设有若干压簧,保证闸板外侧密封 面始终靠压在阀体的密封面上,但是由于压簧始终是处于被压状态, 当闸阀开启时,闸板的下端部可能会被压簧往两外侧支开一定的距 离,再次合闸时,两密封面间会存在偏差,从而影响闸阀的工作,这 种闸阀工作不稳定。

    KZ43WF带导流孔平板闸阀产品特点:

    1、阀体有铸造和焊接两种结构。

    2、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。

    3、阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。

    4、金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。

    5、带导流孔阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。

    6、阀门的全开的,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。

    7、带导流孔平板闸阀采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处*容易外漏的弊病。

    8、带导流孔平板闸阀关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。

    9、全封闭结构,防护性能好,可适应全天候要求。

    10、带导流孔平板闸阀设有指示杆或观察窗以表示阀门的启闭情况。

    KZ43WF带导流孔平板闸阀发明内容

    本实用新型的目的在于,提供一种工作稳定、结构整体性强的带 导流孔的平板闸阀。本实用新型是通过如下方案实现的 一种带导流孔的平板闸阀,包括阀体、阀盖,阀盖上设置有操作螺杆及操作手轮,阀体内设有与 操作螺杆联动的闸板机构,闸板机构包括两相互分离的闸板和一中心 推杆,两闸板相对设置,阔体上位于闸板下方的位置设有导流孔,其 特征在于中心推杆为双面楔形块并与操作螺杆联动连接,两闸板分别 用螺栓固定在涨块上,涨块上有轴向设置限位滑腔,双面楔形块的楔 形面上设有与限位滑腔位置相对并与限位滑腔滑移配合的滑块,两涨 块设置在双面楔形块的两侧,楔形面相对构成闸阀机构的开合结构。

    此项设置利用涨块和双面楔形块组合构成一个开合结构,闸板与 涨块螺栓固定,因此闸板不会产生明显的位置变化,与对比文件中的 闸板相比稳定性更好,限位滑腔和滑块是必要的,两者配合构成闸板 的提升机构,由于楔形面之间的配合,可以有效的挤压闸板,具有很 强的整体性,密封性很好。

    本实用新型的进一步设置为所述的限位滑腔为一轴向设置的长 方形限位滑腔,滑块为长方形滑块。

    本实用新型中,滑块和限位滑腔可以采用不同的形状,如圆形、 弧形、线形,滑块和限位滑腔都采用长方形的,这是*佳的方式,因 为长方形的滑块与滑腔配合,导向性更好,而且组合后很稳定,不会 出现横向滑动,工作的时候很稳定。

    本实用新型的进一步设置为所述滑块中心设有圆形通孔,闸板 内侧板面上设有与圆形通孔适配的圆柱,圆柱穿过限位滑腔伸入圆形 通孔。

    此项设置在闸板上还设置了圆柱,并与双面楔形块上的圆形通孔 适配,这样组合后整体性更强,工作更加稳定。

    主要技术规范:

    设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识
    JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
    API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

    四、KZ43WF带导流孔平板闸阀主要性能规范:

    设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
    壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅级Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    五、KZ43WF带导流孔平板闸阀主要零部件材料:

    阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
    垫片
    螺栓 35 35CrMo A193-B7M A193-B8
    适用介质 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸类


    六、KZ43WF带导流孔平板闸阀主要外形与连接尺寸:

    PN(MPa) DN L D D1 D2 D0 f b H H1 Z-φ
    1.6 50 178 160 125 100 250 3 16 584 80 4-18
    65 190 180 145 120 250 3 18 634 95 4-18
    80 203 195 160 135 250 3 20 688 100 8-18
    100 229 215 180 155 300 3 20 863 114 8-18
    125 254 245 210 185 350 3 22 940 132 8-18
    150 267 280 240 210 350 3 24 1030 150 8-23
    200 292 335 295 265 350 3 26 1277 168 12-23
    250 330 405 355 320 400 3 30 1491 203 12-25
    300 356 460 410 375 450 4 30 1701 237 12-25
    350 381 520 470 435 500 4 34 1875 265 16-25
    400 406 580 525 485 305 4 36 2180 300 16-30
    450 432 640 585 545 305 4 40 2440 325 20-30
    500 457 705 650 608 305 4 44 2860 360 20-34
    600 508 840 770 718 305 5 48 3450 425 20-41
    700 610 910 840 788 305 5 50 3960 460 24-41
    800 660 1020 950 898 305 5 52 4550 512 24-41
    900 711 1120 1050 998 250 5 54 5250 565 28-41
    1000 811 1255 1170 1110 250 5 56 5870 630 28-48
    2.5 50 178 160 125 100 250 3 20 584 80 4-18
    65 190 180 145 120 300 3 22 634 95 8-18
    80 203 195 160 135 350 3 22 688 100 8-18
    100 229 230 190 160 350 3 24 863 114 8-23
    125 254 270 220 188 350 3 28 940 132 8-25
    150 267 300 250 218 400 3 30 1030 150 8-25
    200 292 360 310 278 450 3 34 1277 168 12-25
    250 330 425 370 332 500 3 36 1491 203 12-30
    300 356 485 430 390 305 4 40 1701 237 16-30
    350 381 550 490 448 305 4 44 1875 265 16-34
    400 406 610 550 505 305 4 48 2180 300 16-34
    450 432 660 600 555 305 4 50 2440 325 20-34
    500 457 730 660 610 305 4 52 2860 360 20-41
    600 508 840 770 718 305 5 56 3450 425 20-41
    700 610 955 875 815 305 5 60 3960 460 24-48
    800 660 1070 990 930 305 5 64 4550 512 24-48
    900 711 1180 1090 1025   5 66 5250 595 28-54
    1000 811 1305 1210 1140   5 68 5870 660 28-54


    上述结构利用涨块和双面楔形块组合构成一个开合结构,闸板与 楔形块螺栓固定,因此闸板不会产生明显的位置变化,与对比文件中 的闸板相比稳定性更好,限位滑腔和滑块是必要的,两者配合构成闸 板的提升机构,由于楔形面之间的配合,可以有效的挤压闸板,具有 很强的整体性,密封性很好。

    一种带导流孔的平板闸阀,包括阀体、阀盖,阀盖上设置有操作螺杆及操作手轮,阀体内设有与操作螺杆联动的闸板机构,闸板机构包括两相互分离的闸板和一中心推杆,两闸板相对设置,阀体上位于闸板下方的位置设有导流孔,其特征在于中心推杆为双面楔形块并与操作螺杆联动连接,两闸板分别用螺栓固定在楔形涨块上,楔形涨块上有轴向设置限位滑腔,双面楔形块的楔形面上设有与限位滑腔位置相对并与限位滑腔滑移配合的滑块,两涨块设置在双面楔形块的两侧,楔形面相对构成闸阀机构的开合结构。

    摘要本实用新型涉及一种闸阀,尤其是一种带导流孔的平板闸阀。一种带导流孔的平板闸阀,中心推杆为双面楔形块并与操作螺杆联动连接,两闸板分别用螺栓固定在楔形涨块上,楔形涨块上有轴向设置限位滑腔,双面楔形块的楔形面上设有与限位滑腔位置相对并与限位滑腔滑移配合的滑块,两涨块设置在双面楔形块的两侧,楔形面相对构成闸阀机构的开合结构。上述结构利用楔形涨块和双面楔形块组合构成一个开合结构,闸板与楔形块螺栓固定,因此闸板不会产生明显的位置变化,稳定性更好,限位滑腔和滑块两者配合构成闸板的提升机构,由于楔形面之间的配合,可以有效的挤压闸板,具有很强的整体性,密封性很好。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
