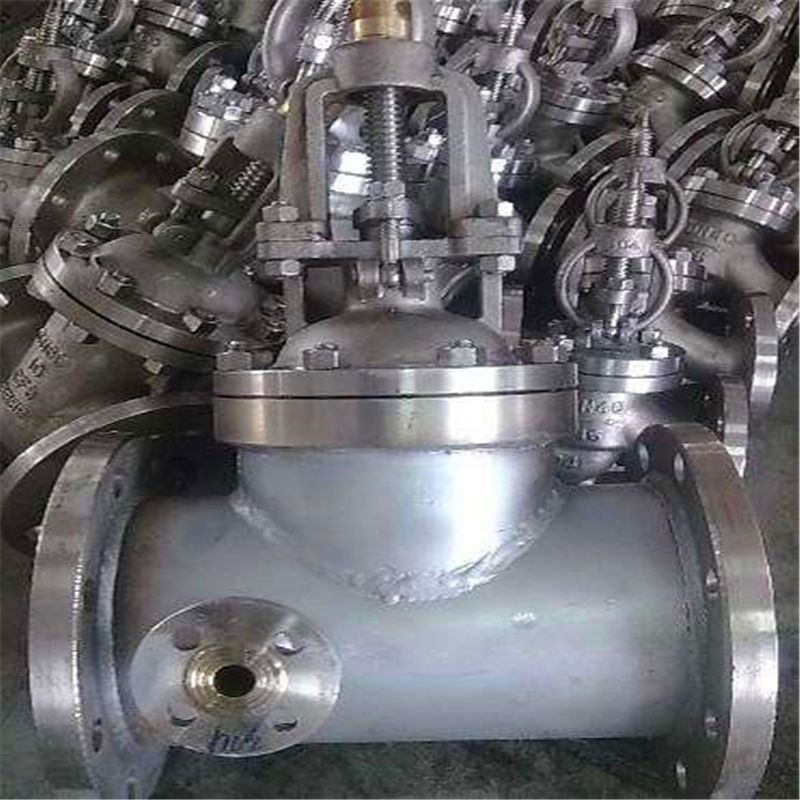

SUS304不锈钢保温闸阀 产品说明
本发明涉及一种闸阀，尤指一种可以起到防结晶效果的闸阀。不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

产品特点：

夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。

连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。

夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

SUS304不锈钢保温闸阀背景技术：

在工业生产中，闸阀得到了越来越广泛的应用。需传送的介质从闸阀的入口进入 内腔，再从出口离开，在内腔中设有闸板用于封闭内腔。但是目前在闸阀的使用中会遇到这 样的问题对于某些种类的介质(如三聚氰胺)，在经过闸阀的内腔时会在闸板上形成结 晶，由此影响到了闸板的顺利启闭与密封性能。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

一种防结晶闸阀，包括阀体，所述阀体内设置有内腔通道，并于所述阀体上分别形成有一介质入口端与一介质出口端，于所述内腔通道中设置有闸板；其特征在于所述阀体的外部包覆有一层保温夹套，于所述保温夹套上设置有一保温接口，在所述保温接口上设有止回阀，且在所述阀体位于介质入口端处开设有复数个贯通内腔通道的小孔。

2.如权利要求1所述的防结晶闸阀，其特征在于所述阀体上分别设置有一吹扫入口 与一吹扫出口。

3.如权利要求1所述的防结晶闸阀，其特征在于所述闸板通过驱动杆与一电机连接。

4.如权利要求1至3中任一项所述的防结晶闸阀，其特征在于所述保温接口上设有一闸阀。

SUS304不锈钢保温闸阀标准规范

产品特点

1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

SUS304不锈钢保温闸阀性能规范

主要零件材料

SUS304不锈钢保温闸阀外形结构图

SUS304不锈钢保温闸阀主要外形尺寸和连接尺寸

以输送常温下会凝固的高粘度介质。保温闸阀的法兰较普通闸阀的法兰要大一到两个规格，保温夹套焊装于普通闸阀的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

SUS304不锈钢保温闸阀安装步骤

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图）

3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

5、本类阀应安装在管道的水平方向或垂直方向。

6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

保温阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用，有效降低管路中介质热量的损失，防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时，保温阀门内的物质对介质产生保温效果，使介质不会凝结或粘在阀体内部，让阀门的启闭能正常运作。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
