DZ940Y电动超低温深冷闸阀 产品说明
本实用新型涉及阀门技术领域，具体涉及一种超低温闸阀。低温阀门通常是指工作温度在-40℃以下的阀门，随着空分、液化天然气、乙烯石化等工业的发展，近年来，低温阀门的市场需求逐年上升，应用领域也越来越广泛。低温阀门已成为阀门产品中的一个重要分支，而阀门的低温试验装置是低温阀门生产过程中不可或缺的关键设备，完整的、符合要求的阀门低温试验装置不仅是低温阀门生产和质量控制的保证，同时，也是低温阀门生产能力的重要象征。

背景技术：

超低温闸阀用于低温介质的管道内流体的切断，大多用在电力、水力、石化、冶金等行业。一种超低温闸阀，包括阀体，所述阀体内安装有阀座，所述阀体上安装有长阀盖，所述长阀盖的外壁上周向安装有滴水板，所述长阀盖内安装有贯穿所述长阀盖且底端伸入所述阀体内的阀杆，所述阀杆的底端连接有与所述阀座压紧配合的闸板，所述闸板上设置有泄压孔，所述长阀盖的上端部和所述阀杆之间设置有上密封装置，所述阀杆的顶端安装有阀杆螺母，所述阀杆螺母上设有阀杆转动装置。所述上密封装置包括设置在所述长阀盖的上端部和所述阀杆之间的填料腔，所述填料腔内填装有填料，所述填料的上方安装有填料压板，长阀盖内设有密封座，填料设置在密封座上方，这样设置保证阀门全开时，长阀盖腔体与阀体内腔相通，避免异常升压。密封座与长阀盖为一体的，这种结构存在以下问题：长时间使用后，由于阀杆的上下位移以及气体的侵蚀作用，密封座内壁可能会出现磨损，将密封座与长阀盖设为一体的话就无法更换维修，影响闸阀的使用寿命。

DZ940Y电动超低温深冷闸阀性能特点：

电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

1.符合标准的要求，密封好、性能优良、造型美观；

2.密封副配对合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封、耐高温、耐腐蚀、抗擦伤性能好、使用长；

3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性；

4.采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有手轮，启闭轻；

5.可采用配管法兰标准及法兰密封面形式，符合工程需要及用户要求。

DZ940Y电动超低温深冷闸阀技术实现要素：

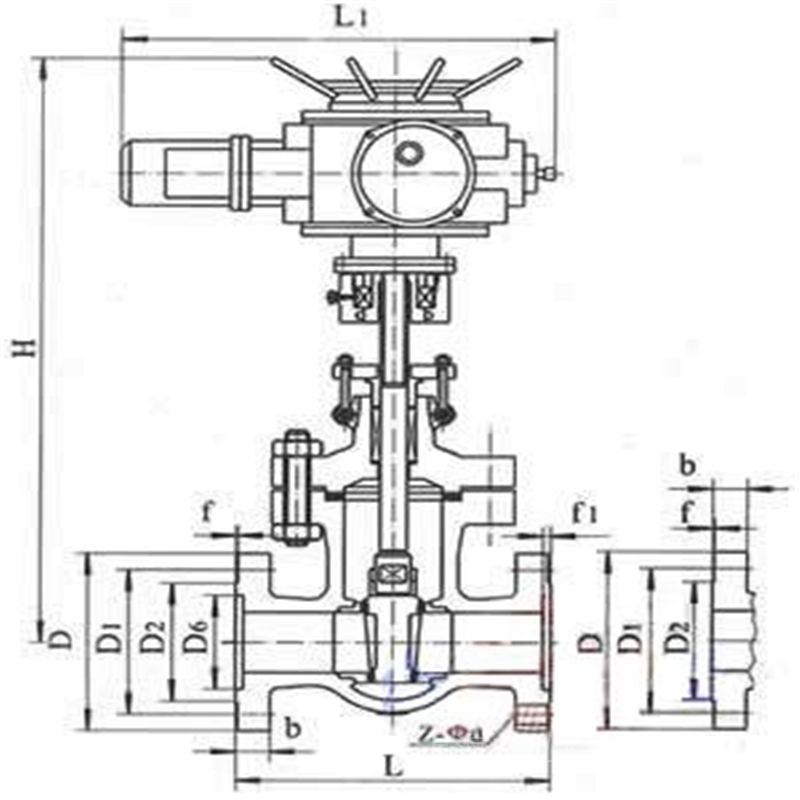

本实用新型针对上述问题，提供一种超低温闸阀。本实用新型所采取的技术方案如下：一种超低温闸阀，包括阀体、闸板、阀杆、阀盖、阀杆驱动装置，所述阀体上安装阀盖，所述阀杆穿过阀盖连接闸板，所述阀盖上安装有加长支架，所述加长支架上安装有支架，所述阀杆驱动装置设置在支架上方，所述支架下端设有可拆卸的密封座，所述密封座上方的支架内壁与阀杆之间设有填料，所述填料上方设有填料压板。

所述密封座与支架下端的内壁通过螺纹连接。

所述阀杆上设有轴套，所述轴套限位于所述阀盖与加长支架之间。

所述轴套设有通孔，所述通孔连通所述加长支架的内腔和所述阀体的内腔。

所述阀盖上端设有与所述轴套适配的*凹槽，所述轴套位于*凹槽内。

所述阀盖与加长支架之间以及所述加长支架与支架之间均设有密封垫片，并且通过螺栓连接。

所述闸板为锻钢材质。

所述闸板为楔形，所述闸板上设有泄压孔。

所述阀杆驱动装置包括手轮，所述手轮内部设有阀杆螺母，所述阀杆螺母与所述手轮周向联动，所述支架上设有第二凹槽，所述阀杆螺母上设有伸出部，所述伸出部位于第二凹槽内，且用压盖限位，所述阀杆螺母在伸出部上方和下方的外侧与支架内壁之间设有轴承，所述阀杆螺母相对所述支架可周向旋转，所述阀杆螺母的内腔与阀杆螺旋连接。所述加长支架上设有滴水板。

DZ940Y电动超低温深冷闸阀执行机构：

一、DZ940Y电动超低温深冷闸阀执行标准

本实用新型的有益效果如下：将密封座设置为可拆卸的，当密封座出现磨损是，可以拆卸，进行更换，以增加超低温闸阀的使用寿命。对所生产的低温阀门制定了严格的制造工艺和采用专用设备，对零件的加工进行严格的质量控制。经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。阀门的装配与普通阀门也不同，零件需经过严格的清洗，除去任何油污，以保证使用性能。

DZ940Y电动超低温深冷闸阀检验

低温阀门除常温和低温试验外 , 还应进行如下检验

1,超低温阀门的主要零件都应进行深冷处理 （如何深冷处理后续我们有机会再讲，下图即为阀门的深冷处理）。

2, 主要零件及焊缝都应做低温冲击试验 , 以保证阀门在低温工况时不脆裂 ;

3, 阀门必须进行常温试验 , 先进行1.5 倍公称压力水压强度试验 , 再进行 1.1 倍公称压力密封试验 ;

4, 水压试验后阀门必须清除水分 , 无油脂 , 并保持干燥 ;

5, 每批低温阀门都应按一定的比例抽样进行低温试验 , 低温试验必须在经 1.5 倍的水 压强度试验之后进行 ;

6 ,阀门低温试验后，应防止空气进入阀门中；

7, 阀门低温试验后 , 应自然升温或用风扇吹风 , 严禁用加热等方法加速阀门升温 ；

8 ,阀门低温试验自然升温后 , 将阀门紧固件再次上紧；

9, 阀门入库时 , 一定要检查阀门开关 , 确保阀门处于合理状态 ;

10,阀门储存和运输过程中 , 应注意不锈钢类与碳钢类阀门分开 , 且做好防尘 、 防水 、防油和防碰伤 ;

11 ,阀门的流向 、 泄压方向和铭牌等 ,应按照设计单位要求进行检査。

以上所述仅为本实用新型的一种实施例，并非用来限制本实用新型的保护范围；本实用新型的保护范围由权利要求书中的权利要求限定，并且凡是依实用新型所作的等效变化与修改，都在本实用新型专利的保护范围之内。
