Z561Y伞齿轮承插焊闸阀 产品说明

本实用新型涉及阀门领域，更具体地说，本实用新型涉及一种伞齿轮闸阀。为实现上述目的，本实用新型提供如下技术方案：一种伞齿轮闸阀，包括阀体，所述阀体的表面一侧设置有进水口，所述阀体的表面另一侧设置有出水口，所述阀体的内壁顶部设置有固定杆，所述固定杆的外侧设置有阀塞，所述阀塞的表面一侧有*伞齿轮，所述*伞齿轮的一侧设置有第二伞齿轮；

Z561Y伞齿轮承插焊闸阀背景技术：

闸阀又称闸板阀或闸门阀，应用*广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。包括阀体、阀座、阀盖、*伞齿轮、第二伞齿轮和阀塞，所述阀体的外侧中间固定设置有阀座，所述阀座的内侧与阀体内侧的阀通道连通，所述阀座一侧端中间转动设置有转轴，所述转轴在阀座内侧端的端部固定设置有*伞齿轮，所述阀座的另一侧与转轴相垂直的一侧转动设置有第二伞齿轮，所述*伞齿轮的底端靠近阀体内部阀通道的位置固定设置有阀塞，所述阀通道的内侧靠近阀塞的位置固定设置有阀芯，所述阀芯设置有两个且在其中间开设有用于连通的阀通道的连通孔，在阀体的外侧固定设置有与阀瓣相配套使用的阀腔，从而使得闸阀内侧的流速能在阀芯与阀瓣的相互作用进行调节，便于使用。

但是其在实际使用时，仍旧存在较多缺点，如虽然使得闸阀内侧的流速能在阀芯与阀瓣的相互作用进行调节，便于使用，但是由于伞齿轮的使用，会使得阀门的整个稳定性不高，不便于使用。

Z561Y伞齿轮承插焊闸阀具有以下优点：

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

伞齿轮闸阀安装须知：

1. 阀门安装时必须垂直安装在水平管道上，介质可以从任何一侧进入。管道冲洗干净后，可案卷阀门。

2. 此阀在使用时，应全开或全关，不能作调节阀使用

优点：

(1) 流体阻力小 因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。

(2) 启闭力矩小,开闭较省力 因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。

(3)介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的．更适用于介质的流动方向可能改变的管路中。

(4) 结构长度较短 因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。

(5) 密封性能好 全开时密封面受冲蚀较小。

(6) 全开时，密封面受工作介质的冲蚀比截止阀小。

(7) 体形比较简单，铸造工艺性较好，适用范围广。

Z561Y伞齿轮承插焊闸阀性能范围 Specifications

主要零件材料 M

aterial for main parts

执行标准    Administer Standard

Z561Y伞齿轮承插焊闸阀压力试验  Pressure Test

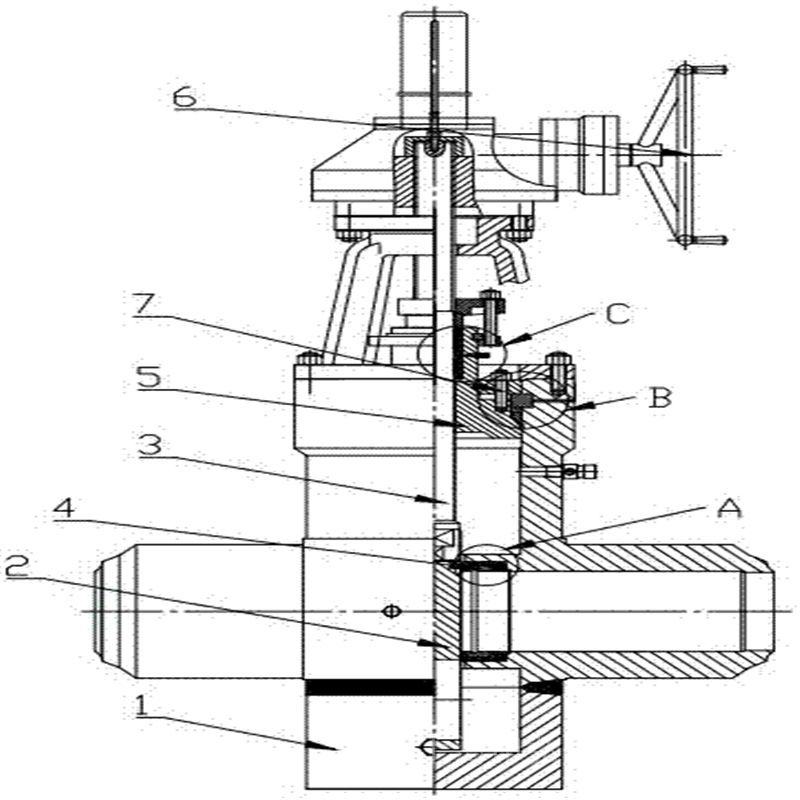

Z561Y伞齿轮承插焊闸阀主要尺寸：

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种伞齿轮闸阀，通过设置*伞齿轮与密封板，通过连接杆以及固定杆可以把*伞齿轮与第二伞齿轮稳定性提高，便于长久使用，之后转动*伞齿轮，可以让阀塞向下运动，并对堵板进行挤压，可以防止运动过度，通过对堵板的向下运动可以让密封板向上运动，从而可以减少对液体对阀塞的冲击，再次将稳定性提高，以解决上述背景技术中提出的问题。

Z561Y伞齿轮承插焊闸阀安装维护

（1）承插焊的承插口和对焊的坡口加工要正确，应符合有关标准规定。

（2）焊接时要防止铁屑、焊豆侵入配管内，应采用钨极隋性气体保护焊。

（3）焊接时，阀门应处于稍微开启的状态下进行。

（4）应根据阀门及配管材料正确选用焊接材料。使用包剂电焊条时，要检查焊条保管情况，并确认是否采取了适合包剂电焊条品种的干燥处理。

（5）从事电焊操作的人员应符合电焊技工条件。

（6）焊接后要求热处理场合，要检查热处理的时间温度曲线记录。

（7）焊接部位要进行目视检查或非破坏检查，以确认无裂纹、焊瘤、咬边等有害缺陷。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
