Z541H伞齿轮闸阀 产品说明
伞齿轮闸阀又称闸板阀或闸门阀，应用*广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。所述第二伞齿轮的一侧设置有连接杆，所述连接杆的一侧设置有稳定杆，所述稳定杆与连接杆活动连接，所述阀体的内壁表面设置有凹洞，所述凹洞的内部设置有堵板，所述堵板的底部设置有升降杆，所述升降杆的底部设置有圆筒，所述堵板的底部设置有*活动杆，所述*活动杆的一侧设置有圆盘，所述圆盘的一侧设置有第二活动杆。伞齿轮不锈钢闸阀采用齿轮传动，性能稳定，适合大口径管道，是一种常见通断截断阀门。该阀关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，该阀门密封可靠，并且不会产生闸板楔柱。

Z541H伞齿轮闸阀产品特点

    1、设计合理，密封可靠，通道流畅，流阻系数小。

    2、支管两端为焊接连接，阀门的开启和关闭由齿轮传动装置来控制。

    3、闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

    4、 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板，万向顶、夹圈等组成，借阀体内导向作升降运动。

    5、采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。

    6、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。

    7、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

    8、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

 　 9、压力自紧式密封机构，借介质压力压紧楔形密封圈来达到密封，介质压力越高密封性能越好。


在一个优选地实施方式中，所述凹洞的一侧设置有空腔，所述凹洞与空腔的连接处相连通，所述*活动杆的底部设置有竖杆，所述竖杆与*活动杆活动连接。

在一个优选地实施方式中，所述第二活动杆的顶部设置有密封板，所述密封板以及第二活动杆均位于空腔内部。

在一个优选地实施方式中，所述升降杆与圆筒活动连接，所述圆筒的内部设置有连接弹簧，所述连接弹簧与升降杆相连接。

在一个优选地实施方式中，所述圆盘的两侧均设置有支撑杆，所述支撑杆与圆盘活动连接，所述圆盘的周向侧设置有*齿轨，所述*活动杆的表面一侧以及第二活动杆的表面另一侧均设置有第二齿轨，所述*齿轨与第二齿轨相适配。

在一个优选地实施方式中，所述*伞齿轮与第二伞齿轮相啮合，所述第二伞齿轮的一侧设置有旋转块，所述旋转块通过直杆贯穿阀体并与第二伞齿轮相连接。

在一个优选地实施方式中，所述阀塞的一侧设置有横板，所述横板位于阀体内壁与阀塞之间。

在一个优选地实施方式中，所述阀塞的外侧设置有环形板，所述横板的底部设置有挡板，所述挡板贯穿环形板。

本实用新型的技术效果和优点：

1、本实用新型通过设置*伞齿轮与密封板，通过连接杆以及固定杆可以把*伞齿轮与第二伞齿轮稳定性提高，便于长久使用，之后转动*伞齿轮，可以让阀塞向下运动，并对堵板进行挤压，可以防止运动过度，通过对堵板的向下运动可以让密封板向上运动，从而可以减少对液体对阀塞的冲击，再次将稳定性提高；

2、本实用新型通过设置挡板，通过挡板的向下运动，并对环形板进行贯穿，从而进水口与出水口之间，通过挡板可以防止液体发生泄漏。

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

*后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

Z541H伞齿轮闸阀主要性能规范 Capability Criterion

Z541H伞齿轮闸阀主要零件材料Materials Of main Parts

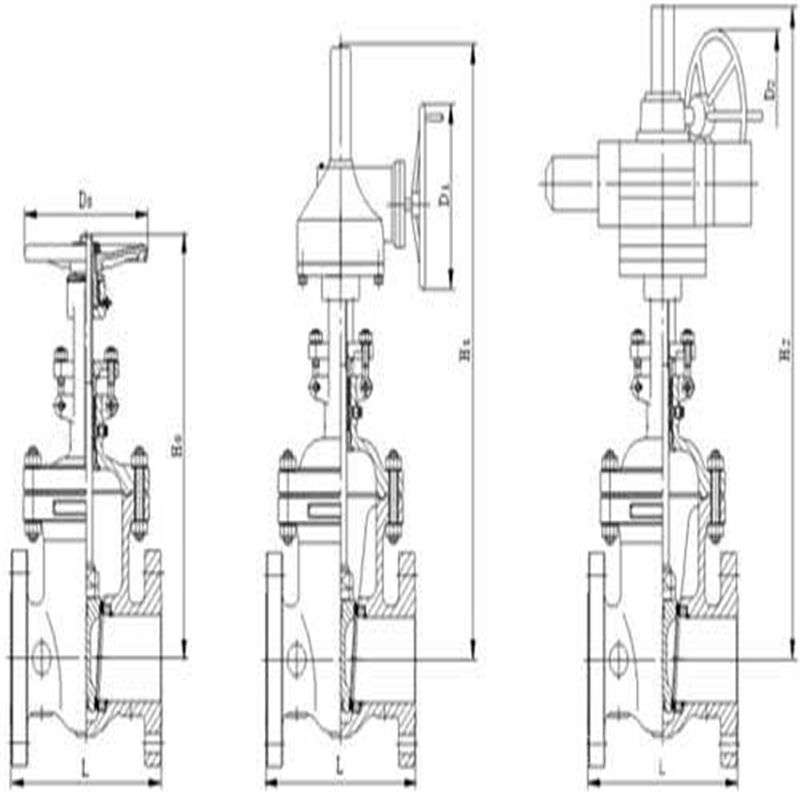

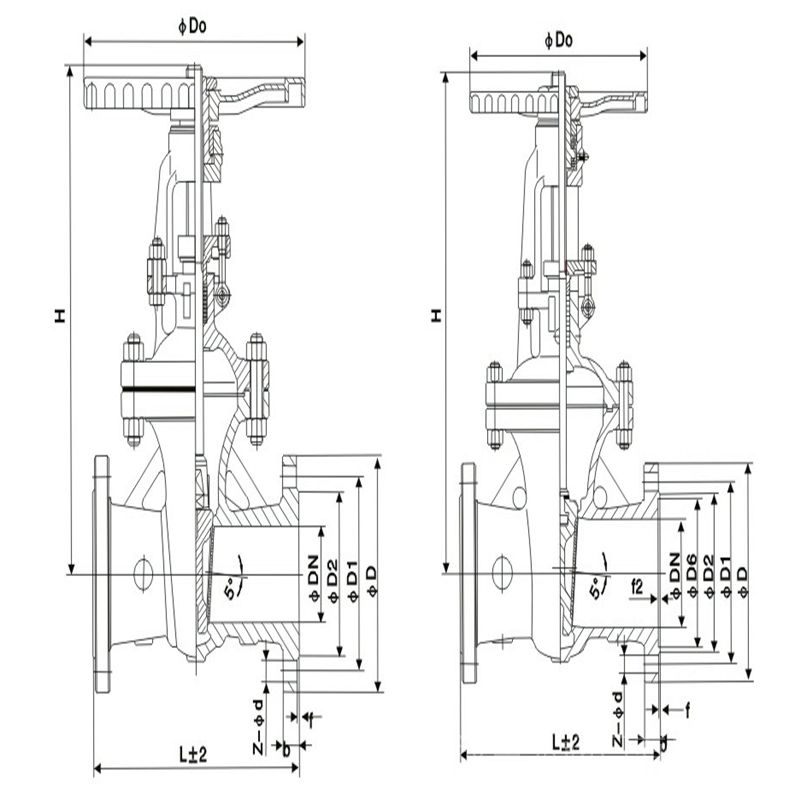

Z541H伞齿轮闸阀主要外型尺寸 Main outer Size

主要外型尺寸 Main outer Size

主要外型尺寸 Main outer Size

主要外型尺寸 Main outer Size

技术总结

本实用新型公开了一种伞齿轮闸阀，具体涉及阀门领域，包括阀体，所述阀体的表面一侧设置有进水口，所述阀体的表面另一侧设置有出水口，所述阀体的内壁顶部设置有固定杆，所述固定杆的外侧设置有阀塞，所述阀塞的表面一侧有*伞齿轮，所述*伞齿轮的一侧设置有第二伞齿轮，所述第二伞齿轮的一侧设置有连接杆。那么怎么才能够削减伞齿轮的磨损，进步使用的寿数，在BA伞齿轮厂家看来，其实有下列几项办法。首要原料选型有必要合理首要一定要在调质处理上过关。依据齿轮传动时两轮滑动系数的改变规则可知，铸钢伞齿轮齿根的滑动系数大于其齿顶的滑动系数，而小齿轮齿根的滑动系数又大于大齿轮齿根的滑动系数，为了使大、小减速齿轮的齿根磨损挨近持平，小齿轮应选用较硬的材料来制作，并在热处理上使其硬度比大齿轮的硬度高数十个HB，小齿轮也可选用高频感应沿齿沟加热和表面淬火，增加其耐磨性。更换新齿轮后的初始工作，一般只留意了解各部位工作及声音是不是正常，如根本正常即投入使用，跑合及空载实验不充分，达不到齿轮跑合的意图。

Z541H伞齿轮闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

本实用新型通过设置*伞齿轮与密封板，通过连接杆以及固定杆可以把*伞齿轮与第二伞齿轮稳定性提高，便于长久使用，之后转动*伞齿轮，可以让阀塞向下运动，并对堵板进行挤压，可以防止运动过度，通过对堵板的向下运动可以让密封板向上运动，从而可以减少对液体对阀塞的冲击，再次将稳定性提高。

Z541H伞齿轮闸阀安装操作步骤：

1、易于操作和维护，可进行现场和远程操作。

2、闸门必须整体安装，禁止将闸门框架和闸板分开安装，以防止闸门变形。

3、门式启闭机操作员必须掌握门式启闭机的结构，性能和操作，并具有特定的机械知识，以确保机器的正常运行。

4、闸门在上下水平框架上装有压板铁，可在安装后将间隙减小2米以上，以便在闸门出厂之前可以更牢固地安装闸门和闸门框架。调节间隙直到第二个注入混凝土硬化为止，然后拆下上下水平框架压板以打开和关闭浇口。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
