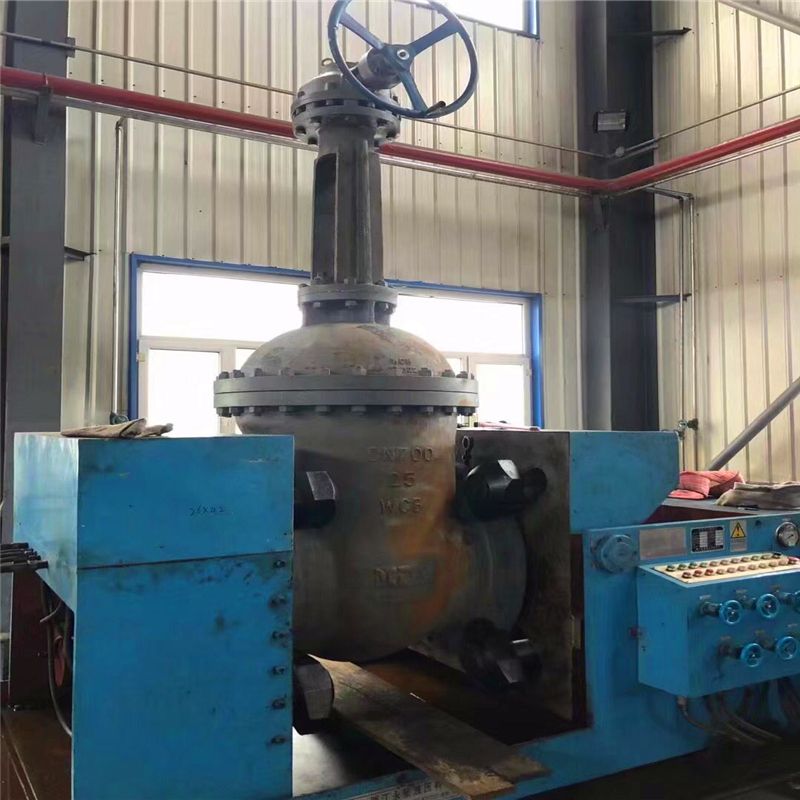

Z545H伞齿轮暗杆闸阀 产品说明

本实用新型公开了一种伞齿轮闸阀，具体涉及阀门领域，包括阀体，所述阀体的表面一侧设置有进水口，所述阀体的表面另一侧设置有出水口，所述阀体的内壁顶部设置有固定杆，所述固定杆的外侧设置有阀塞，所述阀塞的表面一侧有*伞齿轮，所述*伞齿轮的一侧设置有第二伞齿轮，所述第二伞齿轮的一侧设置有连接杆。本实用新型通过设置*伞齿轮与密封板，通过连接杆以及固定杆可以把*伞齿轮与第二伞齿轮稳定性提高，便于长久使用，之后转动*伞齿轮，可以让阀塞向下运动，并对堵板进行挤压，可以防止运动过度，通过对堵板的向下运动可以让密封板向上运动，从而可以减少对液体对阀塞的冲击，再次将稳定性提高。

是*常用的截断阀之一，主要用来接通或截断管路中的介质；具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式或卧式安装，Z545T/W伞齿轮传动暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

伞齿轮暗杆闸阀又叫旋转杆闸阀(亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上，手轮转动带动阀杆转动,而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此λ置是无法监视的。实际使用时，是以阀杆的顶点作为标志，暗杆闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。

Z545H伞齿轮暗杆闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管·上作启闭用。暗杆楔式闸阀价格，暗杆楔式闸阀厂家，暗杆楔式闸阀。

Z545H伞齿轮暗杆闸阀 产品特点：

1.伞齿轮闸阀的流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。水锤现象不易产生。原因是关闭时间长。介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。结构长度(系壳体两连接端面之间的距离)较小。密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。形体简单 , 结构长度短，制造工艺性好，适用范围广。结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活。

2.重量轻，本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管机同的平底设计，不易造成杂物淤积，使流体畅通无阻。整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。水精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

Z545T-10型与Z545W-10型铸铁暗杆闸阀：

Z45T与Z45W两个型号的区别在于，Z45T为阀座密封面堆焊铜合金；Z45W的阀座密封面没有堆焊，直接用阀体材料加工出密封面。在密封性能上，Z45T要比Z45W要耐用。

暗杆闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，暗杆闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , *常用的模式闸板阀的两个密封面形成楔形、楔形角随暗杆闸阀参数而异 , 通常为 5°, 介质温度不高时为 4.25° 。楔式暗杆闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

Z545H伞齿轮暗杆闸阀特点：

1、闸阀是*常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。

2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。

4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。

5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

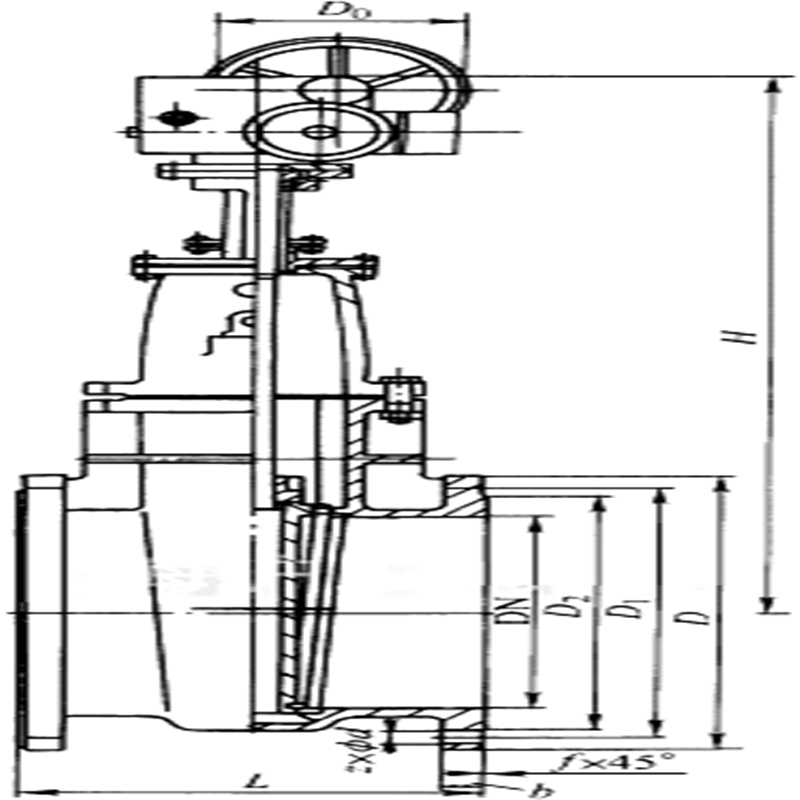

Z545H伞齿轮暗杆闸阀外形尺寸和连接尺寸：

Z545H伞齿轮暗杆闸阀主要技术参数：

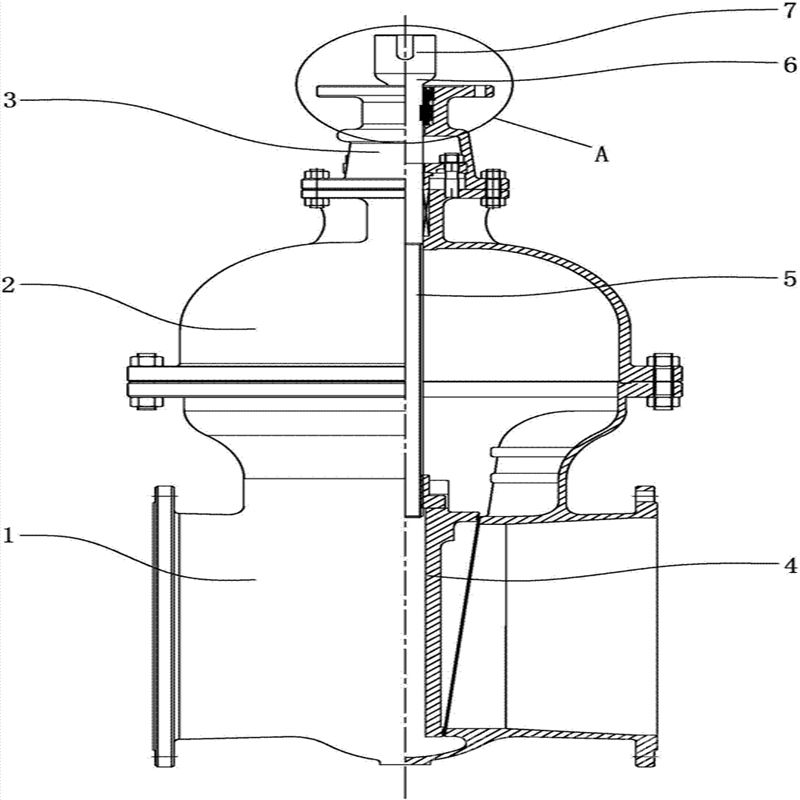

本实用新型公开了一种暗杆闸阀,它包含阀体,阀盖,压盖,防尘罩,阀杆,阀杆螺 母,阀杆垫片和阀板;阀体的顶部安装有阀盖,该阀盖的顶部安装有压盖,该压盖的顶部固定有防尘罩,阀杆设置在阀体内,其上端穿过阀盖,压盖和防尘罩后与方 套相连接,其下端与阀杆螺母螺旋配合后与阀板固定连接,所述的阀杆垫片套在阀杆的凸肩上并在阀盖内开有贴合阀杆垫片的槽.本实用新型结构简单,通过在阀杆 的凸肩上包有一层尼龙材料制成的阀杆垫片,不仅起到了很好的减磨作用,当阀门全开时,阀杆垫片能起到很好的密封作用,且更换起来也非常的方便.

Z545H伞齿轮暗杆闸阀安装要点：
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。带传动机构的闸阀，按产品使用说明书的规定安装。如果阀门经常开关使用 , 每月至少润滑一次。
请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
