Z941W国标法兰式电动闸阀 产品说明

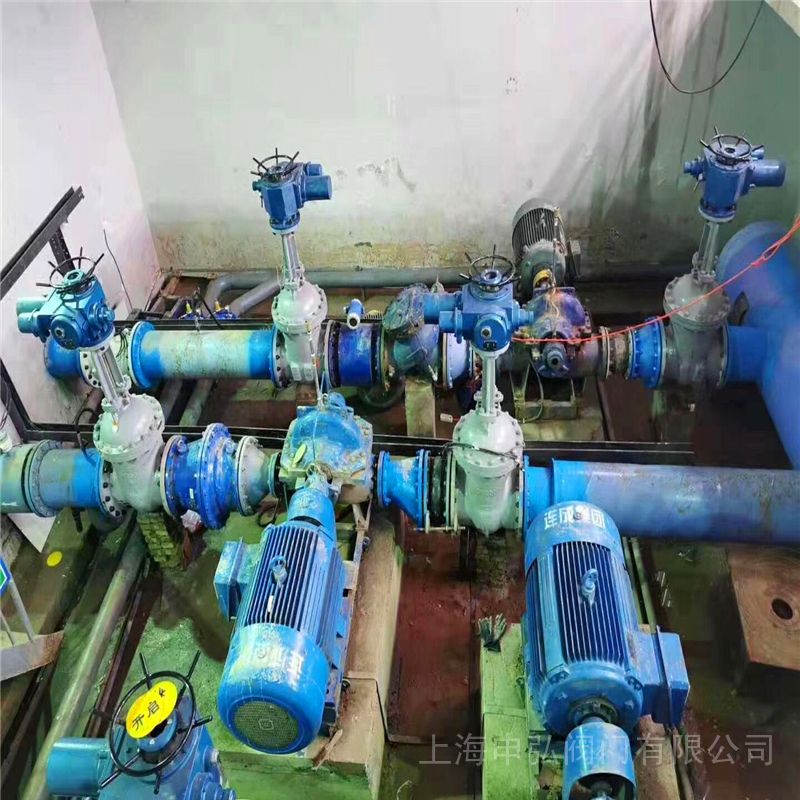

本发明涉及液体管道的流量控制领域，具体地说是一种调节管道装置液体流量的控制阀。电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站等系统的管路上实现远程控制阀位开关，切断或接通管路介质。

背景技术：

目前，在石油、化工、炼油、冶金等行业的管道流体控制领域，普遍使用的闸阀其与管道装置的连接方式是，其缺点是长期使用后不便于拆卸、维修与更换。电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

    ①符合国内外先进标准的要求，密封可靠、性能优良、造型美观；

    ②密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长；

    ③阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性；

    ④采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如；

    ⑤可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

Z941W国标法兰式电动闸阀发明内容

本发明为解决目前的阀门采用焊接连接方式，长期使用后不便于拆卸、维修与更换的问题，发明一种法兰式连接的阀门。本发明的技术方案是，一种法兰闸阀，包括阀体、闸板、法兰、阀盖、阀杆，其特殊之外是，阀体内左右两侧分别装有阀座，阀座内安装有楔式闸板，阀体两端与管道连接口处装配有法兰，阀体与阀盖螺栓连接，阀盖中部装有阀杆，阀杆下端与闸板连接，阀杆上部装有阀杆螺母，阀杆螺母上端与手轮连接；阀体与管道的连接方式为法兰连接。

安装时，通过法兰将阀门连接在管道装置上。控制管道的流量时，转动手轮，手轮通过阀杆带动闸板转动，从而改变管道的流量。维修时，拆卸法兰螺栓，即可将阀门取出。本发明的技术效果是，采用上述的技术方案，可以实现一种法兰式连接的阀门，便于拆卸、维修与更换。

型号表示方法：

　　阀门类型代号：Z表示闸阀；

　　连接方式代号：4表示法兰式；

　　结构形式代号：1表示楔式闸板;

　　密封面材料代号：W表示阀体直接加工、H表示不锈钢;

　　阀体压力代号：16表示压力十六公斤；

　　阀体材质代号：C表示碳钢、P表示304不锈钢。

Z941W国标法兰式电动闸阀主要设计规范：

Z941W国标法兰式电动闸阀主要零件材料：

Z941W国标法兰式电动闸阀产品外形结构图及安装尺寸：

一种法兰闸阀，由阀体、闸板、法兰、阀盖、阀杆构成，其特点是阀体内左右两侧分别装有阀座，阀座内安装有楔式闸板，阀体两端与管道连接口处装配有法兰，利用法兰与管道装置进行连接。它解决了目前社会上设计生产的闸阀，其与管道的连接方式普遍采用焊接连接，长期使用后不便于拆卸、维修与更换的问题，可广泛适用于液体、气体的管道装置流量控制领域。

Z941W国标法兰式电动闸阀调试方法：

　　1、手动将电动装置置于中间位置

　　2、接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

　　3、拔码开关的正作用和反作用不能同时拔为有效

　　4、正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

　　注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

　　5、为了保证电动装置在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取舍，使其不产生振荡为调整值

　　6、输入控制信号丢失后，丢信指示灯亮

　　7、当出现开阀或关阀某一方向锁死后，向另一方向运行3秒即可解锁。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
