Z941Y开关型电动闸阀 产品说明

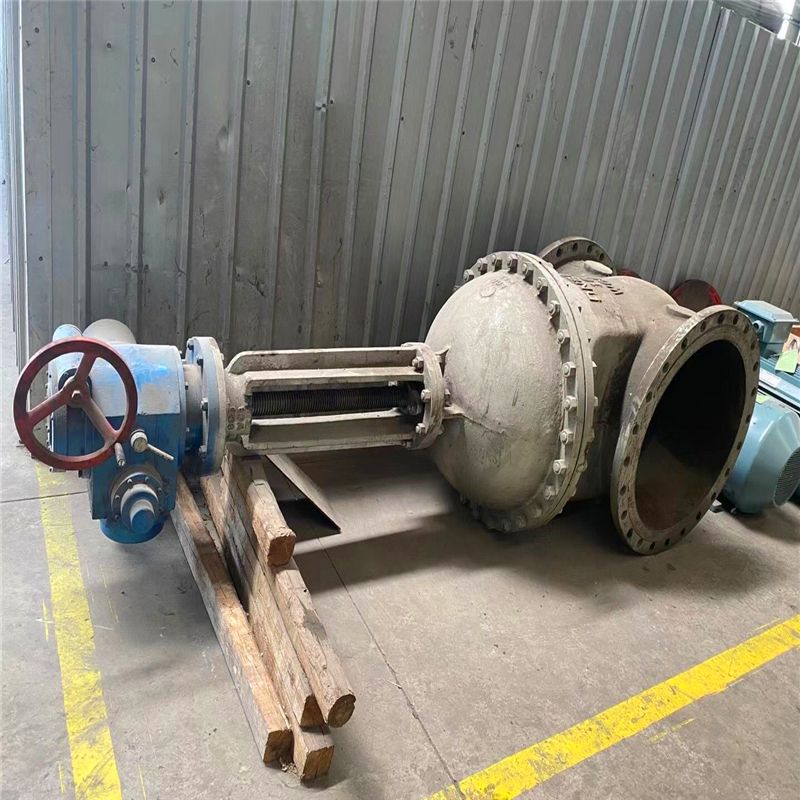

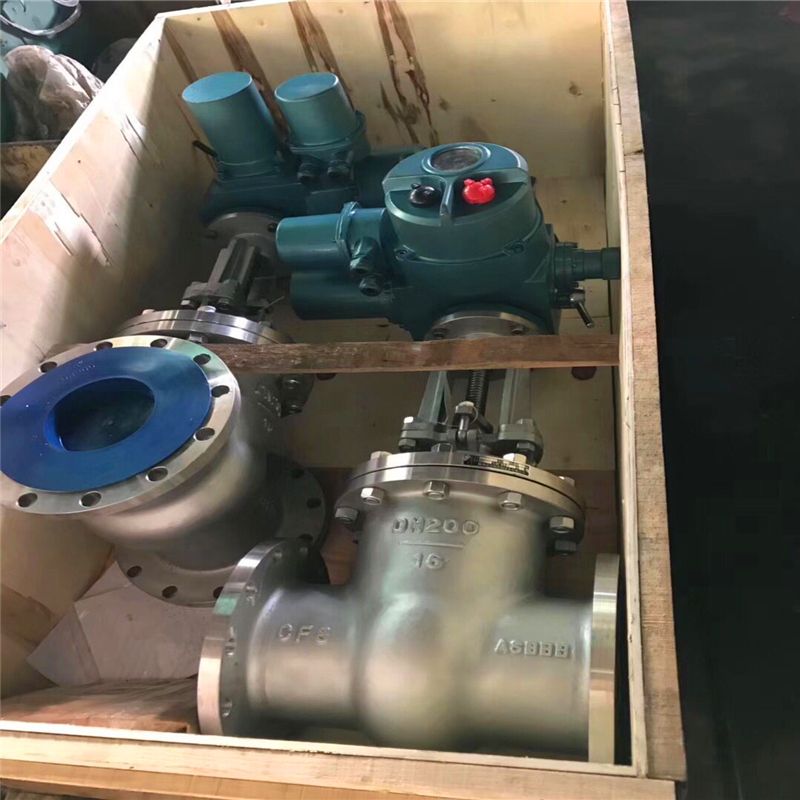

本实用新型涉及机械领域，尤其涉及一种电动闸阀。就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。以电动装置的不同，分为普通开关型，防爆型和整体型，整体型又分为整体调节型，整体防爆型和整体防爆调节型。（如果是防爆型电动闸阀，请告知我们具体防爆等级，及使用工况，以便我公司为你正确选型）。

阀门产品广泛应用于冶金、焦化、电力、石油等各行业，在工业产品中占有相当大的比重。目前，阀门行业竟争激烈，各厂家均在降低成本、提高质量上下功夫，阀门行业内在与电动装置连接的部位均采用传动支座内设置固定环、止推轴承套、阀杆螺母、固定环、推力球轴承的连接方式，其中各零件间大都采用螺纹连接，止推轴承套顶部与电动装置牙嵌套配合，止推轴承套与阀杆螺母螺纹连接，由于螺纹间隙较大，在成品使用时存在松动的可能，造成产品运行时的不可靠，而且由于连接件多，制造累积误差大，另外，阀杆螺母采用全部铜合金制成，因此，其成本高。

本实用新型的目的在于解决上述现有技术存在的缺陷，提供一种不但成本低、且能够降低制造累计误差从而提高产品稳定运行的一种电动闸阀。电动装置是一种利用电能启闭阀门的装置。它是对开环和闭环控制系统中*终控制元件（如阀门）的运行进行控制的一种装置。可分为电动阀门和电动执行机构。电动阀门主要用于阀门的开关（不调节），电动执行机构主要用于阀门的调节（可开关到任意位置）。阀门电动装置适用于对闸阀控制。

电源： 常规，三相380V（50Hz）

          特殊，三相660V、415V（50Hz 、60Hz）；

          单相220V、110V（50Hz 、60Hz）

工作环境：

环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55 （特殊订货IP65、IP67）。

一种电动闸阀，包括传动支座部件，所述传动支座部件包括:传动支座、复合螺母、轴承压盖、推力球轴承、固定环，所述复合螺母设置在传动支座内，轴承压盖、推力球轴承、固定环安装在复合螺母与传动支座之间，固定环安装在推力球轴承的下方，轴承压盖设置在推力球轴承的上方；所述复合螺母为将碳素结构钢与铜合金通过离心铸造的方式紧密结合为一体的复合结构，所述复合螺母设置有梯形内螺纹，所述梯形内螺纹由铜合金材料制成。开关型阀门电动执行器对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65(高为67)。整体开关型DQ-Z设有远程控制模块，远程带点动或联动操作，输出4-20mA电流反馈信号!DQ-Z类不需配套的电控箱/柜集中控制，现场按钮现场控制，远程有DCS或PLC集中控制，同时输出相应的4-20mA反馈信号!

Z941Y开关型电动闸阀产品特点：

　　传动机构的一体型设计，使产品具有体积小和简洁的外观。

　　所有结合部位均有密封措施，防护等级可达IP68(GB4208-93。

　　输出转矩100Nm-80000Nm。

　　容易调整的行程控制机构。

　　安全可靠、无切换手柄的全自动手/电动切换。

　　多种设计满足不同需要：户外型、防爆型、整体型、调节型。

　　连接尺寸、输出性能及电气接线等可根据用户的需要定制。

Z941Y开关型电动闸阀应用规范

Z941Y开关型电动闸阀主要零件材料及主要用途

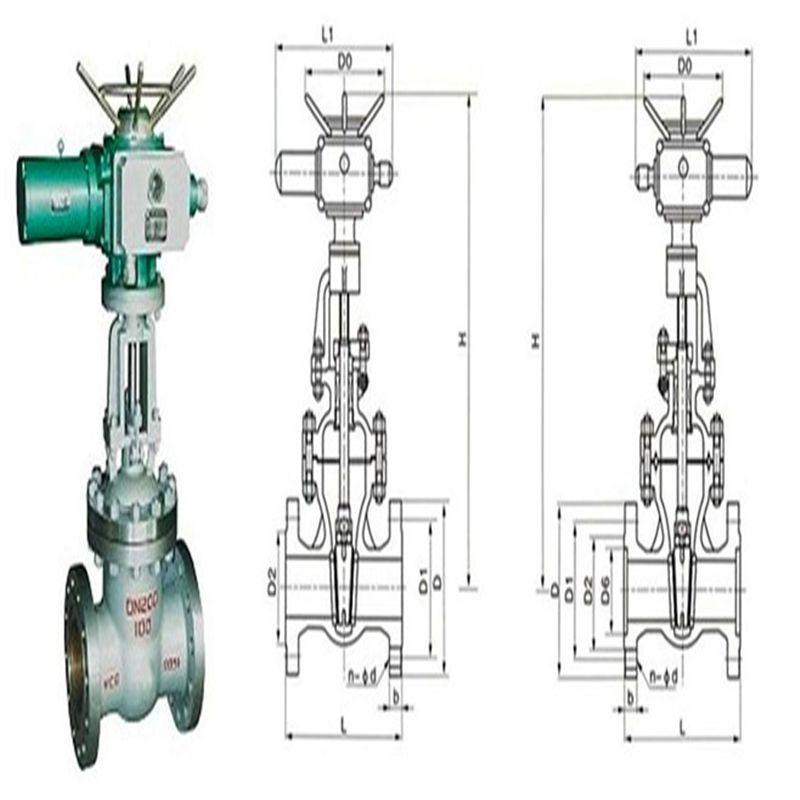

五、Z941Y开关型电动闸阀主要外形尺寸、连接尺寸及质量

本实用新型提供一种电动闸阀，包括传动支座部件、立柱、阀杆、阀盖、阀体、闸板，所述传动支座部件包括：传动支座、复合螺母、轴承压盖、推力球轴承、固定环。所述复合螺母的上端与电动装置的转动轴固定连接，所述复合螺母为将碳素结构钢与铜合金通过离心铸造的方式紧密结合为一种具有复合材料的一体结构。本实用新型提供的电动闸阀，通过将原止推轴承套与阀杆螺母由本申请的复合螺母取代，不但在结构上得到简化，而且降低了生产成本，减小了因为多个零件均采用螺纹连接而造成的累积误差。

Z941Y开关型电动闸阀使用注意事项：

 1、闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2、闸阀是截断阀，密封性能不及截止阀。闸阀主要“职责”是“断流”，以及以Z小的阻力：“续流”。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
3、对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4、闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
5、闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显

Z941Y开关型电动闸阀安装维护

1、阀门采用压力自紧密封或阀体和阀盖垫片密封结构，值得信赖！使用安全可靠。

　　2、开关型电动闸阀阀瓣采用双闸板，中间具有通用的顶部结构，可以自动调节阀瓣与阀座密封面之间的配合，以确保阀的密封性。同时，这种结构便于维护，节省成本并且具有更好的阀盘互换性。

　　3、钴铬钨硬质合金用于等离子喷涂焊接的阀盘和阀座的密封表面。密封表面具有高硬度，耐磨性，耐刮擦性和较长的使用寿命。

　　4、阀杆由氮化钢制成，经过表面氮化处理，硬度高，耐刮擦，耐腐蚀且使用寿命长。

　　5、电气设备具备转矩控制机构，现场操作机构，手动和电气开关机构。除本地操作外，还可以进行远程操作，PLC控制，4-20mA电流输入和输出智能控制等。

　　6、手动阀或手轮在撞击时打开手动阀，降低阀门操作力。

　　7、阀门可以安装在管道的任何位置，可以根据介质和介质温度选择碳钢或合金钢阀门。

　　8、安装和调试开关型电动闸阀时，必须手动将其打开到大约一半的位置，以免由于反向电机相序而损坏阀门或电气设备。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
